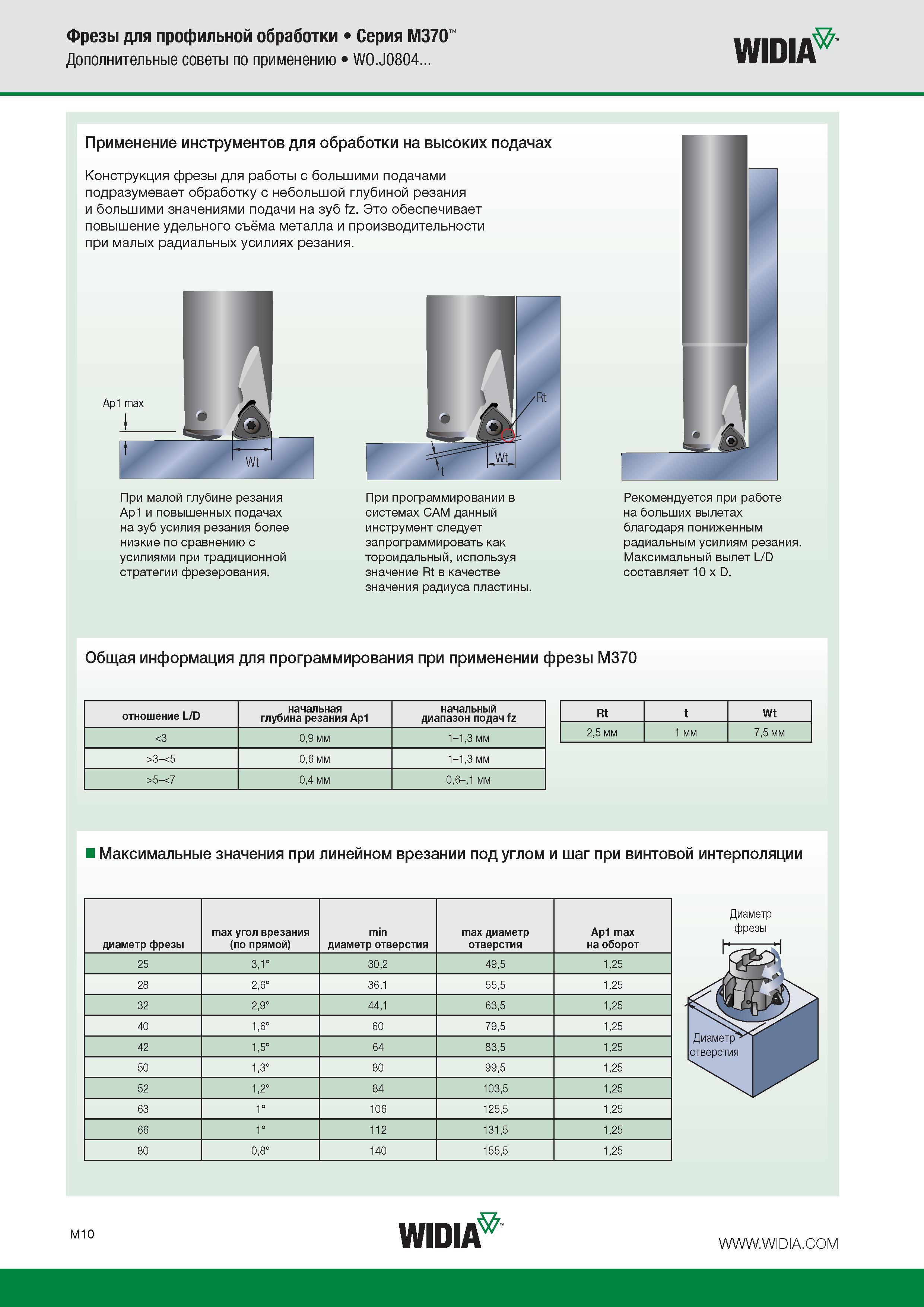

Фрезы для профильной обработки Серия M370 Дополнительные советы по применению WO.J0804... Widia Применение инструментов для обработки на высоких подачах Конструкция фрезы для работы с большими подачами подразумевает обработку с небольшой глубиной резания и большими значениями подачи на зуб fz. Это обеспечивает повышение удельного съёма металла и производительности при малых радиальных усилиях резания. Ap1 max I 1 L_ При малой глубине резания Ap1 и повышенных подачах на зуб усилия резания более низкие по сравнению с усилиями при традиционной стратегии фрезерования. При программировании в системах CAM данный инструмент следует запрограммировать как тороидальный, используя значение Rt в качестве значения радиуса пластины. й LМ Рекомендуется при работе на больших вылетах благодаря пониженным радиальным усилиям резания. Максимальный вылет L/D составляет 10 x D. Общая информация для программирования при применении фрезы M370 отношение L/D начальная глубина резания Ap1 начальный диапазон подач fz <3 0,9 мм 1-1,3 мм >3-<5 0,6 мм 1-1,3 мм >5-<7 0,4 мм 0,6-,1 мм Rt t Wt 2,5 мм 1 мм 7,5 мм Максимальные значения при линейном врезании под углом и шаг при винтовой интерполяции диаметр фрезы max угол врезания (по прямой) min диаметр отверстия max диаметр отверстия Ap1 max на оборот 25 3,1° 30,2 49,5 1,25 28 2,6° 36,1 55,5 1,25 32 2,9° 44,1 63,5 1,25 40 1,6° 60 79,5 1,25 42 1,5° 64 83,5 1,25 50 1,3° 80 99,5 1,25 52 1,2° 84 103,5 1,25 63 1° 106 125,5 1,25 66 1° 112 131,5 1,25 80 0,8° 140 155,5 1,25
