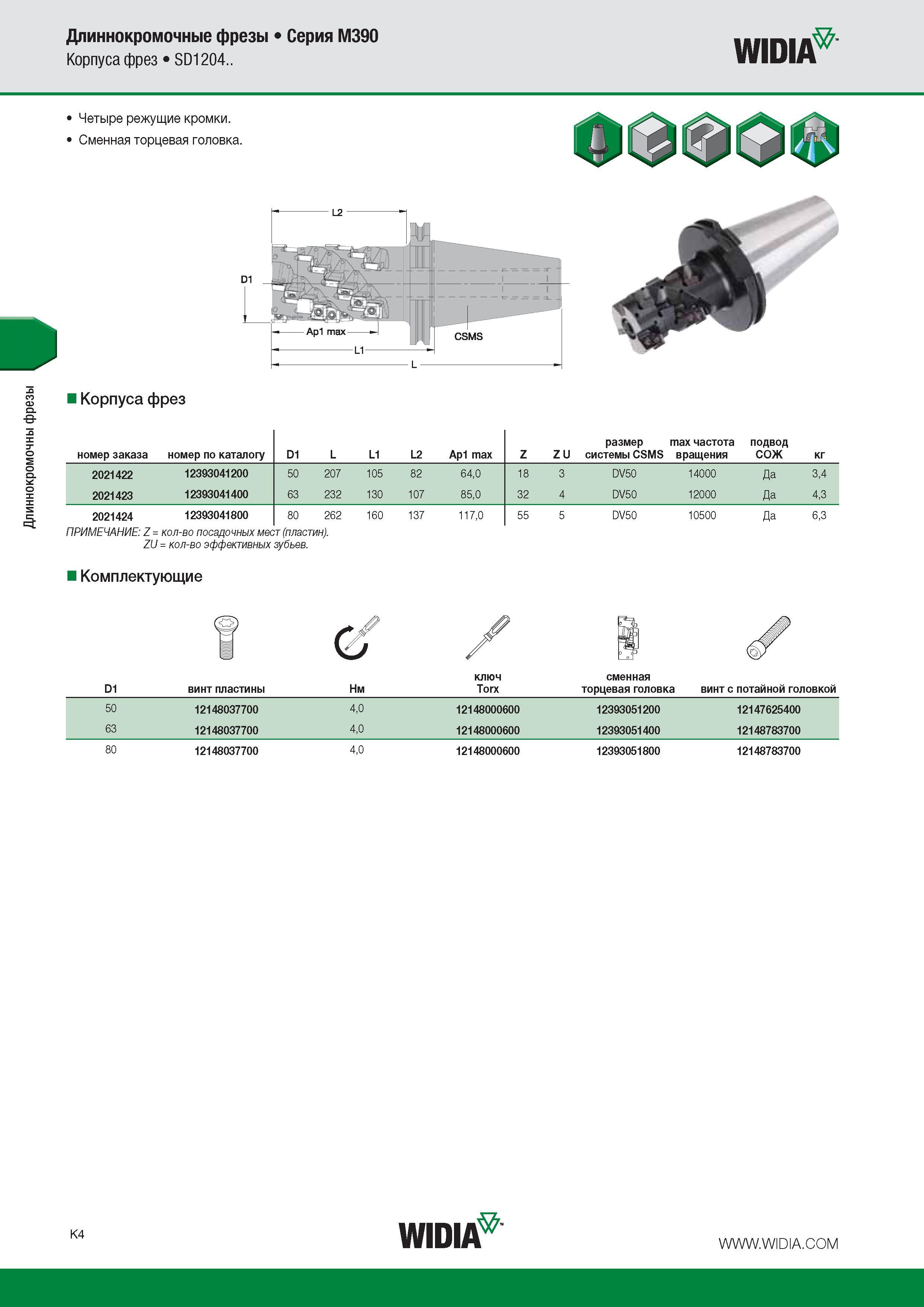

166 Каталог WIDIA 2016 Инструмент фрезерный Фрезы со сменными режущими пластинами Стр.K4
Каталог Widia 2016 Инструмент Фрезы с СРП Стр. K4 0166 Lab2u Длиннокромочны фрезы Длиннокромочные фрезы Серия M390 Корпуса фрез SD1204.. Widia Четыре режущие кромки. Сменная торцевая головка. Корпуса фрез номер заказа номер по каталогу D1 L L1 L2 Ap1 max Z Z U размер системы CSMS max частота вращения подвод СОЖ кг 2021422 12393041200 50 207 105 82 64,0 18 3 DV50 14000 Да 3,4 2021423 12393041400 63 232 130 107 85,0 32 4 DV50 12000 Да 4,3 2021424 12393041800 80 262 160 137 117,0 55 5 DV50 10500 Да 6,3 Примечание: Z = количество посадочных мест (пластин). ZU = количество эффективных зубьев. Комплектующие С D1 винт пластины Нм ключ Torx сменная торцевая головка винт с потайной головкой 50 12148037700 4,0 12148000600 12393051200 12147625400 63 12148037700 4,0 12148000600 12393051400 12148783700 80 12148037700 4,0 12148000600 12393051800 12148783700
