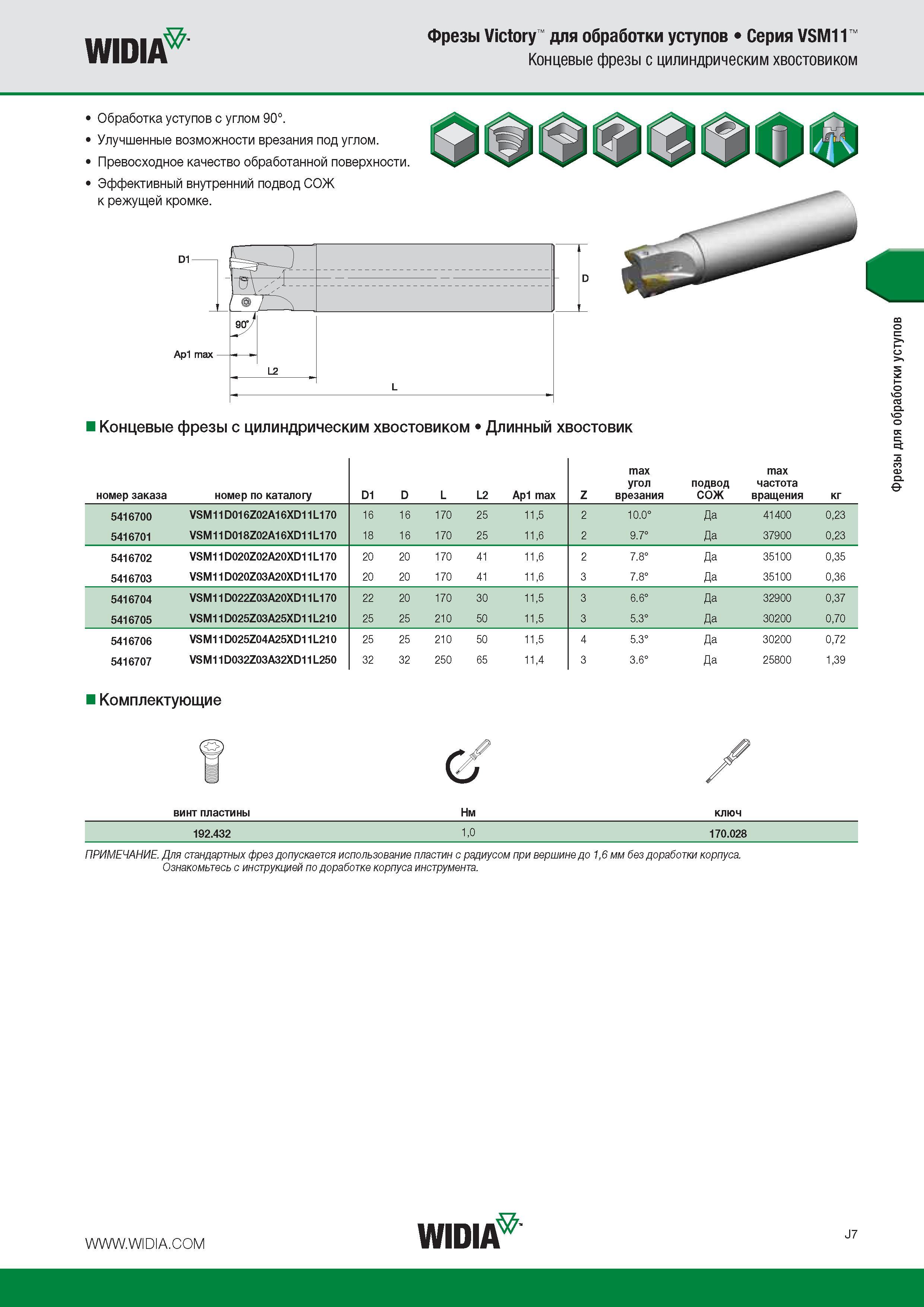

WIDIA Фрезы Victory для обработки уступов Серия VSM11 Концевые фрезы с цилиндрическим хвостовиком Обработка уступов с углом 90°. Улучшенные возможности врезания под углом. Превосходное качество обработанной поверхности. Эффективный внутренний подвод СОЖ к режущей кромке. Концевые фрезы с цилиндрическим хвостовиком Длинный хвостовик номер заказа номер по каталогу D1 D L L2 Ap1 max Z max угол врезания подвод СОЖ max частота вращения кг 5416700 VSM11D016Z02A16XD11L170 16 16 170 25 11,5 2 10.0° Да 41400 0,23 5416701 VSM11D018Z02A16XD11L170 18 16 170 25 11,6 2 9.7° Да 37900 0,23 5416702 VSM11D020Z02A20XD11L170 20 20 170 41 11,6 2 7.8° Да 35100 0,35 5416703 VSM11D020Z03A20XD11L170 20 20 170 41 11,6 3 7.8° Да 35100 0,36 5416704 VSM11D022Z03A20XD11L170 22 20 170 30 11,5 3 6.6° Да 32900 0,37 5416705 VSM11D025Z03A25XD11L210 25 25 210 50 11,5 3 5.3° Да 30200 0,70 5416706 VSM11D025Z04A25XD11L210 25 25 210 50 11,5 4 5.3° Да 30200 0,72 5416707 VSM11D032Z03A32XD11L250 32 32 250 65 11,4 3 3.6° Да 25800 1,39 Комплектующие О винт пластины Нм 192.432 1,0 170.028 ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом при вершине до 1,6 мм без доработки корпуса. Ознакомьтесь с инструкцией по доработке корпуса инструмента. Widia J7 ключ Фрезы для обработки уступов
