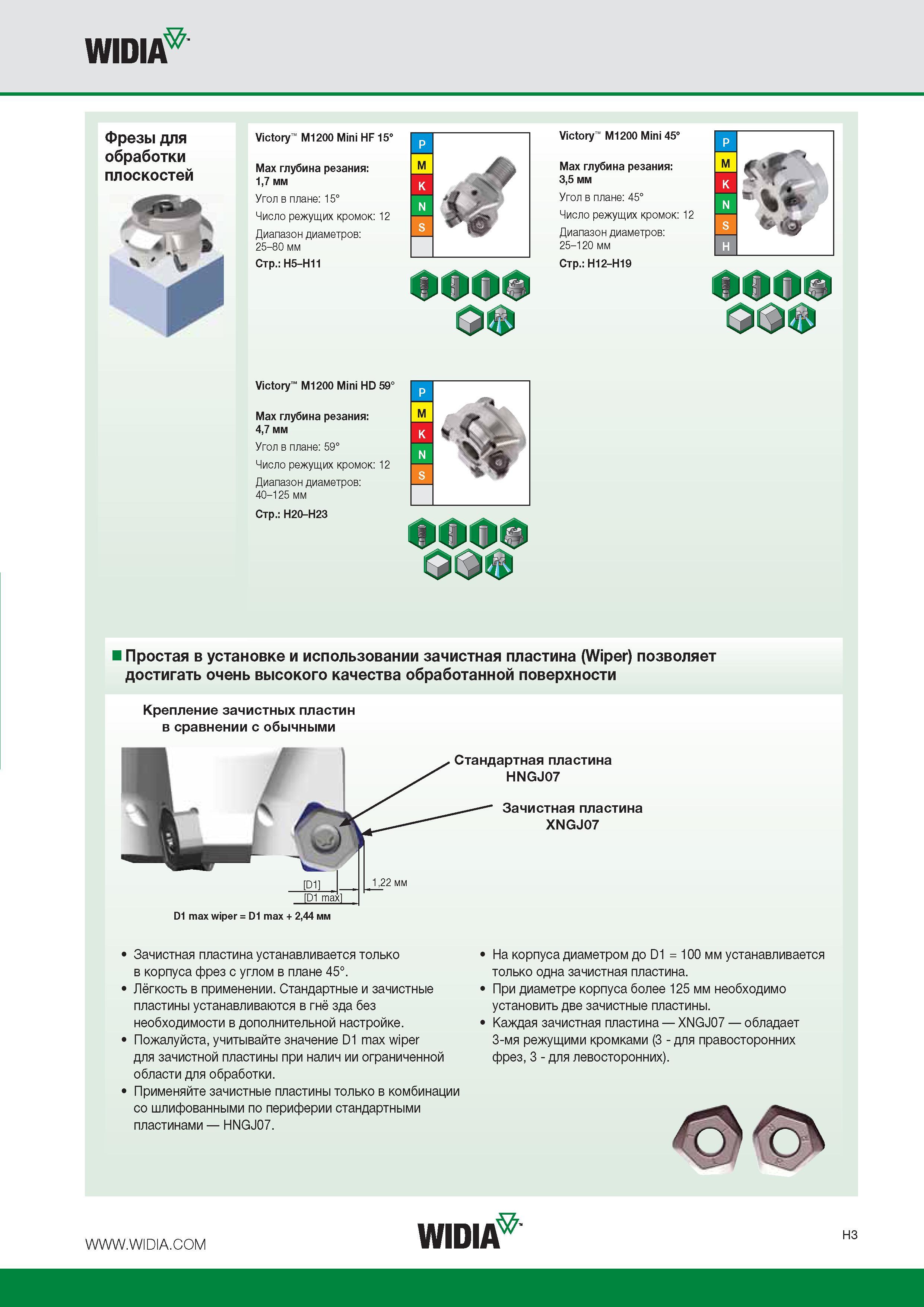

25 Каталог WIDIA 2016 Инструмент фрезерный Фрезы со сменными режущими пластинами Стр.H3

Каталог Widia 2016 Инструмент Фрезы с СРП Стр. H3 0025 Lab2u

WIDIA Фрезы для обработки плоскостей Victory M1200 Mini HF 15° Мах глубина резания: 1,7 мм Угол в плане: 15° Число режущих кромок: 12 Диапазон диаметров: 25-80 мм Стр.: H5-H11 Victory M1200 Mini 45° Мах глубина резания: 3,5 мм Угол в плане: 45° Число режущих кромок: 12 Диапазон диаметров: 25-120 мм Стр.: H12-H19 Ml оо Victory M1200 Mini HD 59° Мах глубина резания: 4,7 мм Угол в плане: 59° Число режущих кромок: 12 Диапазон диаметров: 40-125 мм Стр.: H20-H23 00 Простая в установке и использовании зачистная пластина (Wiper) позволяет достигать очень высокого качества обработанной поверхности Крепление зачистных пластин в сравнении с обычными Стандартная пластина HNGJ07 Зачистная пластина XNGJ07 D1 max wiper = D1 max + 2,44 мм Зачистная пластина устанавливается только в корпуса фрез с углом в плане 45°. Лёгкость в применении. Стандартные и зачистные пластины устанавливаются в гнё зда без необходимости в дополнительной настройке. Пожалуйста, учитывайте значение D1 max wiper для зачистной пластины при налич ии ограниченной области для обработки. Применяйте зачистные пластины только в комбинации со шлифованными по периферии стандартными пластинами HNGJ07. На корпуса диаметром до D1 = 100 мм устанавливается только одна зачистная пластина. При диаметре корпуса более 125 мм необходимо установить две зачистные пластины. Каждая зачистная пластина XNGJ07 обладает 3-мя режущими кромками (3 - для правосторонних фрез, 3 - для левосторонних). Widia H3
