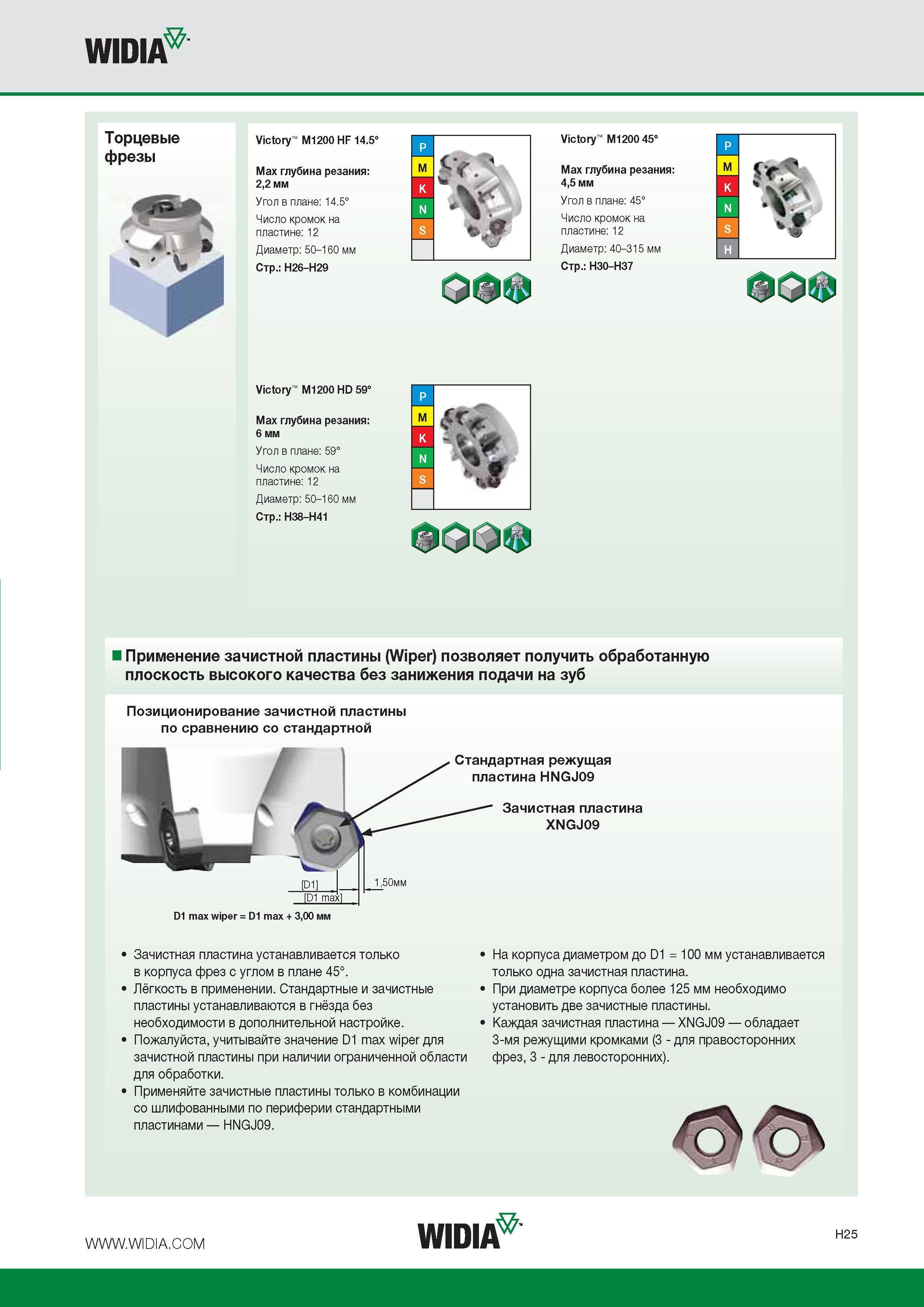

WIDIA Торцевые фрезы Victory M1200 HF 14.5° Мах глубина резания: 2,2 мм Угол в плане: 14.5° Число кромок на пластине: 12 Диаметр: 50-160 мм Стр.: H26-H29 -V % Victory M1200 45° Мах глубина резания: 4,5 мм Угол в плане: 45° Число кромок на пластине: 12 Диаметр: 40-315 мм Стр.: H30-H37 Victory M1200 HD 59° Мах глубина резания: 6 мм Угол в плане: 59° Число кромок на пластине: 12 Диаметр: 50-160 мм Стр.: H38-H41 Применение зачистной пластины (Wiper) позволяет получить обработанную плоскость высокого качества без занижения подачи на зуб Позиционирование зачистной пластины по сравнению со стандартной Стандартная режущая пластина HNGJ09 Зачистная пластина XNGJ09 D1 max wiper = D1 max + 3,00 мм Зачистная пластина устанавливается только в корпуса фрез с углом в плане 45°. Лёгкость в применении. Стандартные и зачистные пластины устанавливаются в гнёзда без необходимости в дополнительной настройке. Пожалуйста, учитывайте значение D1 max wiper для зачистной пластины при наличии ограниченной области для обработки. Применяйте зачистные пластины только в комбинации со шлифованными по периферии стандартными пластинами HNGJ09. На корпуса диаметром до D1 = 100 мм устанавливается только одна зачистная пластина. При диаметре корпуса более 125 мм необходимо установить две зачистные пластины. Каждая зачистная пластина XNGJ09 обладает 3-мя режущими кромками (3 - для правосторонних фрез, 3 - для левосторонних). Widia H25 M M
