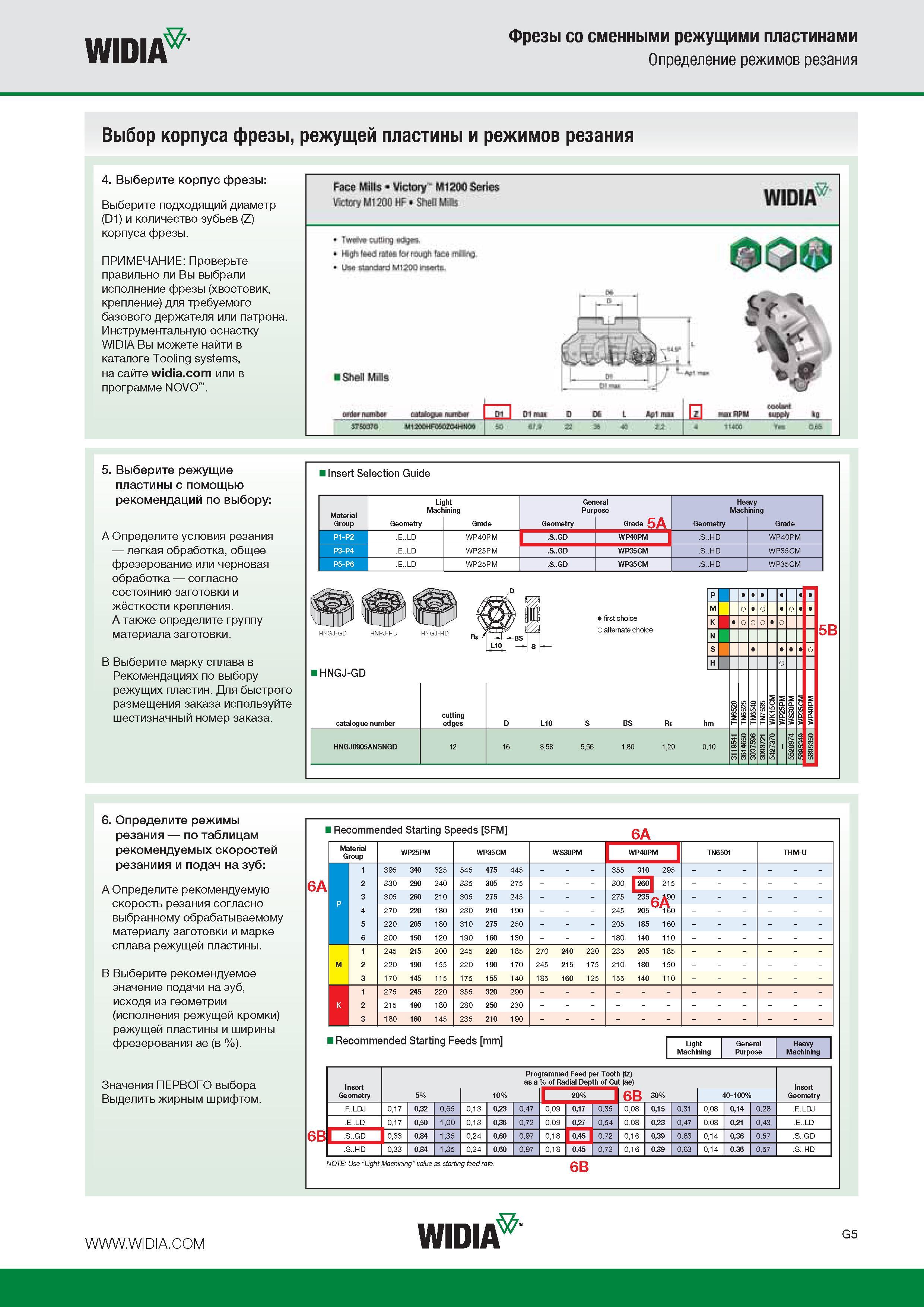

WIDIA Фрезы со сменными режущими пластинами Определение режимов резания Выбор корпуса фрезы, режущей пластины и режимов резания 4. Выберите корпус фрезы: Выберите подходящий диаметр (D1) и количество зубьев (Z) корпуса фрезы. Примечание: Проверьте правильно ли Вы выбрали исполнение фрезы (хвостовик, крепление) для требуемого базового держателя или патрона. Инструментальную оснастку Widia Вы можете найти в каталоге Tooling systems, на сайте или в программе NOVO . 5. Выберите режущие пластины с помощью рекомендаций по выбору: A Определите условия резания легкая обработка, общее фрезерование или черновая обработка согласно состоянию заготовки и жёсткости крепления. А также определите группу материала заготовки. B Выберите марку сплава в Рекомендациях по выбору режущих пластин. Для быстрого размещения заказа используйте шестизначный номер заказа. 6. Определите режимы резания по таблицам рекомендуемых скоростей резаниия и подач на зуб: A Определите рекомендуемую скорость резания согласно выбранному обрабатываемому материалу заготовки и марке сплава режущей пластины. B Выберите рекомендуемое значение подачи на зуб, исходя из геометрии (исполнения режущей кромки) режущей пластины и ширины фрезерования ae (в %). Значения ПЕРВОГО выбора Выделить жирным шрифтом. 6A Recommended Starting Speeds SFM 6A Material Group 395 330 305 270 220 200 340 325 290 240 260 210 220 180 205 180 150 120 WP35CM WP40PM 545 475 445 335 305 275 305 275 245 230 210 190 31 0 275 2 50 190 1 60 1 30 355 310 295 300 260 215 275 2356 245 205 205 185 160 180 140 110 5 6A0 5 160 245 220 170 215 190 145 245 220 220 190 175 155 185 170 140 270 245 185 240 215 160 220 175 125 235 205 210 180 155 140 185 150 110 275 245 215 190 180 160 355 280 235 320 290 250 230 210 190 Recommended Starting Feeds mm Light General Heavy Machining Purpose Machining Insert Geometry Programmed Feed per Tooth (fz) as a % of Radial Depth of Cut (ae) Insert Geometry 5% 10% 20% 6B 30% 40-100% .F..LDJ 0,17 0,32 0,65 0,13 0,23 0,47 0,09 0,17 0,35 0,08 0,15 0,31 0,08 0,14 0,28 .F.LDJ .E..LD 0,17 0,50 1,00 0,13 0,36 0,72 0,09 0,27 0,54 0,08 0,23 0,47 0,08 0,21 0,43 .E..LD .S..GD 0,33 0,84 1,35 0,24 0,60 0,97 0,18 0,45 0,72 0,16 0,39 0,63 0,14 0,36 0,57 .S..GD .S..HD 0,33 0,84 1,35 0,24 0,60 0,97 0,18 0,45 0,72 0,16 0,39 0,63 0,14 0,36 0,57 .S..HD 6BI NOTE: Use “Light Machining" value as starting feed rate. 6B WP25PM WS30PM TN6501 M K Insert Selection Guide Light General Heavy Material Machining Purpose Machining Group Geometry Grade Geometry Grade 5A Geometry Grade P1-P2 .E..LD WP40PM .S..GD WP40PM .S..HD WP40PM P3-P4 .E..LD WP25PM .S..GD WP35CM .S..HD WP35CM P5-P6 .E..LD WP25PM .S..GD WP35CM .S..HD WP35CM
