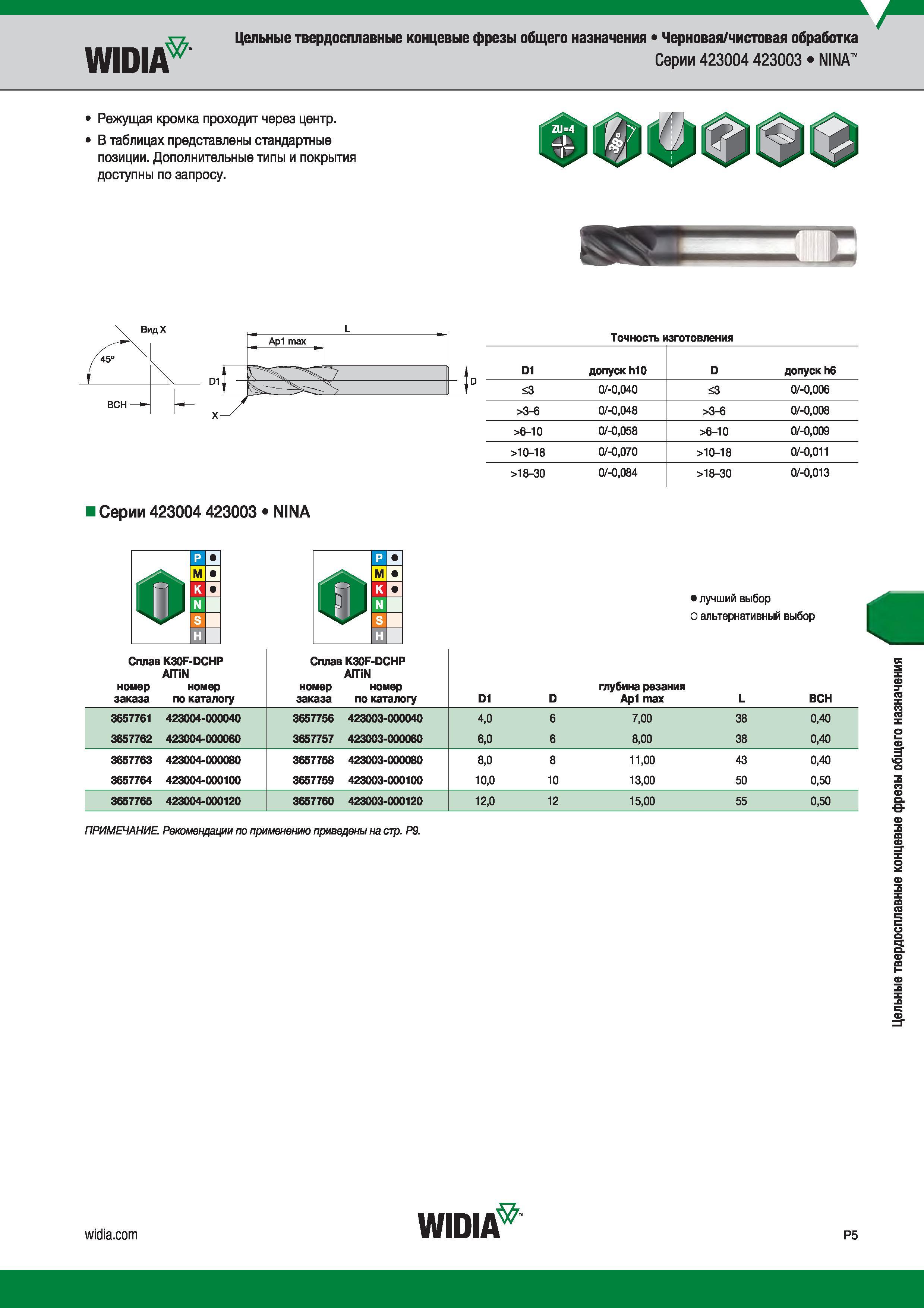

249 Каталог WIDIA 2017 Инструмент фрезерный монолитный Концевые фрезы и бор-фрезы Стр.P5

Каталог WIDIA 2017 Инструмент фрезерный цельный Стр. P5 0249 Lab2u

j- Цельные твердосплавные концевые фрезы общего назначения Черновая/чистовая обработка WIDIA серии 423004 423003 NINA Режущая кромка проходит через центр. В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Ар1 max ‘ I серии 423004 423003 NINA Точность изготовления D1 допуск hlO D допуск h6 <3 0/-0.040 <3 0/-0.006 >3-6 0/-0.048 >3-6 0/-0.008 >6-10 0/-0.058 >6-10 0/-0.009 >10-18 0/-0.070 >10-18 0/-0.011 >18-30 07-0,084 >18-30 07-0,013 Лучший и альтернативный выбор инструмента Сплав K30F-DCHP AITiN номер заказа по каталогу Сплав K30F-DCHP AITiN номер заказа по каталогу D1 D глубина резания Apl max L вен 3657761 423004-000040 3657756 423003-000040 423003-000060 4,0 6 7,00 38 0,40 3657762 423004-000060 3657757 6,0 6 8,00 38 0,40 3657763 423004-000080 3657758 423003-000080 423003-000100 8,0 8 11,00 43 0,40 3657764 423004-000100 3657759 10,0 10 13,00 50 0,50 3657765 423004-000120 3657760 423003-000120 12,0 12 15,00 55 0,50 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. Р9. Цельные твердосплавные концевые фрезы общего назначения
