Прецизионный пресс для угловой гибки Простой в эксплуатации, мощный гибочный пресс для точной гибки круглых, плоских профилей, профилей с

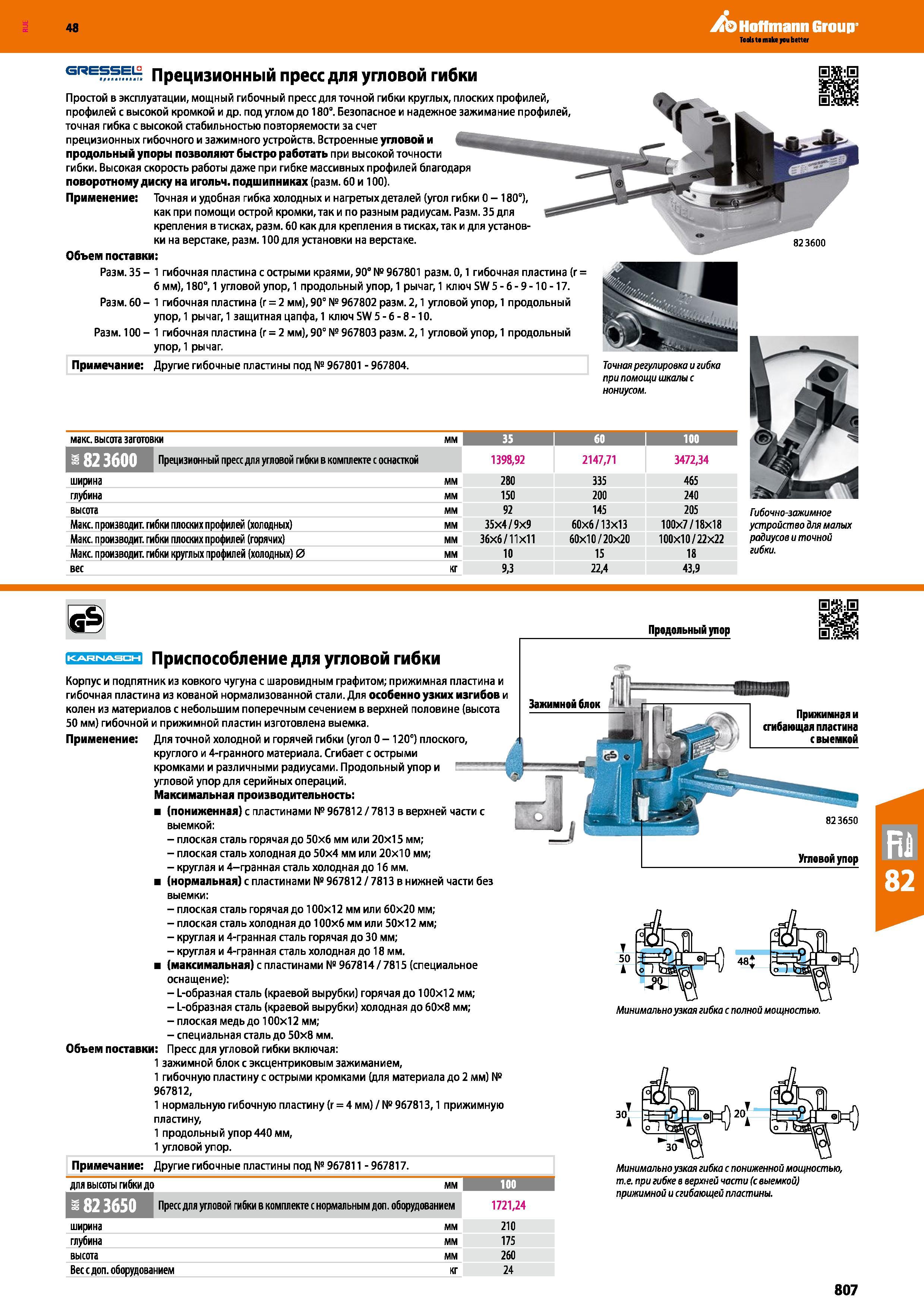

Прецизионный пресс для угловой гибки Простой в эксплуатации, мощный гибочный пресс для точной гибки круглых, плоских профилей, профилей с высокой кромкой и др. под углом до 180°. Безопасное и надежное зажимание профилей точная гибка с высокой стабильностью повторяемости за счет прецизионных гибочного и зажимного устройств. Встроенные угловой и продольный упоры позволяют быстро работать при высокой точности гибки. Высокая скорость работы даже при гибке массивных профилей благодаря поворотному диску на игольч. подшипниках (разм. 60 и 100). Применение: Точная и удобная гибка холодных и нагретых деталей (угол гибки 0 -180°), как при помощи острой кромки, так и по разным радиусам. Разм. 35 для крепления в тисках, разм. 60 как для крепления в тисках, так и для установки на верстаке, разм. 100 для установки на верстаке. Объем поставки: Разм. 35 - 1 гибочная пластина с острыми краями, 90° № 967801 разм. 0,1 гибочная пластина (г = 6мм),180°,1 угловой упор, 1 продольный упор, 1 рычаг,1 ключ SW 5 - 6 - 9 -10 -17. Разм. 60 - 1 гибочная пластина (г = 2 мм), 90° № 967802 разм. 2,1 угловой упор, 1 продольный упор,1 рычаг, 1 защитная цапфа,1 ключ SW 5 - 6 - 8 -10. Разм. 100 - 1 гибочная пластина (г = 2 мм), 90° № 967803 разм. 2,1 угловой упор, 1 продольный упор, 1 рычаг. Примечание: Другие гибочные пластины под № 967801 - 967804. 823600 Точная регулировка и гибка при помощи шкалы с нониусом. макс. высота заготовки мм 35 60 юо I Прецизионный пресс для угловой гибки в комплекте с оснасткой 1398,92 2147,71 3472,34 ширина мм 280 335 465 глубина мм 150 200 240 высота мм 92 145 205 Макс. производит, гибки плоских профилей (холодных) мм 35x4/9x9 60x6/13x13 100x7/18x18 Макс. производит, гибки плоских профилей (горячих) мм 36x6/11x11 60x10/20x20 100x10/22x22 Макс. производит, гибки круглых профилей (холодных) 0 мм 10 15 18 вес кг 9,3 22,4 43,9 Гибочно-зажимное устройство для малых радиусов и точной гибки. Продольный упор ;л5г1зм= 1 Приспособление для угловой гибки Корпус и подпятник из ковкого чугуна с шаровидным графитом; прижимная пластина и гибочная пластина из кованой нормализованной стали. Для особенноузких изгибов и колен из материалов с небольшим поперечным сечением в верхней половине (высота 50 мм) гибочной и прижимной пластин изготовлена выемка. Применение: Для точной холодной и горячей гибки (угол 0 - 120°) плоского, круглого и 4-гранного материала. Сгибает с острыми кромками и различными радиусами. Продольный упор и угловой упор для серийных операций. Максимальная производительность: (пониженная) с пластинами № 967812 / 7813 в верхней части с выемкой: - плоская сталь горячая до 50x6 мм или 20x15 мм; - плоская сталь холодная до 50x4 мм или 20x10 мм; - круглая и 4-гранная сталь холодная до 16 мм. (нормальная) с пластинами № 967812 / 7813 в нижней части без выемки: - плоская сталь горячая до 100x12 мм или 60x20 мм; - плоская сталь холодная до 100x6 мм или 50x12 мм; - круглая и 4-гранная сталь горячая до 30 мм; - круглая и 4-гранная сталь холодная до 18 мм. (максимальная) с пластинами № 967814/7815 (специальное оснащение): - L-образная сталь (краевой вырубки) горячая до 100x12 мм; - L-образная сталь (краевой вырубки) холодная до 60x8 мм; - плоская медь до 100x12 мм; - специальная сталь до 50x8 мм. Пресс для угловой гибки включая: 1 зажимной блок с эксцентриковым зажиманием, 1 гибочную пластину с острыми кромками (для материала до 2 мм) № 967812, 1 нормальную гибочную пластину (г = 4 мм) / № 967813,1 прижимную пластину, 1 продольный упор 440 мм, 1 угловой упор. Примечание: Другие гибочные пластины под № 967811 - 967817. Прижимная и сгибающая пластина с выемкой Минимально узкая гибка с полной мощностью. Объем поставки: для высоты гибки до мм 100 1 Пресс для угловой гибки в комплекте с нормальным дог. оборудованием 1721,24 ширина мм 210 глубина мм 175 высота мм 260 Вес с доп.оборудованием кг 24 Минимально узкая гибка с пониженной мощностью, т.е. при гибке в верхней части (с выемкой) прижимной и сгибающей пластины. 807
