155 Каталог WIDIA 2014 Новый режущий инструмент и инструментальная оснастка Стр.A135

Каталог WIDIA 2014 Новый инструмент Достижения Стр. A135 0155 Lab2u

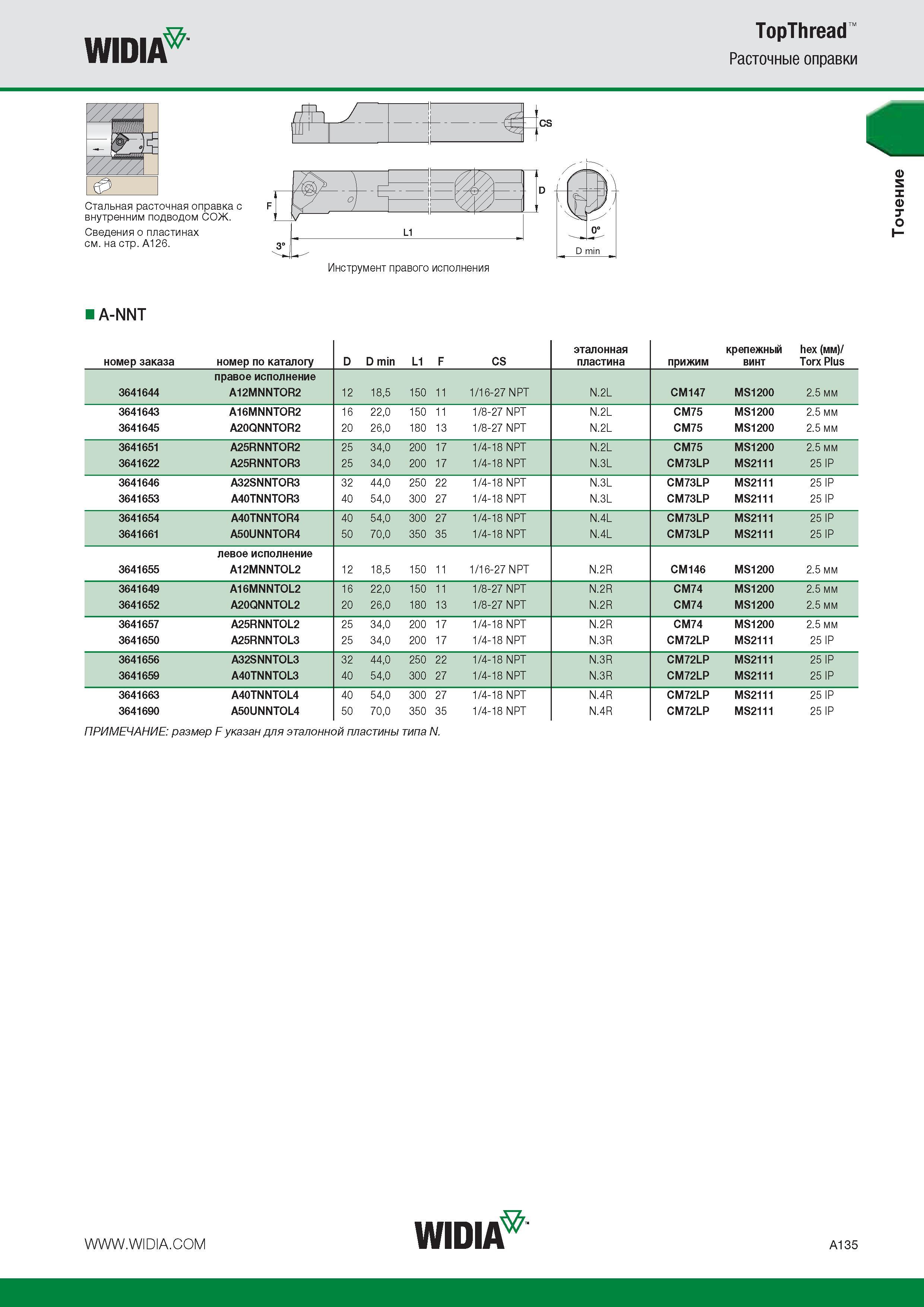

WIDIA TopThread Расточные оправки A-NNT номер заказа номер по каталогу D D min L1 F CS эталонная пластина прижим крепежный винт hex (мм) Torx Plus правое исполнение 3641644 A12MNNTOR2 12 185 150 11 1 16-27 NPT N.2L CM147 MS1200 2.5 мм 3641643 A16MNNTOR2 16 220 150 11 1 8-27 NPT N.2L CM75 MS1200 2.5 мм 3641645 A20QNNTOR2 20 260 180 13 1 8-27 NPT N.2L CM75 MS1200 2.5 мм 3641651 A25RNNTOR2 25 340 200 17 1 4-18 NPT N.2L CM75 MS1200 2.5 мм 3641622 A25RNNTOR3 25 340 200 17 1 4-18 NPT N.3L CM73LP MS2111 25 IP 3641646 A32SNNTOR3 32 440 250 22 1 4-18 NPT N.3L CM73LP MS2111 25 IP 3641653 A40TNNTOR3 40 540 300 27 1 4-18 NPT N.3L CM73LP MS2111 25 IP 3641654 A40TNNTOR4 40 540 300 27 1 4-18 NPT N.4L CM73LP MS2111 25 IP 3641661 A50UNNTOR4 50 700 350 35 1 4-18 NPT N.4L CM73LP MS2111 25 IP левое исполнение 3641655 A12MNNTOL2 12 185 150 11 1 16-27 NPT N.2R CM146 MS1200 2.5 мм 3641649 A16MNNTOL2 16 220 150 11 1 8-27 NPT N.2R CM74 MS1200 2.5 мм 3641652 A20QNNTOL2 20 260 180 13 1 8-27 NPT N.2R CM74 MS1200 2.5 мм 3641657 A25RNNTOL2 25 340 200 17 1 4-18 NPT N.2R CM74 MS1200 2.5 мм 3641650 A25RNNTOL3 25 340 200 17 1 4-18 NPT N.3R CM72LP MS2111 25 IP 3641656 A32SNNTOL3 32 440 250 22 1 4-18 NPT N.3R CM72LP MS2111 25 IP 3641659 A40TNNTOL3 40 540 300 27 1 4-18 NPT N.3R CM72LP MS2111 25 IP 3641663 A40TNNTOL4 40 540 300 27 1 4-18 NPT N.4R CM72LP MS2111 25 IP 3641690 A50UNNTOL4 50 700 350 35 1 4-18 NPT N.4R CM72LP MS2111 25 IP ПРИМЕЧАНИЕ размер F указан для эталонной пластины типа N. Точение
