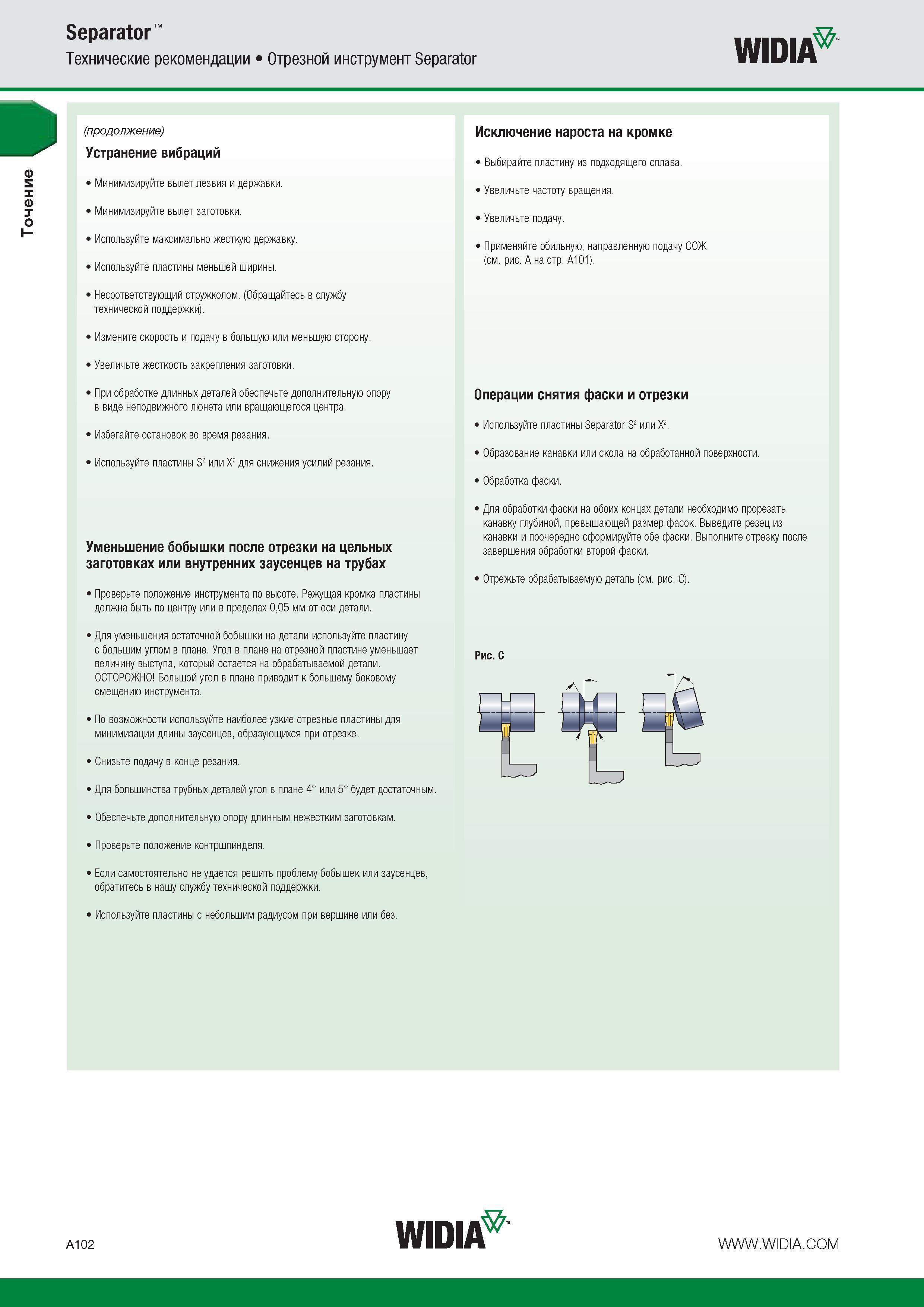

Точение Separator Технические рекомендации Отрезной инструмент Separator WIDIA Устранение вибраций Минимизируйте вылет лезвия и державки. Минимизируйте вылет заготовки. Используйте максимально жесткую державку. Используйте пластины меньшей ширины. Несоответствующий стружколом. (Обращайтесь в службу технической поддержки). Измените скорость и подачу в большую или меньшую сторону. Увеличьте жесткость закрепления заготовки. При обработке длинных деталей обеспечьте дополнительную опору в виде неподвижного люнета или вращающегося центра. Избегайте остановок во время резания. Используйте пластины S2 или X2 для снижения усилий резания. Уменьшение бобышки после отрезки на цельных заготовках или внутренних заусенцев на трубах Проверьте положение инструмента по высоте. Режущая кромка пластины должна быть по центру или в пределах 005 мм от оси детали. Для уменьшения остаточной бобышки на детали используйте пластину с большим углом в плане. Угол в плане на отрезной пластине уменьшает величину выступа который остается на обрабатываемой детали. ОСТОРОЖНО Большой угол в плане приводит к большему боковому смещению инструмента. По возможности используйте наиболее узкие отрезные пластины для минимизации длины заусенцев образующихся при отрезке. Снизьте подачу в конце резания. Для большинства трубных деталей угол в плане 4 или 5 будет достаточным. Обеспечьте дополнительную опору длинным нежестким заготовкам. Проверьте положение контршпинделя. Если самостоятельно не удается решить проблему бобышек или заусенцев обратитесь в нашу службу технической поддержки. Исключение нароста на кромке Выбирайте пластину из подходящего сплава. Увеличьте частоту вращения. Увеличьте подачу. Применяйте обильную направленную подачу СОЖ (см. рис. A на стр. A101). Операции снятия фаски и отрезки Используйте пластины Separator S2 или X2. Образование канавки или скола на обработанной поверхности. Обработка фаски. Для обработки фаски на обоих концах детали необходимо прорезать канавку глубиной превышающей размер фасок. Выведите резец из канавки и поочередно сформируйте обе фаски. Выполните отрезку после завершения обработки второй фаски. Отрежьте обрабатываемую деталь (см. рис. C). Рис. C ' Используйте пластины с небольшим радиусом при вершине или без.
