92 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A82

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A82 0092 Lab2u

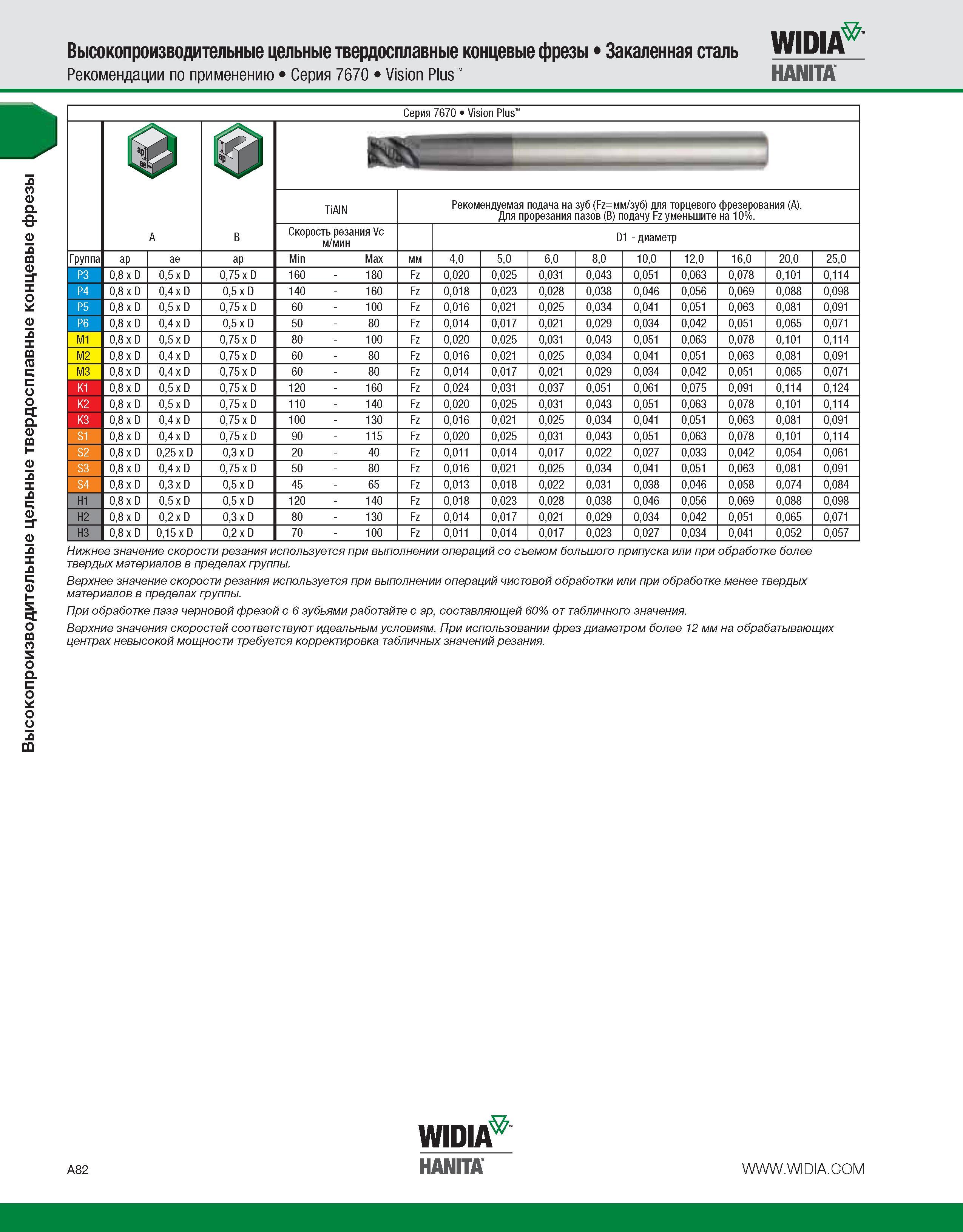

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь WIDIA Рекомендации по применению Серия 7670 Vision Plus HANITA Серия 7670 Vision Plus -Це A B TiAlN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 10%. Скорость резания Vc м/мин D1 - диаметр Группа ap ae ap Min Max мм 4,0 5,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 P3 0,8 x D 0,5 x D 0,75 x D 160 - 180 Fz 0,020 0,025 0,031 0,043 0,051 0,063 0,078 0,101 0,114 P4 0,8 x D 0,4 x D 0,5 x D 140 - 160 Fz 0,018 0,023 0,028 0,038 0,046 0,056 0,069 0,088 0,098 P5 0,8 x D 0,5 x D 0,75 x D 60 - 100 Fz 0,016 0,021 0,025 0,034 0,041 0,051 0,063 0,081 0,091 P6 0,8 x D 0,4 x D 0,5 x D 50 - 80 Fz 0,014 0,017 0,021 0,029 0,034 0,042 0,051 0,065 0,071 M1 0,8 x D 0,5 x D 0,75 x D 80 - 100 Fz 0,020 0,025 0,031 0,043 0,051 0,063 0,078 0,101 0,114 M2 0,8 x D 0,4 x D 0,75 x D 60 - 80 Fz 0,016 0,021 0,025 0,034 0,041 0,051 0,063 0,081 0,091 M3 0,8 x D 0,4 x D 0,75 x D 60 - 80 Fz 0,014 0,017 0,021 0,029 0,034 0,042 0,051 0,065 0,071 0,8 x D 0,5 x D 0,75 x D 120 - 160 Fz 0,024 0,031 0,037 0,051 0,061 0,075 0,091 0,114 0,124 0,8 x D 0,5 x D 0,75 x D 110 - 140 Fz 0,020 0,025 0,031 0,043 0,051 0,063 0,078 0,101 0,114 0,8 x D 0,4 x D 0,75 x D 100 - 130 Fz 0,016 0,021 0,025 0,034 0,041 0,051 0,063 0,081 0,091 0,8 x D 0,4 x D 0,75 x D 90 - 115 Fz 0,020 0,025 0,031 0,043 0,051 0,063 0,078 0,101 0,114 0,8 x D 0,25 x D 0,3 x D 20 - 40 Fz 0,011 0,014 0,017 0,022 0,027 0,033 0,042 0,054 0,061 0,8 x D 0,4 x D 0,75 x D 50 - 80 Fz 0,016 0,021 0,025 0,034 0,041 0,051 0,063 0,081 0,091 S4 0,8 x D 0,3 x D 0,5 x D 45 - 65 Fz 0,013 0,018 0,022 0,031 0,038 0,046 0,058 0,074 0,084 H1 0,8 x D 0,5 x D 0,5 x D 120 - 140 Fz 0,018 0,023 0,028 0,038 0,046 0,056 0,069 0,088 0,098 H2 0,8 x D 0,2 x D 0,3 x D 80 - 130 Fz 0,014 0,017 0,021 0,029 0,034 0,042 0,051 0,065 0,071 H3 0,8 x D 0,15 x D 0,2 x D 70 - 100 Fz 0,011 0,014 0,017 0,023 0,027 0,034 0,041 0,052 0,057 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. При обработке паза черновой фрезой с 6 зубьями работайте с ap, составляющей 60% от табличного значения. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. WIPI A82 HANITA
