77 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A67

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A67 0077 Lab2u

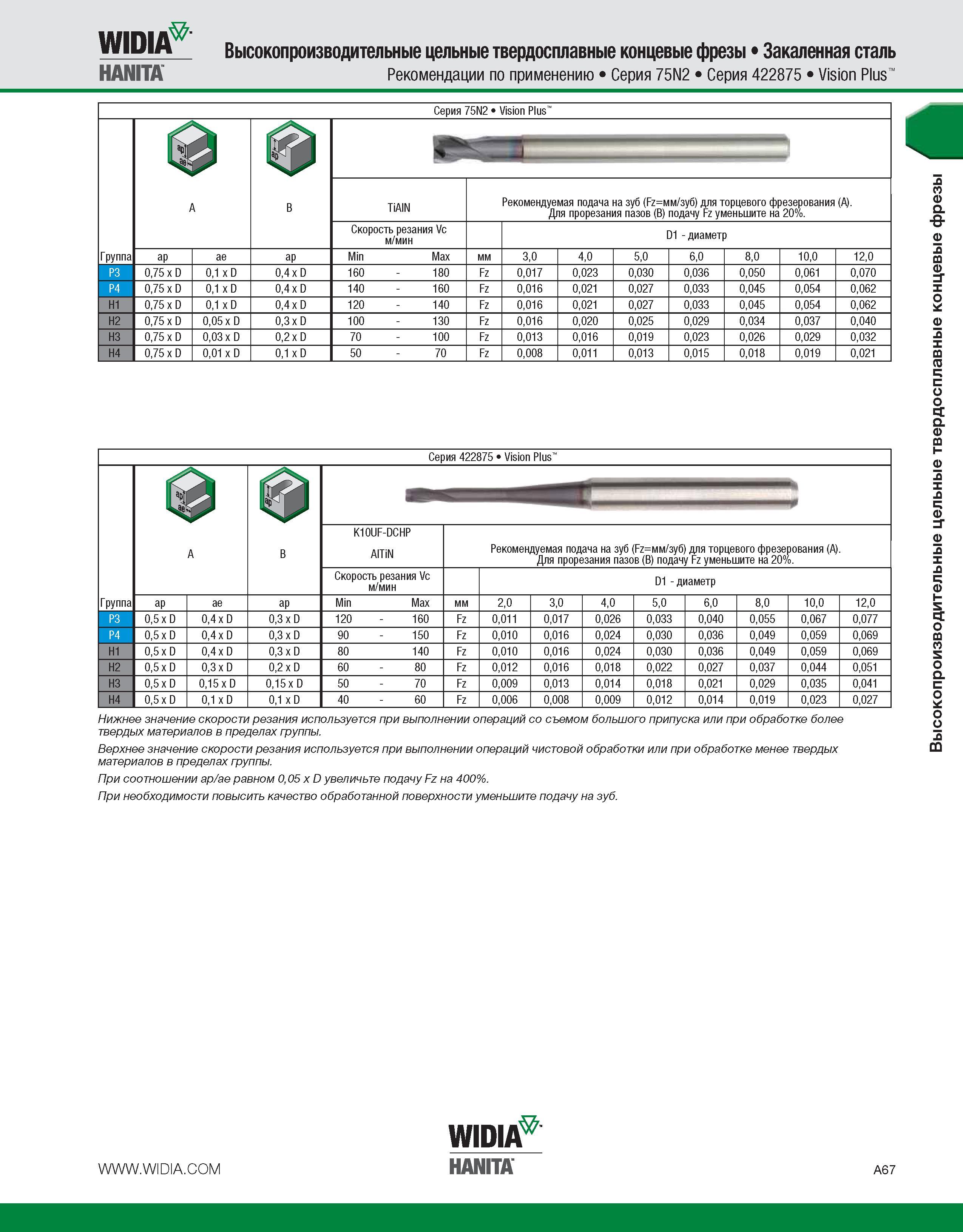

vviuih Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь HANITA Рекомендации по применению Серия 75N2 Серия 422875 Vision Plus Серия 75N2 Vision Plus A B TiAlN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин D1 - диаметр Группа ap ae ap Min Mаx мм 3,0 4,0 5,0 6,0 8,0 10,0 12,0 P3 0,75 x D 0,1 x D 0,4 x D 160 - 180 Fz 0,017 0,023 0,030 0,036 0,050 0,061 0,070 P4 0,75 x D 0,1 x D 0,4 x D 140 - 160 Fz 0,016 0,021 0,027 0,033 0,045 0,054 0,062 H1 0,75 x D 0,1 x D 0,4 x D 120 - 140 Fz 0,016 0,021 0,027 0,033 0,045 0,054 0,062 H2 0,75 x D 0,05 x D 0,3 x D 100 - 130 Fz 0,016 0,020 0,025 0,029 0,034 0,037 0,040 H3 0,75 x D 0,03 x D 0,2 x D 70 - 100 Fz 0,013 0,016 0,019 0,023 0,026 0,029 0,032 H4 0,75 x D 0,01 x D 0,1 x D 50 - 70 Fz 0,008 0,011 0,013 0,015 0,018 0,019 0,021 Серия 422875 Vision Plus Группа =C H1 ht Ал B A K10UF-DCHP AlTiN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин D1 - диаметр ap ae ap Min Mаx мм 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 0,5 x D 0,4 x D 0,3 x D 120 - 160 Fz 0,011 0,017 0,026 0,033 0,040 0,055 0,067 0,077 0,5 x D 0,4 x D 0,3 x D 90 - 150 Fz 0,010 0,016 0,024 0,030 0,036 0,049 0,059 0,069 0,5 x D 0,4 x D 0,3 x D 80 140 Fz 0,010 0,016 0,024 0,030 0,036 0,049 0,059 0,069 H2 0,5 x D 0,3 x D 0,2 x D 60 - 80 Fz 0,012 0,016 0,018 0,022 0,027 0,037 0,044 0,051 H3 0,5 x D 0,15 x D 0,15 x D 50 - 70 Fz 0,009 0,013 0,014 0,018 0,021 0,029 0,035 0,041 H4 0,5 x D 0,1 x D 0,1 x D 40 - 60 Fz 0,006 0,008 0,009 0,012 0,014 0,019 0,023 0,027 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. При соотношении ap/ae равном 0,05 x D увеличьте подачу Fz на 400%. При необходимости повысить качество обработанной поверхности уменьшите подачу на зуб. Widia Hanita A67 Высокопроизводительные цельные твердосплавные концевые фрезы
