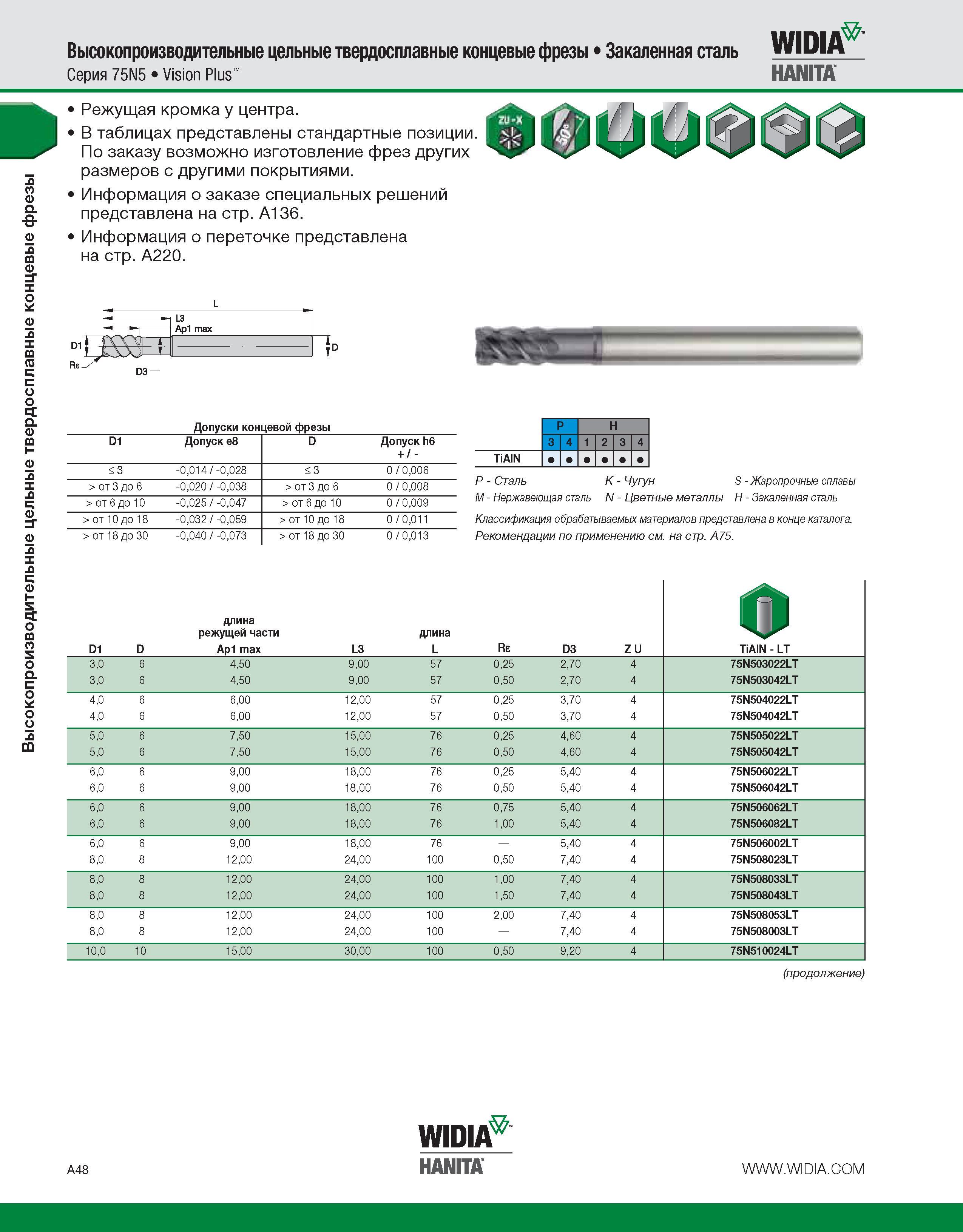

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь Серия 75N5 Vision Plus WIPIA HANITA № Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. 13 Ар1 max га 1 Допуски концевой фрезы D1 Допуск е8 D Допуск h6 + / - <3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P H 3 4 1 2 3 4 TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A75. D1 D длина режущей части Ap1 max L3 длина L Re D3 Z U О TiAlN - LT 3,0 6 4,50 9,00 57 0,25 2,70 4 75N503022LT 3,0 6 4,50 9,00 57 0,50 2,70 4 75N503042LT 4,0 6 6,00 12,00 57 0,25 3,70 4 75N504022LT 4,0 6 6,00 12,00 57 0,50 3,70 4 75N504042LT 5,0 6 7,50 15,00 76 0,25 4,60 4 75N505022LT 5,0 6 7,50 15,00 76 0,50 4,60 4 75N505042LT 6,0 6 9,00 18,00 76 0,25 5,40 4 75N506022LT 6,0 6 9,00 18,00 76 0,50 5,40 4 75N506042LT 6,0 6 9,00 18,00 76 0,75 5,40 4 75N506062LT 6,0 6 9,00 18,00 76 1,00 5,40 4 75N506082LT 6,0 6 9,00 18,00 76 5,40 4 75N506002LT 8,0 8 12,00 24,00 100 0,50 7,40 4 75N508023LT 8,0 8 12,00 24,00 100 1,00 7,40 4 75N508033LT 8,0 8 12,00 24,00 100 1,50 7,40 4 75N508043LT 8,0 8 12,00 24,00 100 2,00 7,40 4 75N508053LT 8,0 8 12,00 24,00 100 7,40 4 75N508003LT 10,0 10 15,00 30,00 100 0,50 9,20 4 75N510024LT WIPI A48 HANITA
