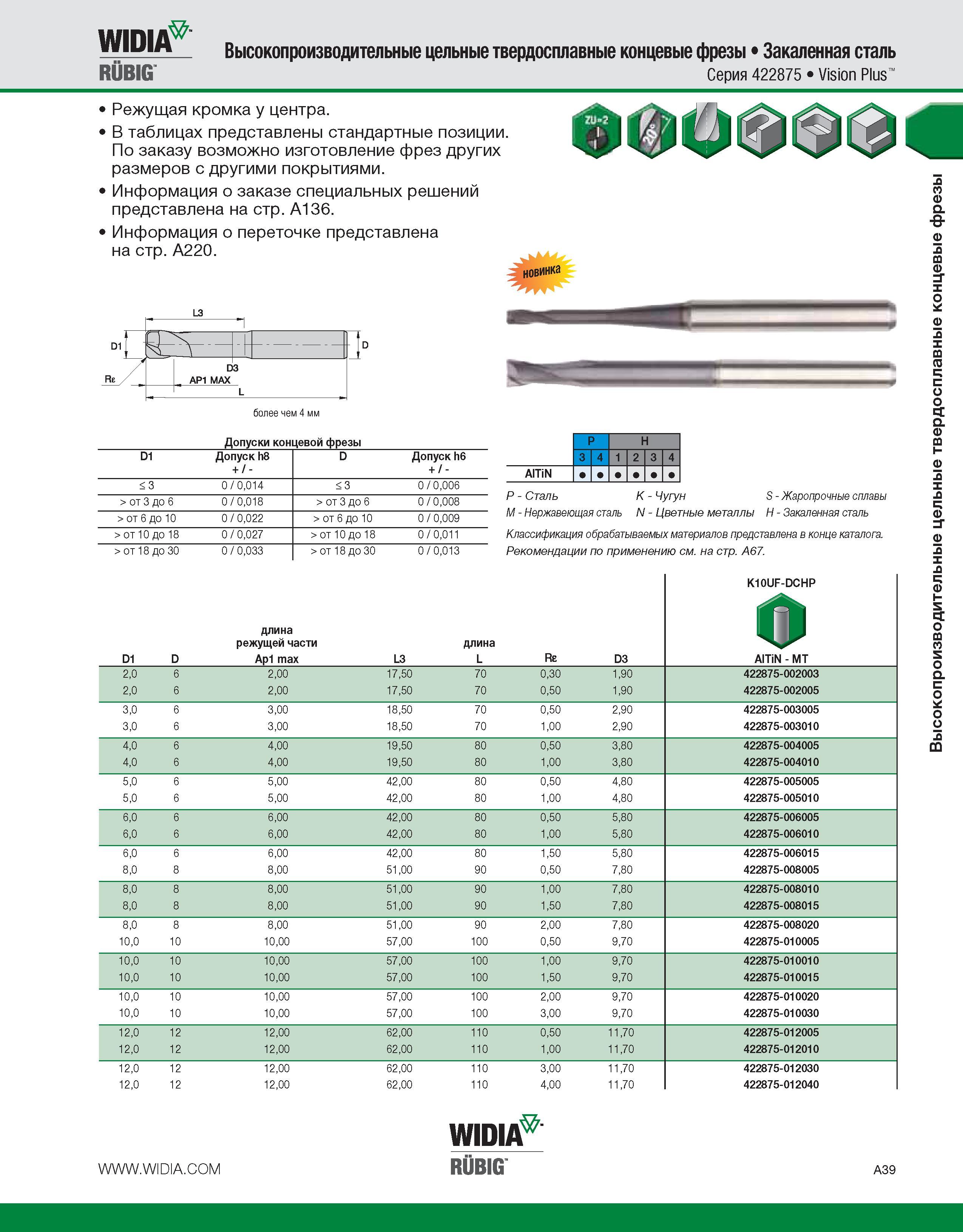

WIDIA RUBIG № Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь Серия 422875 Vision Plus Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск h8 + / - D Допуск h6 + / - <3 0 / 0,014 < 3 0 / 0,006 > от 3 до 6 0 / 0,018 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,022 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,027 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,033 > от 18 до 30 0 / 0,013 P H 3 4 1 2 3 4 AlTiN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A67. D1 D длина режущей части Ap1 max L3 длина L Re D3 K10UF-DCHP d AlTiN - MT 2,0 6 2,00 17,50 70 0,30 1,90 422875-002003 2,0 6 2,00 17,50 70 0,50 1,90 422875-002005 3,0 6 3,00 18,50 70 0,50 2,90 422875-003005 3,0 6 3,00 18,50 70 1,00 2,90 422875-003010 4,0 6 4,00 19,50 80 0,50 3,80 422875-004005 4,0 6 4,00 19,50 80 1,00 3,80 422875-004010 5,0 6 5,00 42,00 80 0,50 4,80 422875-005005 5,0 6 5,00 42,00 80 1,00 4,80 422875-005010 6,0 6 6,00 42,00 80 0,50 5,80 422875-006005 6,0 6 6,00 42,00 80 1,00 5,80 422875-006010 6,0 6 6,00 42,00 80 1,50 5,80 422875-006015 8,0 8 8,00 51,00 90 0,50 7,80 422875-008005 8,0 8 8,00 51,00 90 1,00 7,80 422875-008010 8,0 8 8,00 51,00 90 1,50 7,80 422875-008015 8,0 8 8,00 51,00 90 2,00 7,80 422875-008020 10,0 10 10,00 57,00 100 0,50 9,70 422875-010005 10,0 10 10,00 57,00 100 1,00 9,70 422875-010010 10,0 10 10,00 57,00 100 1,50 9,70 422875-010015 10,0 10 10,00 57,00 100 2,00 9,70 422875-010020 10,0 10 10,00 57,00 100 3,00 9,70 422875-010030 12,0 12 12,00 62,00 110 0,50 11,70 422875-012005 12,0 12 12,00 62,00 110 1,00 11,70 422875-012010 12,0 12 12,00 62,00 110 3,00 11,70 422875-012030 12,0 12 12,00 62,00 110 4,00 11,70 422875-012040 WIDIA RUBIG A39 Высокопроизводительные цельные твердосплавные концевые фрезы
