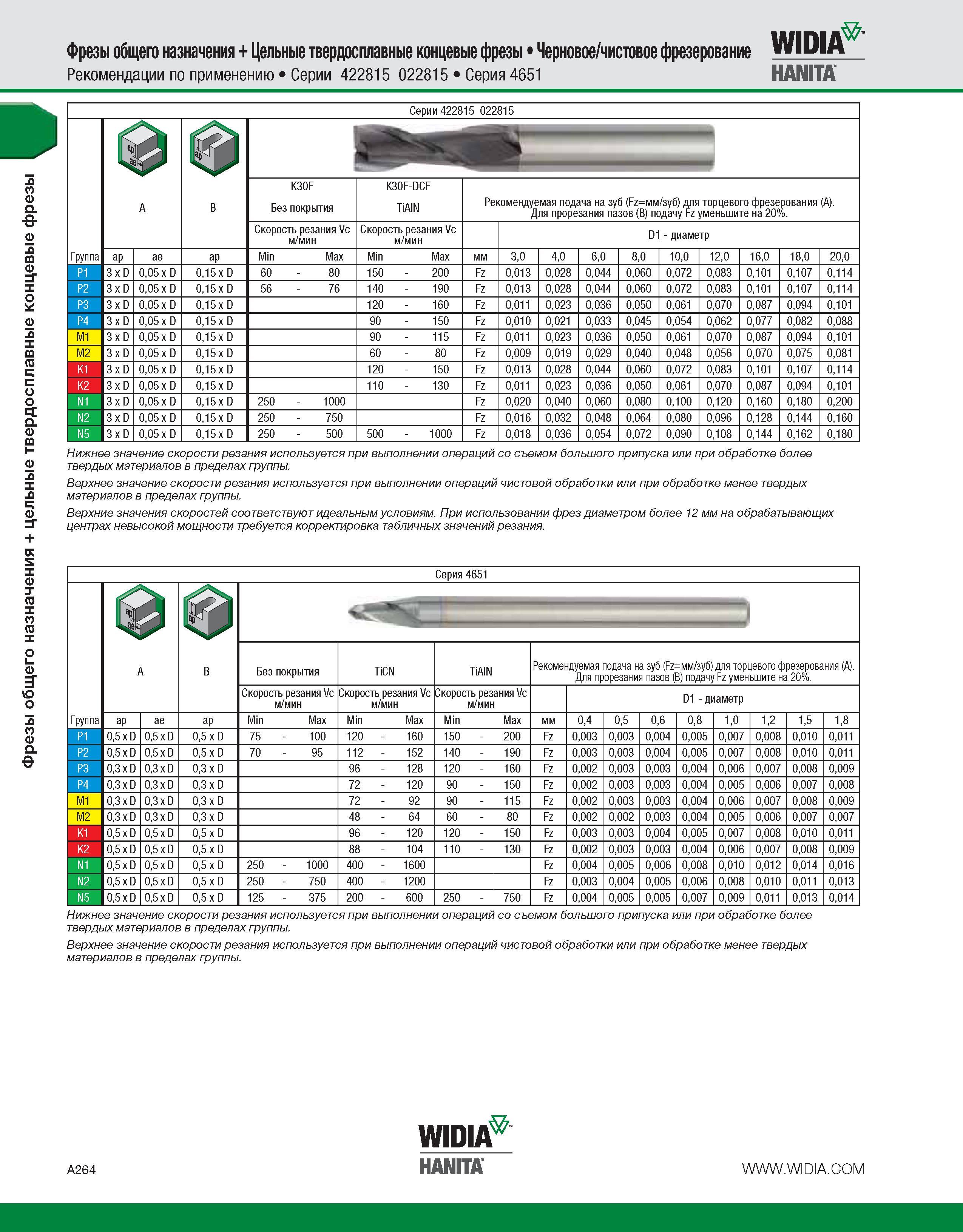

274 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A264

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A264 0274 Lab2u

Фрезы общего назначения + цельные твердосплавные концевые фрезы Фрезы общего назначения + Цельные твердосплавные концевые фрезы Черновое/чистовое фрезерование Wl DIА Рекомендации по применению Серии 422815 022815 Серия 4651 HANITA Серии 422815 022815 Группа A 0 B K30F Без покрытия K30F-DCF TiAlN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин Скорость резания Vc м/мин D1 - диаметр ap ae ap Min Max Min Max мм 3,0 4,0 6,0 8,0 10,0 12,0 16,0 18,0 20,0 P1 3 x D 0,05 x D 0,15 x D 60 - 80 150 - 200 Fz 0,013 0,028 0,044 0,060 0,072 0,083 0,101 0,107 0,114 P3 3 x D 0,05 x D 0,15 x D 56 - 76 140 - 190 Fz 0,013 0,028 0,044 0,060 0,072 0,083 0,101 0,107 0,114 3 x D 0,05 x D 0,15 x D 120 - 160 Fz 0,011 0,023 0,036 0,050 0,061 0,070 0,087 0,094 0,101 P4 3 x D 0,05 x D 0,15 x D 90 - 150 Fz 0,010 0,021 0,033 0,045 0,054 0,062 0,077 0,082 0,088 M1 3 x D 0,05 x D 0,15 x D 90 - 115 Fz 0,011 0,023 0,036 0,050 0,061 0,070 0,087 0,094 0,101 M2 3 x D 0,05 x D 0,15 x D 60 - 80 Fz 0,009 0,019 0,029 0,040 0,048 0,056 0,070 0,075 0,081 K1 3 x D 0,05 x D 0,15 x D 120 - 150 Fz 0,013 0,028 0,044 0,060 0,072 0,083 0,101 0,107 0,114 K2 3 x D 0,05 x D 0,15 x D 110 - 130 Fz 0,011 0,023 0,036 0,050 0,061 0,070 0,087 0,094 0,101 N1 3 x D 0,05 x D 0,15 x D 250 - 1000 Fz 0,020 0,040 0,060 0,080 0,100 0,120 0,160 0,180 0,200 N2 3 x D 0,05 x D 0,15 x D 250 - 750 Fz 0,016 0,032 0,048 0,064 0,080 0,096 0,128 0,144 0,160 N5 3 x D 0,05 x D 0,15 x D 250 - 500 500 - 1000 Fz 0,018 0,036 0,054 0,072 0,090 0,108 0,144 0,162 0,180 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 4651 A B ЯШ шя "j Без покрытия TiCN TiAlN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин Скорость резания Vc м/мин Скорость резания Vc м/мин D1 - диаметр Группа ap ae ap Min Max Min Max Min Max мм 0,4 0,5 0,6 0,8 1,0 1,2 1,5 1,8 P1 0,5 x D 0,5 x D 0,5 x D 75 100 120 160 150 - 200 Fz 0,003 0,003 0,004 0,005 0,007 0,008 0,010 0,011 P2 0,5 x D 0,5 x D 0,5 x D 70 - 95 112 152 140 - 190 Fz 0,003 0,003 0,004 0,005 0,007 0,008 0,010 0,011 P3 0,3 x D 0,3 x D 0,3 x D 96 128 120 - 160 Fz 0,002 0,003 0,003 0,004 0,006 0,007 0,008 0,009 P4 0,3 x D 0,3 x D 0,3 x D 72 - 120 90 - 150 Fz 0,002 0,003 0,003 0,004 0,005 0,006 0,007 0,008 M1 0,3 x D 0,3 x D 0,3 x D 72 - 92 90 - 115 Fz 0,002 0,003 0,003 0,004 0,006 0,007 0,008 0,009 M2 0,3 x D 0,3 x D 0,3 x D 48 64 60 - 80 Fz 0,002 0,002 0,003 0,004 0,005 0,006 0,007 0,007 K1 0,5 x D 0,5 x D 0,5 x D 96 120 120 - 150 Fz 0,003 0,003 0,004 0,005 0,007 0,008 0,010 0,011 K2 0,5 x D 0,5 x D 0,5 x D 88 104 110 - 130 Fz 0,002 0,003 0,003 0,004 0,006 0,007 0,008 0,009 N1 0,5 x D 0,5 x D 0,5 x D 250 1000 400 1600 Fz 0,004 0,005 0,006 0,008 0,010 0,012 0,014 0,016 N2 0,5 x D 0,5 x D 0,5 x D 250 - 750 400 1200 Fz 0,003 0,004 0,005 0,006 0,008 0,010 0,011 0,013 N5 0,5 x D 0,5 x D 0,5 x D 125 - 375 200 600 250 - 750 Fz 0,004 0,005 0,005 0,007 0,009 0,011 0,013 0,014 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. WIPI A264 HANITA
