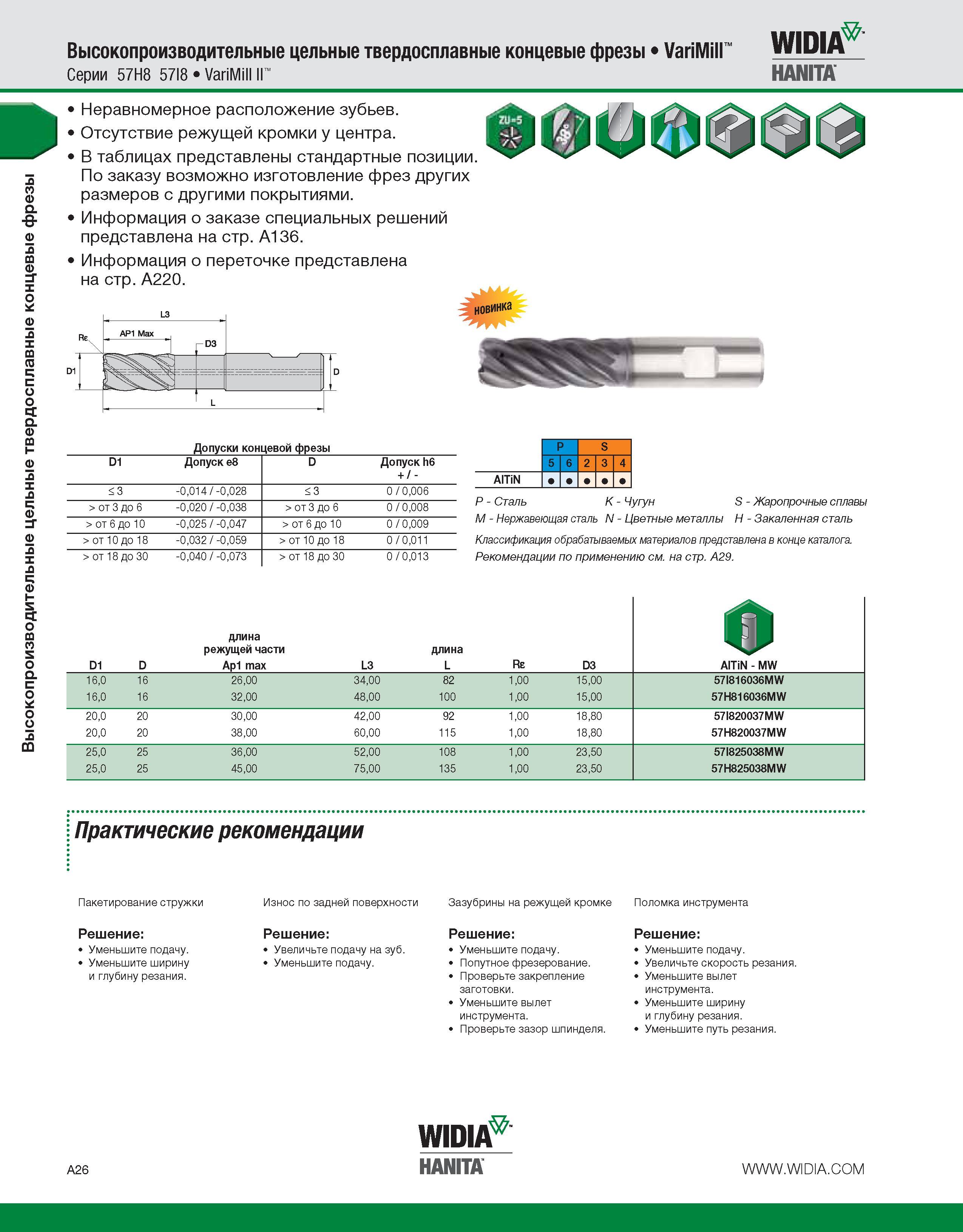

Высокопроизводительные цельные твердосплавные концевые фрезы Серии 57H8 57I8 VariMill II VariMill Widia Hanita Неравномерное расположение зубьев. Отсутствие режущей кромки у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск е8 D Допуск h6 + / - < 3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P S 5 6 2 3 4 AITiN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A29. D1 D длина режущей части Ap1 max L3 длина L Re D3 AITiN - MW 16,0 16 26,00 34,00 82 1,00 15,00 57I816036MW 16,0 16 32,00 48,00 100 1,00 15,00 57H816036MW 20,0 20 30,00 42,00 92 1,00 18,80 57I820037MW 20,0 20 38,00 60,00 115 1,00 18,80 57H820037MW 25,0 25 36,00 52,00 108 1,00 23,50 57I825038MW 25,0 25 45,00 75,00 135 1,00 23,50 57H825038MW Практические рекомендации Пакетирование стружки Износ по задней поверхности Зазубрины на режущей кромке Поломка инструмента Решение Уменьшите подачу. Уменьшите ширину и глубину резания. Решение Увеличьте подачу на зуб. Уменьшите подачу. Решение Уменьшите подачу. Попутное фрезерование. Проверьте закрепление заготовки. Уменьшите вылет инструмента. Проверьте зазор шпинделя. Решение Уменьшите подачу. Увеличьте скорость резания. Уменьшите вылет инструмента. Уменьшите ширину и глубину резания. Уменьшите путь резания. WIPI A26 HANITA
