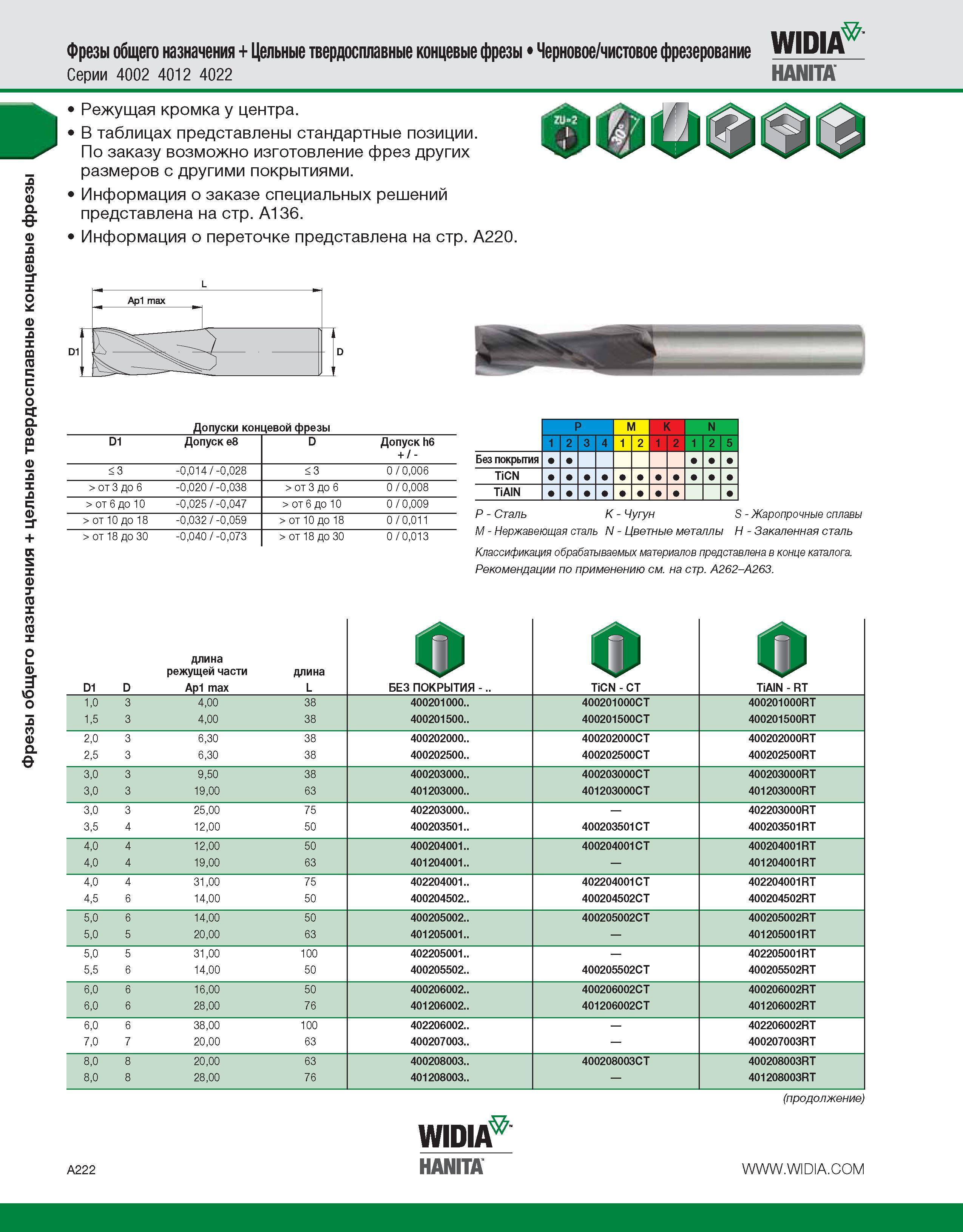

Фрезы общего назначения + цельные твердосплавные концевые фрезы Фрезы общего назначения + Цельные твердосплавные концевые фрезы Черновое/чистовое фрезерование Wl DIА Серии 4002 4012 4022 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск e8 D Допуск h6 + / - <3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P M K N 1 2 3 4 1 2 1 2 1 2 5 Без покрытия TiCN TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A262-A263. D1 длина режущей части Ap1 max длина L 0 БЕЗ ПОКРЫТИЯ - . 0 TiCN - CT TiAlN - RT 1,0 1,5 4.00 4.00 38 38 400201000.. 400201500.. 400201000CT 400201500CT 400201000RT 400201500RT 2,0 2,5 6.30 6.30 38 38 400202000.. 400202500.. 400202000CT 400202500CT 400202000RT 400202500RT 3.0 3.0 9,50 19,00 38 63 400203000.. 401203000.. 400203000CT 401203000CT 400203000RT 401203000RT 3,0 3,5 25.00 12.00 75 50 402203000.. 400203501.. 400203501CT 402203000RT 400203501RT 4.0 4.0 12,00 19,00 50 63 400204001.. 401204001.. 400204001CT 400204001RT 401204001RT 4,0 4,5 31.00 14.00 75 50 402204001.. 400204502.. 402204001CT 400204502CT 402204001RT 400204502RT 5.0 5.0 14.00 20.00 50 63 400205002.. 401205001.. 400205002CT 400205002RT 401205001RT 5,0 5,5 31.00 14.00 100 50 402205001.. 400205502.. 400205502CT 402205001RT 400205502RT 6,0 6,0 16,00 28,00 50 76 400206002.. 401206002.. 400206002CT 401206002CT 400206002RT 401206002RT 6,0 7,0 38.00 20.00 100 63 402206002.. 400207003.. 402206002RT 400207003RT 8,0 8,0 20,00 28,00 63 76 400208003.. 401208003.. 400208003CT 400208003RT 401208003RT A222 Widia Hanita D
