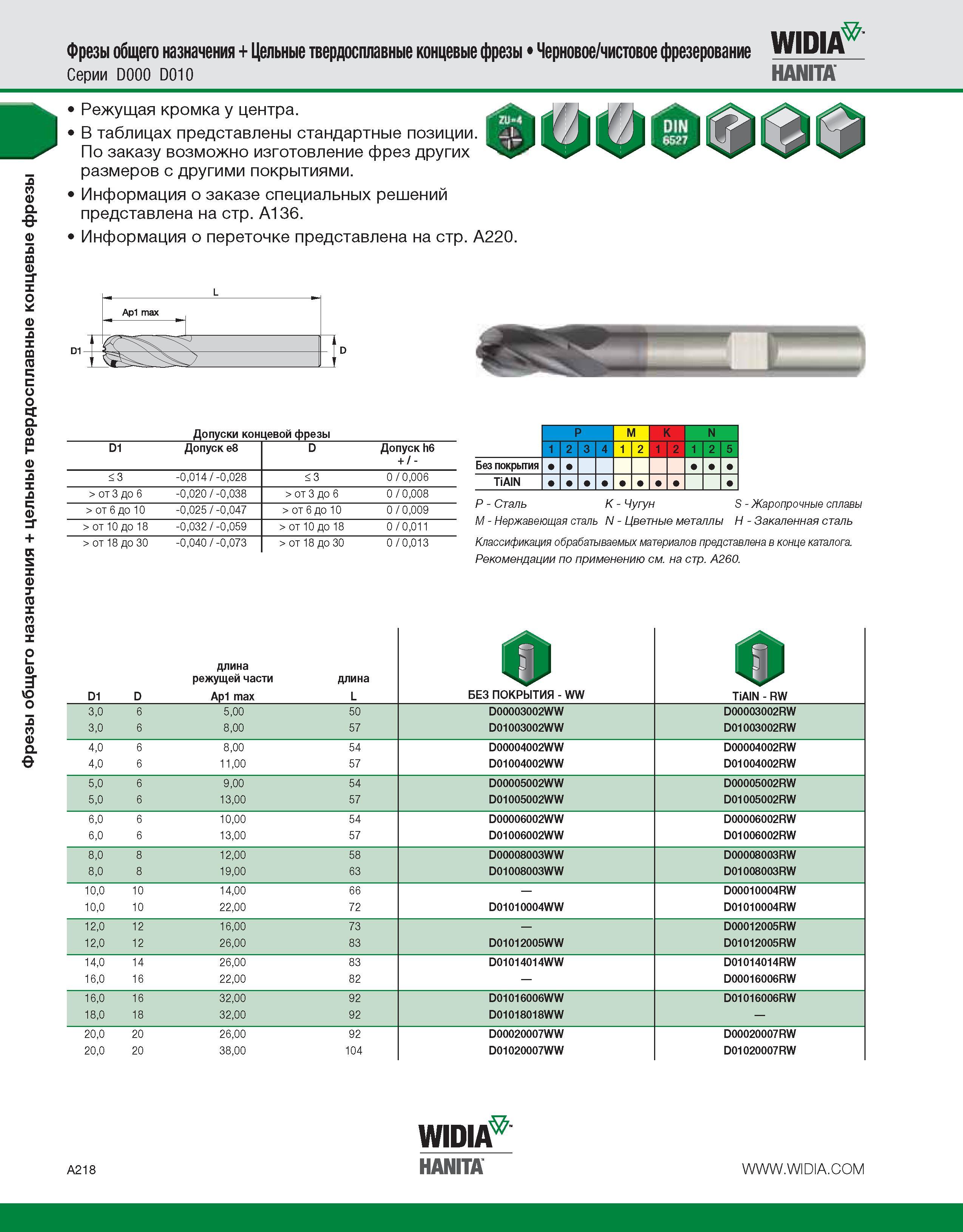

Фрезы общего назначения + цельные твердосплавные концевые фрезы Фрезы общего назначения + Цельные твердосплавные концевые фрезы Черновое/чистовое фрезерование Wl DIА Серии D000 D010 HANITA Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220 Ар1 max Допуски концевой фрезы P M K N D1 Допуск е8 D Допуск h6 2 3 4 2 2 2 5 + / - Без покрытия < 3 -0,014 / -0,028 < 3 0 / 0,006 TiAlN > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 P - Сталь K > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 -0 тал ст а 2 е в а i с - цвешые ме/аллы н > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A260. D1 D длина режущей части Ap1 max длина L БЕЗ ПОКРЫТИЯ - WW TiAlN - RW 3,0 6 5,00 50 D00003002WW D00003002RW 3,0 6 8,00 57 D01003002WW D01003002RW 4,0 6 8,00 54 D00004002WW D00004002RW 4,0 6 11,00 57 D01004002WW D01004002RW 5,0 6 9,00 54 D00005002WW D00005002RW 5,0 6 13,00 57 D01005002WW D01005002RW 6,0 6 10,00 54 D00006002WW D00006002RW 6,0 6 13,00 57 D01006002WW D01006002RW 8,0 8 12,00 58 D00008003WW D00008003RW 8,0 8 19,00 63 D01008003WW D01008003RW 10,0 10 14,00 66 D00010004RW 0 ,0 0, 22,00 72 D01010004WW D01010004RW 12,0 12 16,00 73 D00012005RW 12,0 12 26,00 83 D01012005WW D01012005RW 14,0 14 26,00 83 D01014014WW D01014014RW 16,0 16 22,00 82 D00016006RW 16,0 16 32,00 92 D01016006WW D01016006RW 18,0 18 32,00 92 D01018018WW 20,0 20 26,00 92 D00020007WW D00020007RW 2 0 2 О 38,00 104 D01020007WW D01020007RW WIDIA7 A218 HANITA
