213 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A203 |
|||||

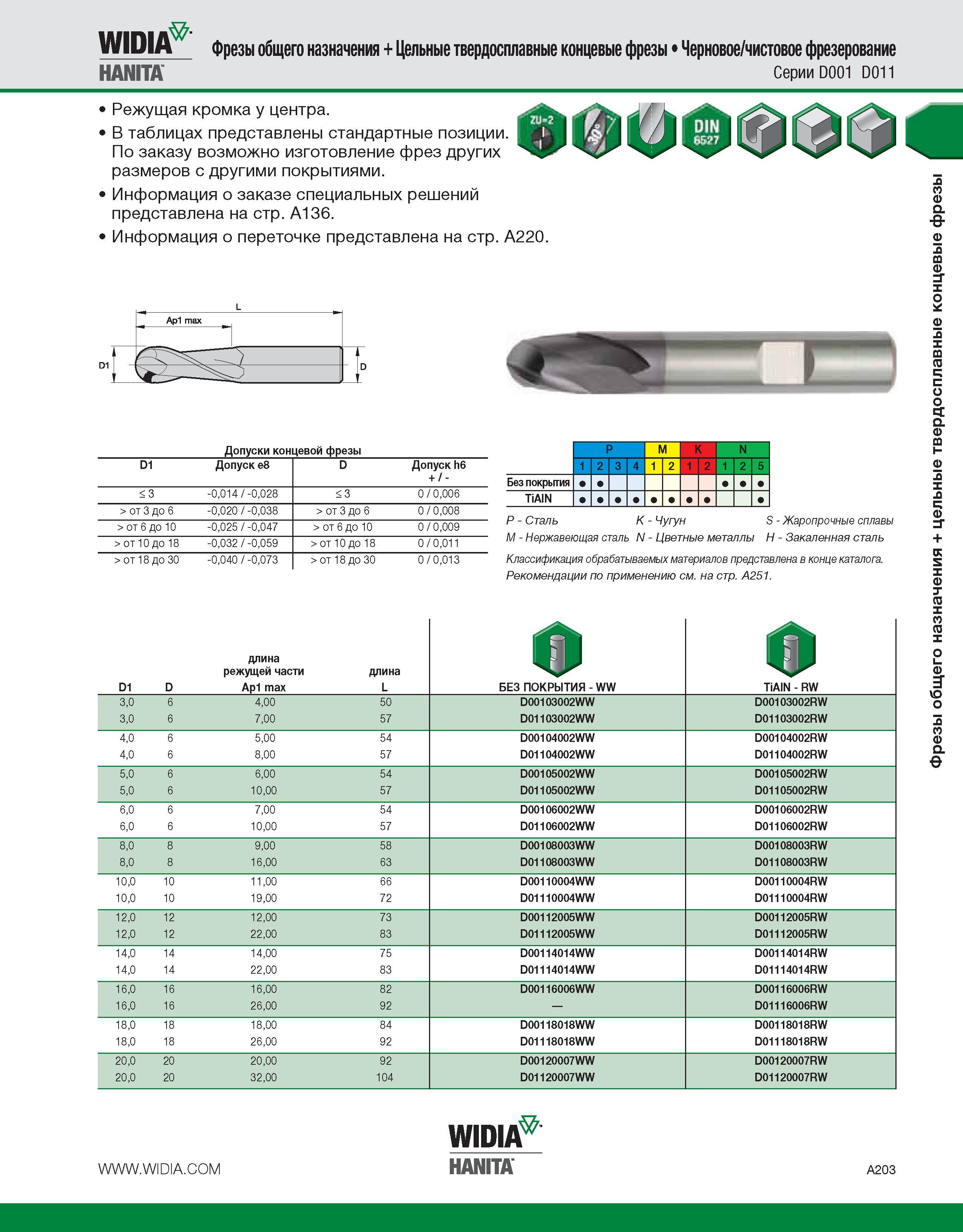

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A203 0213 Lab2u Widia Hanita Фрезы общего назначения + Цельные твердосплавные концевые фрезы Черновое/чистовое фрезерование Серии D001 D011 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Ар1 max f fu 1 Г Допуски концевой фрезы P M K N D1 Допуск e8 D Допуск h6 1 2 3 4 1 2 1 2 1 2 5 + / - Без покрытия < 3 -0,014 / -0,028 < 3 0 / 0,006 TiAlN > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 P - Сталь K > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 S > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 - Цветные металлы H > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A251. D1 D длина режущей части Ap1 max длина L ( БЕЗ ПОКРЫТИЯ - WW TiAlN - RW 3,0 6 4,00 50 D00103002WW D00103002RW 3,0 6 7,00 57 D01103002WW D01103002RW 4,0 6 5,00 54 D00104002WW D00104002RW 4,0 6 8,00 57 D01104002WW D01104002RW 5,0 6 6,00 54 D00105002WW D00105002RW 5,0 6 10,00 57 D01105002WW D01105002RW 6,0 6 7,00 54 D00106002WW D00106002RW 6,0 6 10,00 57 D01106002WW D01106002RW 8,0 8 9,00 58 D00108003WW D00108003RW 8,0 8 16,00 63 D01108003WW D01108003RW 10,0 10 11,00 66 D00110004WW D00110004RW 10,0 10 19,00 72 D01110004WW D01110004RW 12,0 12 12,00 73 D00112005WW D00112005RW 12,0 12 22,00 83 D01112005WW D01112005RW 14,0 14 14,00 75 D00114014WW D00114014RW 14,0 14 22,00 83 D01114014WW D01114014RW 16,0 16 16,00 82 D00116006WW D00116006RW 16,0 16 26,00 92 D01116006RW 18,0 18 18,00 84 D00118018WW D00118018RW 18,0 18 26,00 92 D01118018WW D01118018RW 20,0 20 20,00 92 D00120007WW D00120007RW 20,0 20 32,00 104 D01120007WW D01120007RW Widia Hanita A203 Фрезы общего назначения + цельные твердосплавные концевые фрезы |
|||||
