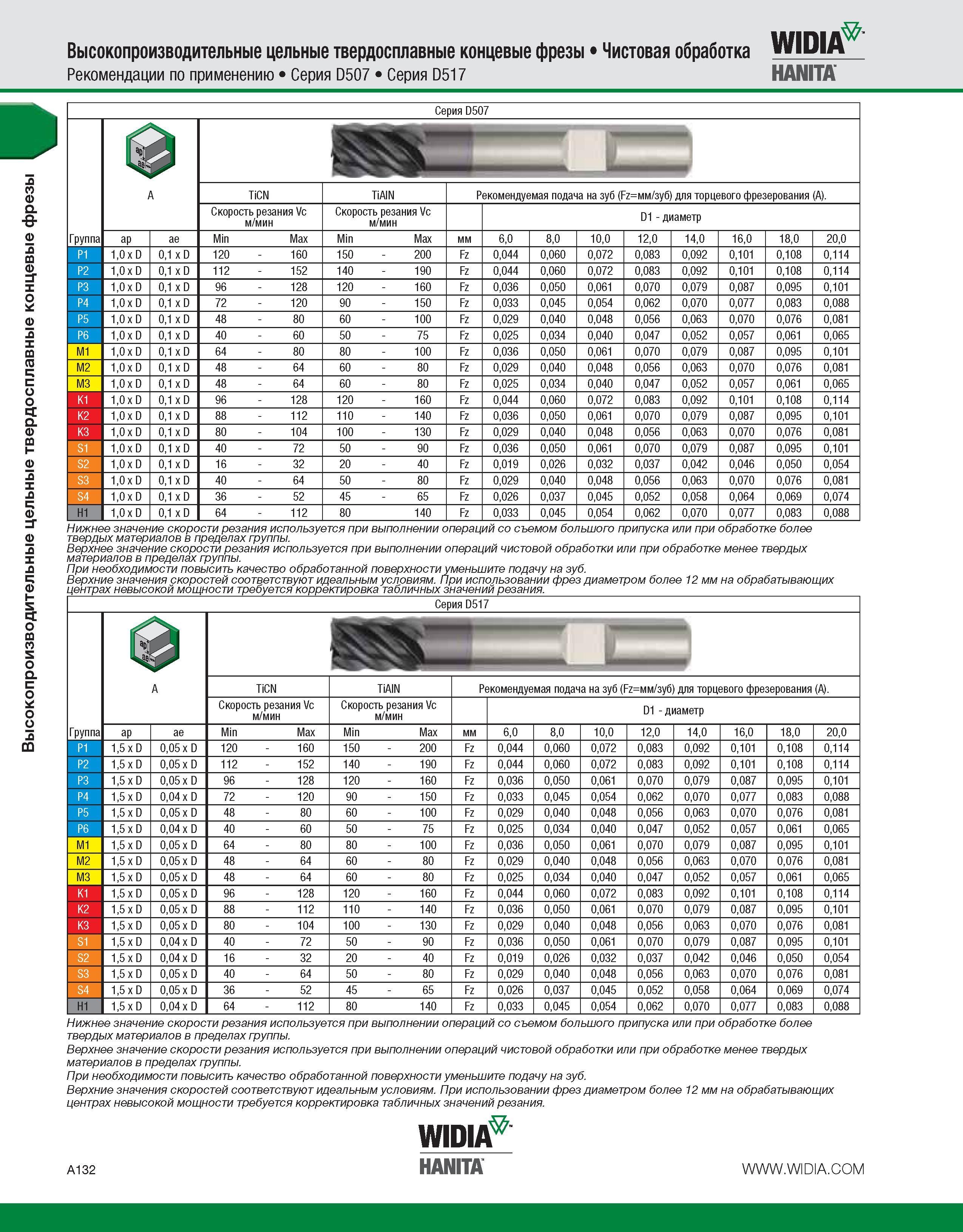

Высокопроизводительные цельные твердосплавные концевые фрезы Чистовая обработка WIDIA Рекомендации по применению Серия D507 Серия D517 HANITA Серия D507 Группа A TiCN TiAlN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Скорость резания Vc м/мин Скорость резания Vc м/мин D1 - диаметр ap ae Min Max Min Max мм 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 P1 1,0 x D 0,1 x D 120 - 160 150 - 200 Fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 P3 1,0 x D 0,1 x D 112 - 152 140 - 190 Fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 1,0 x D 0,1 x D 96 - 128 120 - 160 Fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 P4 1,0 x D 0,1 x D 72 - 120 90 - 150 Fz 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 P5 1,0 x D 0,1 x D 48 - 80 60 - 100 Fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 P6 1,0 x D 0,1 x D 40 - 60 50 - 75 Fz 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 M1 1,0 x D 0,1 x D 64 - 80 80 - 100 Fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 M2 1,0 x D 0,1 x D 48 - 64 60 - 80 Fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 M3 1,0 x D 0,1 x D 48 - 64 60 - 80 Fz 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 1,0 x D 0,1 x D 96 - 128 120 - 160 Fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 1,0 x D 0,1 x D 88 - 112 110 - 140 Fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 1,0 x D 0,1 x D 80 - 104 100 - 130 Fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 1,0 x D 0,1 x D 40 - 72 50 - 90 Fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 52 53 1,0 x D 0,1 x D 16 - 32 20 - 40 Fz 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 1,0 x D 0,1 x D 40 - 64 50 - 80 Fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 S4 1,0 x D 0,1 x D 36 - 52 45 - 65 Fz 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 H1 1,0 x D 0,1 x D 64 - 112 80 140 Fz 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. При необходимости повысить качество обработанной поверхности уменьшите подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия D517 Группа A . - hlui TiCN TiAlN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Скорость резания Vc м/мин Скорость резания Vc м/мин D1 - диаметр ap ae Min Max Min Max мм 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 P1 1,5 x D 0,05 x D 120 - 160 150 - 200 Fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 P3 1,5 x D 0,05 x D 112 - 152 140 - 190 Fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 1,5 x D 0,05 x D 96 - 128 120 - 160 Fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 P4 1,5 x D 0,04 x D 72 - 120 90 - 150 Fz 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 P5 1,5 x D 0,05 x D 48 - 80 60 - 100 Fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 P6 1,5 x D 0,04 x D 40 - 60 50 - 75 Fz 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 M1 1,5 x D 0,05 x D 64 - 80 80 - 100 Fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 M2 1,5 x D 0,05 x D 48 - 64 60 - 80 Fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 M3 1,5 x D 0,05 x D 48 - 64 60 - 80 Fz 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 K1 1,5 x D 0,05 x D 96 - 128 120 - 160 Fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 K2 1,5 x D 0,05 x D 88 - 112 110 - 140 Fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 K3 1,5 x D 0,05 x D 80 - 104 100 - 130 Fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 S1 1,5 x D 0,04 x D 40 - 72 50 - 90 Fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 S2 1,5 x D 0,04 x D 16 - 32 20 - 40 Fz 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 S3 1,5 x D 0,05 x D 40 - 64 50 - 80 Fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 S4 1,5 x D 0,05 x D 36 - 52 45 - 65 Fz 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 1 H1 1,5 x D 0,04 x D 64 - 112 80 140 Fz 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. При необходимости повысить качество обработанной поверхности уменьшите подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. WIPI A132 HANITA
