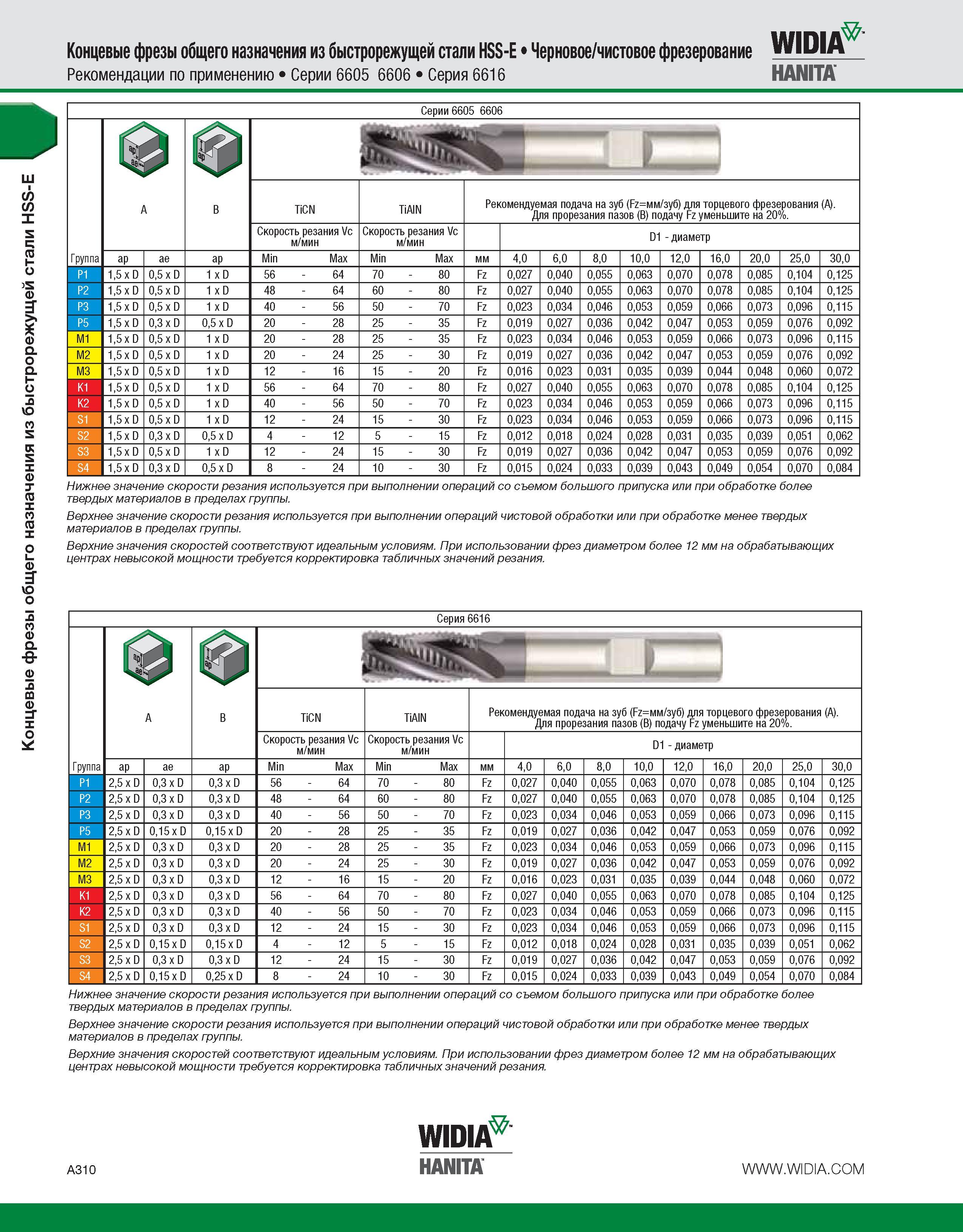

320 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A310

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A310 0320 Lab2u

Концевые фрезы общего назначения из быстрорежущей стали HSS-E Концевые фрезы общего назначения из быстрорежущей стали HSS-E Черновое/чистовое фрезерование Wl DIА Рекомендации по применению Серии 6605 6606 Серия 6616 HANITA Серии 6605 6606 - . - A 101 SNSSkK , A B TiCN TiAlN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин Скорость резания Vc м/мин D1 - диаметр Группа ap ae ap Min Max Min Max мм 4,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 30,0 P1 1,5 x D 0,5 x D 1 x D 56 - 64 70 80 Fz 0,027 0,040 0,055 0,063 0,070 0,078 0,085 0,104 0,125 P3 1,5 x D 0,5 x D 1 x D 48 - 64 60 80 Fz 0,027 0,040 0,055 0,063 0,070 0,078 0,085 0,104 0,125 1,5 x D 0,5 x D 1 x D 40 - 56 50 70 Fz 0,023 0,034 0,046 0,053 0,059 0,066 0,073 0,096 0,115 P5 1,5 x D 0,3 x D 0,5 x D 20 - 28 25 35 Fz 0,019 0,027 0,036 0,042 0,047 0,053 0,059 0,076 0,092 M1 1,5 x D 0,5 x D 1 x D 20 - 28 25 35 Fz 0,023 0,034 0,046 0,053 0,059 0,066 0,073 0,096 0,115 M2 1,5 x D 0,5 x D 1 x D 20 - 24 25 30 Fz 0,019 0,027 0,036 0,042 0,047 0,053 0,059 0,076 0,092 M3 1,5 x D 0,5 x D 1 x D 12 - 16 15 20 Fz 0,016 0,023 0,031 0,035 0,039 0,044 0,048 0,060 0,072 K1 1,5 x D 0,5 x D 1 x D 56 - 64 70 80 Fz 0,027 0,040 0,055 0,063 0,070 0,078 0,085 0,104 0,125 K2 1,5 x D 0,5 x D 1 x D 40 - 56 50 70 Fz 0,023 0,034 0,046 0,053 0,059 0,066 0,073 0,096 0,115 S1 1,5 x D 0,5 x D 1 x D 12 - 24 15 30 Fz 0,023 0,034 0,046 0,053 0,059 0,066 0,073 0,096 0,115 S2 1,5 x D 0,3 x D 0,5 x D 4 - 12 5 15 Fz 0,012 0,018 0,024 0,028 0,031 0,035 0,039 0,051 0,062 S3 1,5 x D 0,5 x D 1 x D 12 - 24 15 30 Fz 0,019 0,027 0,036 0,042 0,047 0,053 0,059 0,076 0,092 S4 1,5 x D 0,3 x D 0,5 x D 8 - 24 10 30 Fz 0,015 0,024 0,033 0,039 0,043 0,049 0,054 0,070 0,084 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 6616 TiCN Скорость резания Vc м/мин TiAlN Скорость резания Vc м/мин Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. D1 - диаметр Группа M1 ap ae ap Min Max Min Max 4,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 30,0 2,5 x D 0,3 x D 0,3 x D 56 64 70 80 Fz 0,027 0,040 0,055 0,063 0,070 0,078 0,085 0,104 0,125 2,5 x D 0,3 x D 0,3 x D 48 64 60 80 Fz 0,027 0,040 0,055 0,063 0,070 0,078 0,085 0,104 0,125 2,5 x D 0,3 x D 0,3 x D 40 56 50 70 Fz 0,023 0,034 0,046 0,053 0,059 0,066 0,073 0,096 0,115 2,5 x D 0,15 x D 0,15 x D 20 28 25 35 Fz 0,019 0,027 0,036 0,042 0,047 0,053 0,059 0,076 0,092 2,5 x D 0,3 x D 0,3 x D 20 28 25 35 Fz 0,023 0,034 0,046 0,053 0,059 0,066 0,073 0,096 0,115 M2 2,5 x D 0,3 x D 0,3 x D 20 24 25 30 Fz 0,019 0,027 0,036 0,042 0,047 0,053 0,059 0,076 0,092 M3 2,5 x D 0,3 x D 0,3 x D 12 16 15 20 Fz 0,016 0,023 0,031 0,035 0,039 0,044 0,048 0,060 0,072 2,5 x D 0,3 x D 0,3 x D 56 64 70 80 Fz 0,027 0,040 0,055 0,063 0,070 0,078 0,085 0,104 0,125 2,5 x D 0,3 x D 0,3 x D 40 56 50 70 Fz 0,023 0,034 0,046 0,053 0,059 0,066 0,073 0,096 0,115 2,5 x D 0,3 x D 0,3 x D 12 24 15 30 Fz 0,023 0,034 0,046 0,053 0,059 0,066 0,073 0,096 0,115 2,5 x D 0,15 x D 0,15 x D 12 15 Fz 0,012 0,018 0,024 0,028 0,031 0,035 0,039 0,051 0,062 2,5 x D 0,3 x D 0,3 x D 12 24 15 30 Fz 0,019 0,027 0,036 0,042 0,047 0,053 0,059 0,076 0,092 2,5 x D 0,15 x D 0,25 x D 8 24 10 30 Fz 0,015 0,024 0,033 0,039 0,043 0,049 0,054 0,070 0,084 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. A B мм P1 P5 K1 K2 4 5 WIDIA7 A310 HANITA
