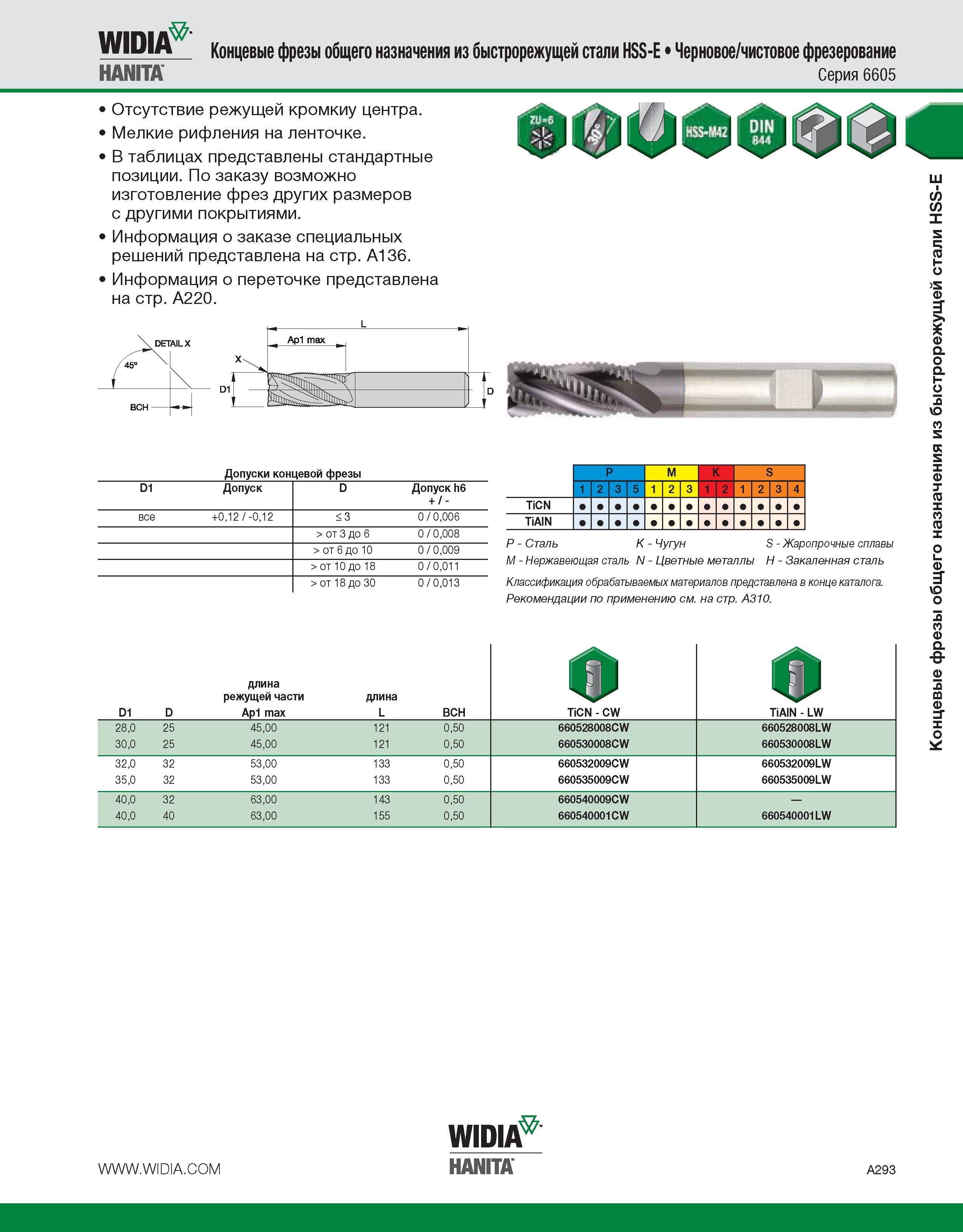

Widia Hanita Концевые фрезы общего назначения из быстрорежущей стали HSS-E Черновое/чистовое фрезерование Серия 6605 Отсутствие режущей кромкиу центра. Мелкие рифления на ленточке. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Ар1 max t to 1 г Допуски концевой фрезы P M K S D1 Допуск D Допуск h6 1 2 3 5 1 2 3 1 2 1 2 3 4 + / - TiCN все +0,12 / -0,12 < 3 0 °,°06 TiAlN > от 3 до 6 > от 6 до 10 > от 10 до 18 > от 18 до 30 0 / 0,008 0 / 0,009 0 / 0,011 0 / 0,013 P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A310. D1 длина режущей части Ap1 max длина L BCH TiCN - CW 0 TiAlN - LW 28,0 30,0 25 25 45.00 45.00 121 121 0,50 0,50 660528008CW 660530008CW 660528008LW 660530008LW 32.0 35.0 32 32 53.00 53.00 133 133 0,50 0,50 660532009CW 660535009CW 660532009LW 660535009LW 40.0 40.0 32 40 63.00 63.00 143 155 0,50 0,50 660540009CW 660540001CW 660540001LW D Widia Hanita A293 Концевые фрезы общего назначения из быстрорежущей стали HSS-E
