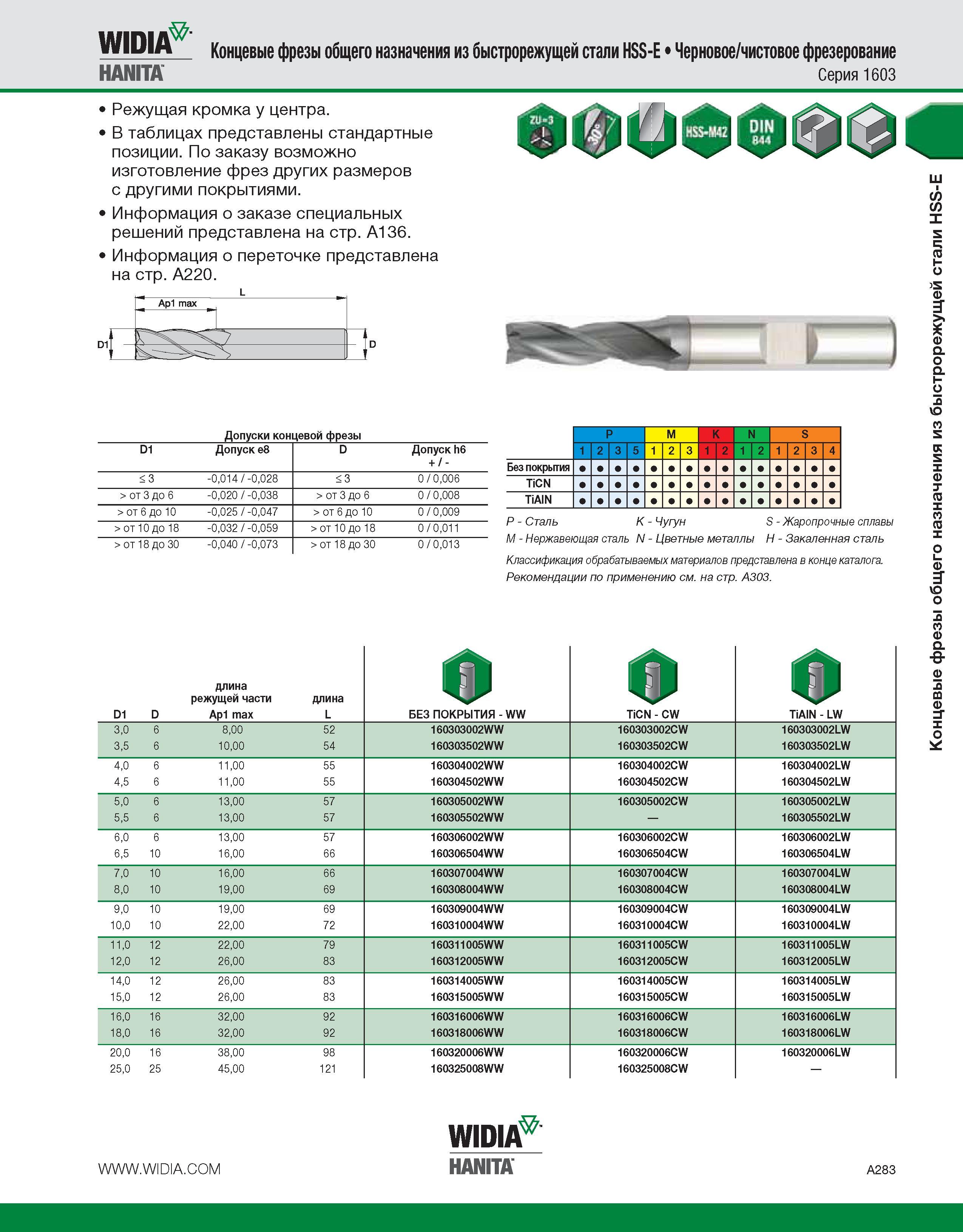

Widia Hanita Концевые фрезы общего назначения из быстрорежущей стали HSS-E Черновое/чистовое фрезерование Серия 1603 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Ар1 max 1 W 1 Допуски концевой фрезы D1 Допуск e8 D Допуск h6 + / - <3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P M K N S 1 2 3 5 1 2 3 1 2 1 2 1 2 3 4 Без покрытия TiCN TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A303. D1 длина режущей части Ap1 max длина L БЕЗ ПОКРЫТИЯ - WW TiCN - CW TiAlN - LW 3,0 3,5 8,00 10,00 52 54 160303002WW 160303502WW 160303002CW 160303502CW 160303002LW 160303502LW 4,0 4,5 11,00 11,00 55 55 160304002WW 160304502WW 160304002CW 160304502CW 160304002LW 160304502LW 5,0 5,5 13.00 13.00 57 57 160305002WW 160305502WW 160305002CW 160305002LW 160305502LW 6,0 6,5 13.00 16.00 57 66 160306002WW 160306504WW 160306002CW 160306504CW 160306002LW 160306504LW 7.0 8.0 16,00 19,00 66 69 160307004WW 160308004WW 160307004CW 160308004CW 160307004LW 160308004LW 9.0 10.0 19.00 22.00 69 72 160309004WW 160310004WW 160309004CW 160310004CW 160309004LW 160310004LW 11,0 12,0 22,00 26,00 79 83 160311005WW 160312005WW 160311005CW 160312005CW 160311005LW 160312005LW 14.0 15.0 26,00 26,00 83 83 160314005WW 160315005WW 160314005CW 160315005CW 160314005LW 160315005LW 16,0 18,0 32.00 32.00 92 92 160316006WW 160318006WW 160316006CW 160318006CW 160316006LW 160318006LW 20,0 25,0 38.00 45.00 98 121 160320006WW 160325008WW 160320006CW 160325008CW 160320006LW D Widia Hanita A283 Концевые фрезы общего назначения из быстрорежущей стали HSS-E
