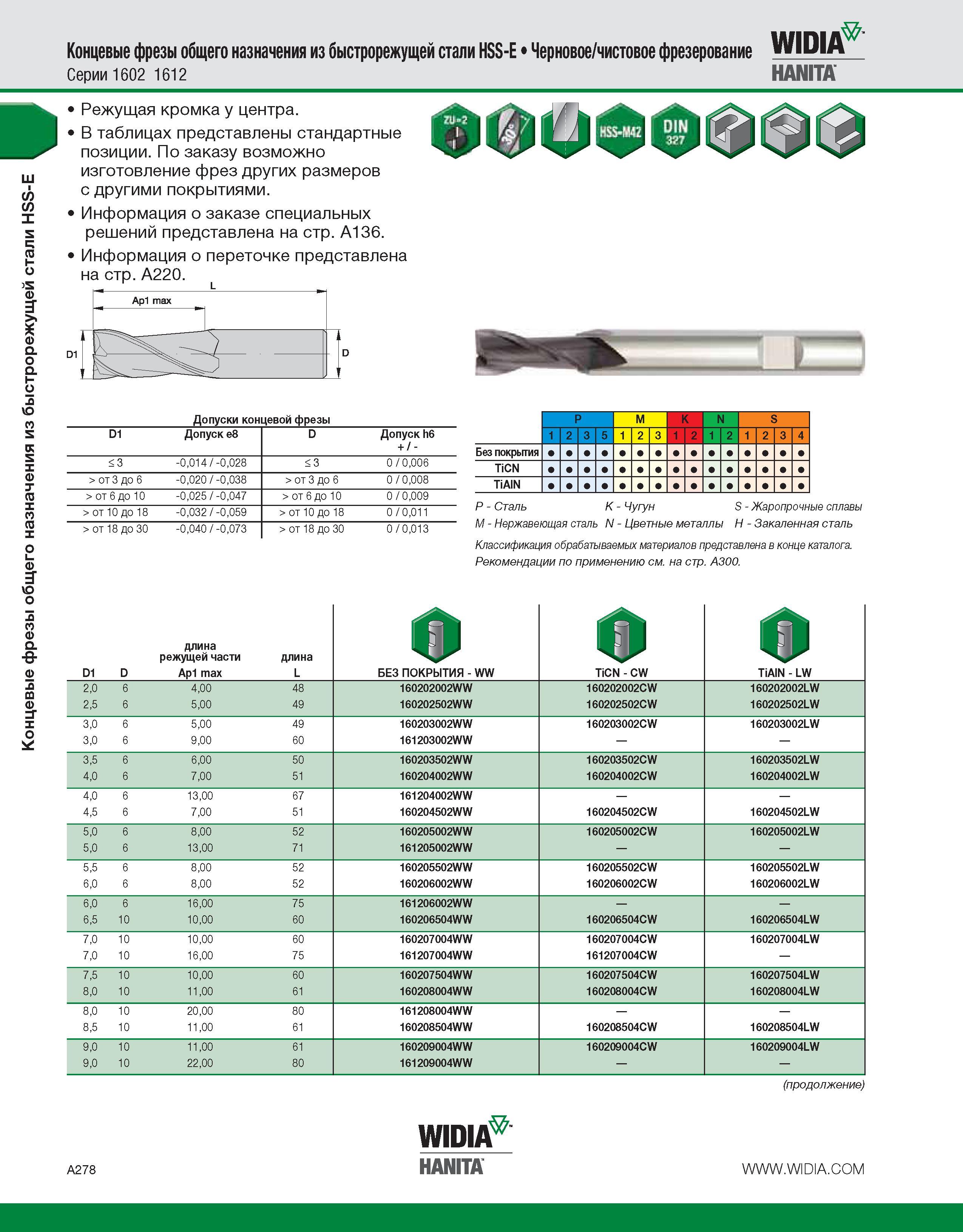

Концевые фрезы общего назначения из быстрорежущей стали HSS-E Концевые фрезы общего назначения из быстрорежущей стали HSS-E Черновое/чистовое фрезерование Wl DIА Серии 1602 1612 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена Допуски концевой фрезы D1 Допуск e8 D Допуск h6 + / - < 3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P M K N S 1 2 3 5 1 2 3 1 2 1 2 1 2 3 4 Без покрытия TiCN TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A300. D1 длина режущей части Ap1 max длина L о БЕЗ ПОКРЫТИЯ - WW о TiCN - CW о TiAlN - LW 2,0 2,5 4.00 5.00 48 49 160202002WW 160202502WW 160202002CW 160202502CW 160202002LW 160202502LW 3.0 3.0 5.00 9.00 49 60 160203002WW 161203002WW 160203002CW 160203002LW 3,5 4,0 6,00 7,00 50 51 160203502WW 160204002WW 160203502CW 160204002CW 160203502LW 160204002LW 4,0 4,5 13.00 7.00 67 51 161204002WW 160204502WW 160204502CW 160204502LW 5.0 5.0 8,00 13,00 52 71 160205002WW 161205002WW 160205002CW 160205002LW 5,5 6,0 ,00 ,00 52 52 160205502WW 160206002WW 160205502CW 160206002CW 160205502LW 160206002LW 6,0 6,5 16,00 10,00 75 60 161206002WW 160206504WW 160206504CW 160206504LW 7.0 7.0 10,00 16,00 60 75 160207004WW 161207004WW 160207004CW 161207004CW 160207004LW 7,5 8,0 10,00 11,00 60 61 160207504WW 160208004WW 160207504CW 160208004CW 160207504LW 160208004LW 8,0 8,5 20,00 11,00 80 61 161208004WW 160208504WW 160208504CW 160208504LW 9.0 9.0 11,00 22,00 61 80 160209004WW 161209004WW 160209004CW 160209004LW D WIPI A278 HANITA
