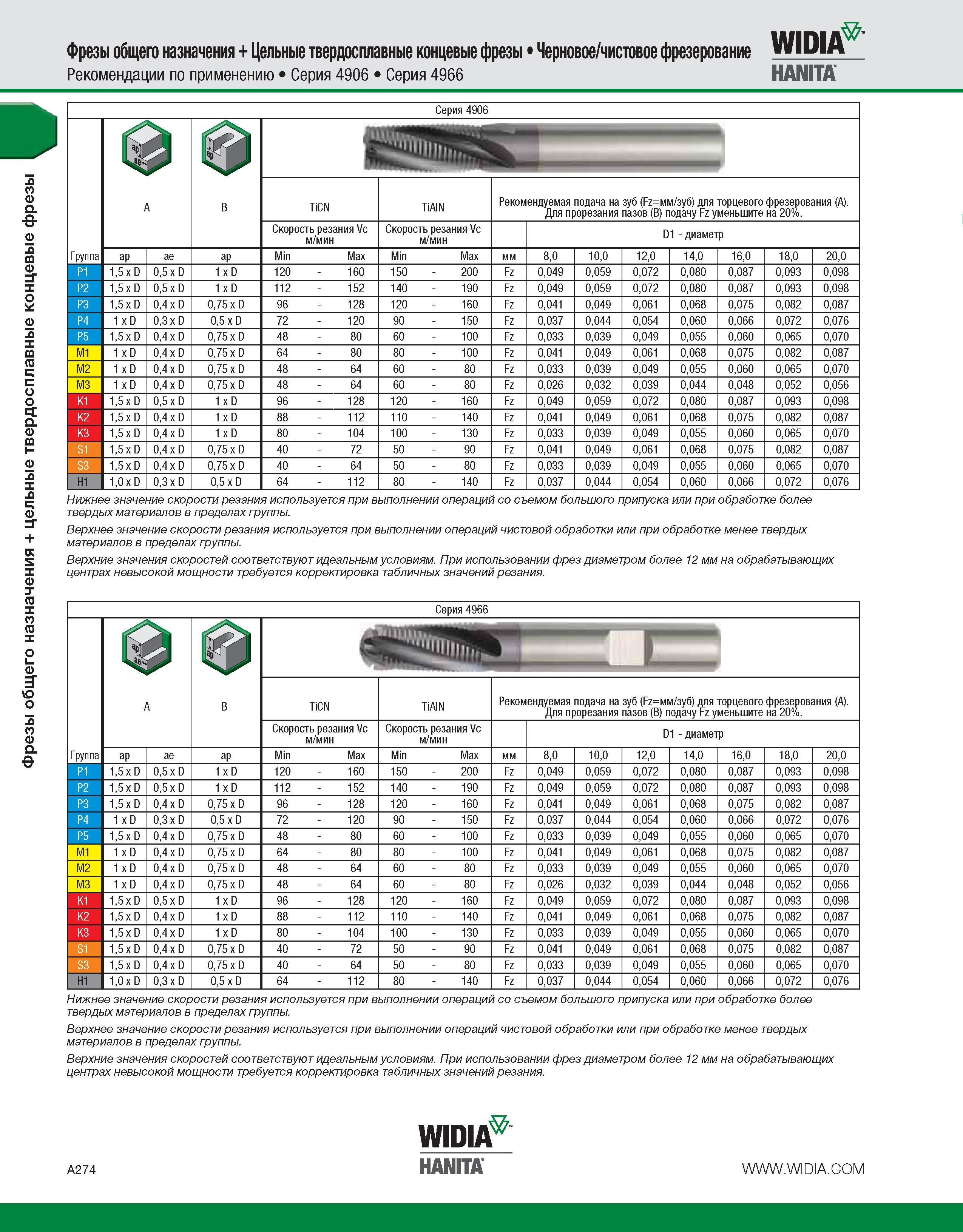

284 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A274
Каталог WIDIA 2010 Режущий осевой инструмент Стр. A274 0284 Lab2u Фрезы общего назначения + цельные твердосплавные концевые фрезы Фрезы общего назначения + Цельные твердосплавные концевые фрезы Черновое/чистовое фрезерование Wl DIА Рекомендации по применению Серия 4906 Серия 4966 HANITA Серия 4906 Группа A B t ЗДТ11) TiCN TiAlN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин Скорость резания Vc м/мин D1 - диаметр ap ae ap Min Max Min Max мм 8,0 10,0 12,0 14,0 16,0 18,0 20,0 P1 1,5 x D 0,5 x D 1 x D 120 - 160 150 - 200 Fz 0,049 0,059 0,072 0,080 0,087 0,093 0,098 P3 1,5 x D 0,5 x D 1 x D 112 - 152 140 - 190 Fz 0,049 0,059 0,072 0,080 0,087 0,093 0,098 1,5 x D 0,4 x D 0,75 x D 96 - 128 120 - 160 Fz 0,041 0,049 0,061 0,068 0,075 0,082 0,087 P4 1 x D 0,3 x D 0,5 x D 72 - 120 90 - 150 Fz 0,037 0,044 0,054 0,060 0,066 0,072 0,076 P5 1,5 x D 0,4 x D 0,75 x D 48 - 80 60 - 100 Fz 0,033 0,039 0,049 0,055 0,060 0,065 0,070 M1 1 x D 0,4 x D 0,75 x D 64 - 80 80 - 100 Fz 0,041 0,049 0,061 0,068 0,075 0,082 0,087 M2 1 x D 0,4 x D 0,75 x D 48 - 64 60 - 80 Fz 0,033 0,039 0,049 0,055 0,060 0,065 0,070 M3 1 x D 0,4 x D 0,75 x D 48 - 64 60 - 80 Fz 0,026 0,032 0,039 0,044 0,048 0,052 0,056 1,5 x D 0,5 x D 1 x D 96 - 128 120 - 160 Fz 0,049 0,059 0,072 0,080 0,087 0,093 0,098 K2 K3 1,5 x D 0,4 x D 1 x D 88 - 112 110 - 140 Fz 0,041 0,049 0,061 0,068 0,075 0,082 0,087 1,5 x D 0,4 x D 1 x D 80 - 104 100 - 130 Fz 0,033 0,039 0,049 0,055 0,060 0,065 0,070 S1 1,5 x D 0,4 x D 0,75 x D 40 - 72 50 - 90 Fz 0,041 0,049 0,061 0,068 0,075 0,082 0,087 S3 1,5 x D 0,4 x D 0,75 x D 40 - 64 50 - 80 Fz 0,033 0,039 0,049 0,055 0,060 0,065 0,070 1 H1 1,0 x D 0,3 x D 0,5 x D 64 - 112 80 - 140 Fz 0,037 0,044 0,054 0,060 0,066 0,072 0,076 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 4966 TiCN Скорость резания Vc м/мин TiAlN Скорость резания Vc м/мин Рекомендуемая подача на Для прорезания зуб =мм/зуб) для торцевого ( пазов (B) подачу Fz уменьшите н рования (A). D1 - диаметр Группа ap ae ap Min Max Min Max 8,0 10,0 12,0 14,0 16,0 18,0 20,0 1,5 x D 0,5 x D 1 x D 120 160 150 200 0,049 0,059 0,072 0,080 0,087 0,093 0,098 1,5 x D 0,5 x D 1 x D 112 152 140 190 0,049 0,059 0,072 0,080 0,087 0,093 0,098 1,5 x D 0,4 x D 0,75 x D 96 128 120 160 0,041 0,049 0,061 0,068 0,075 0,082 0,087 1 x D 0,3 x D 0,5 x D 72 120 90 150 0,037 0,044 0,054 0,060 0,066 0,072 0,076 1,5 x D 0,4 x D 0,75 x D 48 80 60 100 0,033 0,039 0,049 0,055 0,060 0,065 0,070 M1 1 x D 0,4 x D 0,75 x D 64 80 80 100 0,041 0,049 0,061 0,068 0,075 0,082 0,087 M2 1 x D 0,4 x D 0,75 x D 48 64 60 80 0,033 0,039 0,049 0,055 0,060 0,065 0,070 M3 1 x D 0,4 x D 0,75 x D 48 64 60 80 0,026 0,032 0,039 0,044 0,048 0,052 0,056 1,5 x D 0,5 x D 1 x D 96 128 120 160 0,049 0,059 0,072 0,080 0,087 0,093 0,098 1,5 x D 0,4 x D 1 x D 112 110 140 0,041 0,049 0,061 0,068 0,075 0,082 0,087 1,5 x D 0,4 x D 1 x D 80 104 100 130 0,033 0,039 0,049 0,055 0,060 0,065 0,070 1,5 x D 0,4 x D 0,75 x D 40 72 50 90 0,041 0,049 0,061 0,068 0,075 0,082 0,087 1,5 x D 0,4 x D 0,75 x D 40 64 50 80 0,033 0,039 0,049 0,055 0,060 0,065 0,070 H1 1,0 x D 0,3 x D 0,5 x D 64 112 80 140 0,037 0,044 0,054 0,060 0,066 0,072 0,076 A B мм P1 Fz Fz Fz P4 P5 Fz Fz K1 K2 K3 S1 S3 Fz Fz Fz Fz Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. WIPI A274 HANITA
