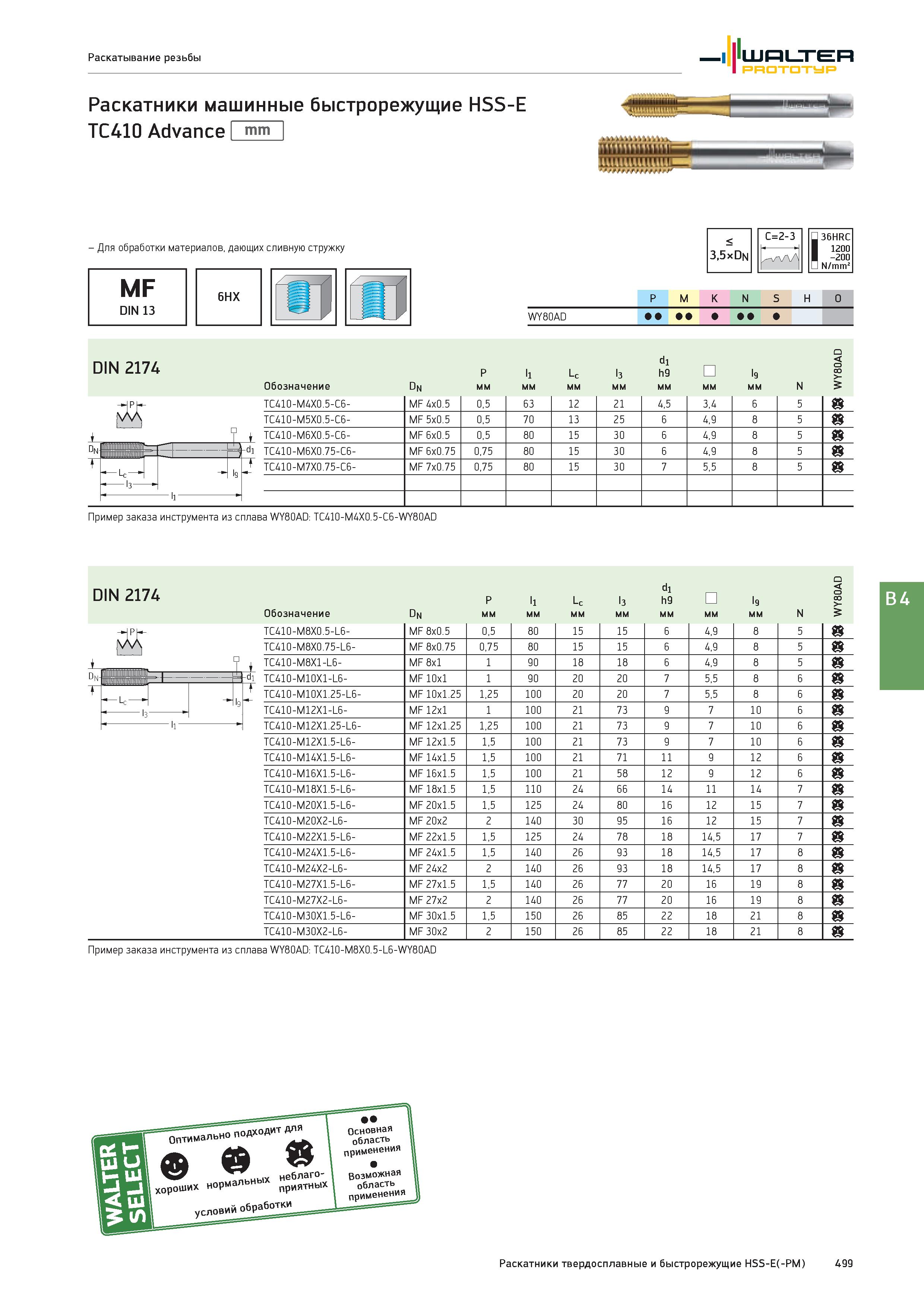

501 Каталог WALTER 2020 Новинки режущего и вспомогательного инструмента для станков Стр.499

Каталог WALTER 2020 Инструмент и оснастка Новинки Стр. 499 0501 Lab2u

Раскатывание резьбы Walter Prototyp Раскатники машинные быстрорежущие HSS-E TC410 Ahvance - Для обработки материалов, дающих сливную стружку MF DIN 13 6HX 3,5xDn C=2-3 36HRC 1200 -200 N/mm2 P M K N S H O WY80AD DIN 2174 P l1 Lc l3 h1 h9 l9 D A 0 8 >- г Обозначение Dn мм N TC410-M4X0.5-C6- MF 4x0.5 0,5 63 12 21 4,5 3,4 6 5 c TC410-M5X0.5-C6- MF 5x0.5 0,5 70 13 25 6 4,9 8 5 c TC410-M6X0.5-C6- MF 6x0.5 0,5 80 15 30 6 4,9 8 5 c TC410-M6X0.75-C6- MF 6x0.75 0,75 80 15 30 6 4,9 8 5 c TC410-M7X0.75-C6- MF 7x0.75 0,75 80 15 30 7 5,5 8 5 c Пример заказа инструмента из сплава WY80AD: TC410-M4X0.5-C6-WY80AD DIN 2174 Обозначение Dn P мм l1 мм Lc мм l3 мм 19 м мм l9 мм N D A 0 8 >- г A z TC410-M8X0.5-L6- MF 8x0.5 0,5 80 15 15 6 4,9 8 5 c TC410-M8X0.75-L6- MF 8x0.75 0,75 80 15 15 6 4,9 8 5 c i TC410-M8X1-L6- MF 8x1 1 90 18 18 6 4,9 8 5 c Dn- 4 T n 1 0 M1 0 1 L cn MF 10x1 1 90 20 20 7 5,5 8 6 c t L „ f TC410-M10X1.25-L6- MF 10x1.25 1,25 100 20 20 7 5,5 8 6 c 13 TC410-M12X1-L6- MF 12x1 1 100 21 73 9 7 10 6 c ii TC410-M12X1.25-L6- MF 12x1.25 1,25 100 21 73 9 7 10 6 c TC410-M12X1.5-L6- MF 12x1.5 1,5 100 21 73 9 7 10 6 c TC410-M14X1.5-L6- MF 14x1.5 1,5 100 21 71 11 9 12 6 c TC410-M16X1.5-L6- MF 16x1.5 1,5 100 21 58 12 9 12 6 c TC410-M18X1.5-L6- MF 18x1.5 1,5 110 24 66 14 11 14 7 c TC410-M20X1.5-L6- MF 20x1.5 1,5 125 24 80 16 12 15 7 c TC410-M20X2-L6- MF 20x2 2 140 30 95 16 12 15 7 c TC410-M22X1.5-L6- MF 22x1.5 1,5 125 24 78 18 14,5 17 7 c TC410-M24X1.5-L6- MF 24x1.5 1,5 140 26 93 18 14,5 17 8 c TC410-M24X2-L6- MF 24x2 2 140 26 93 18 14,5 17 8 c TC410-M27X1.5-L6- MF 27x1.5 1,5 140 26 77 20 16 19 8 c TC410-M27X2-L6- MF 27x2 2 140 26 77 20 16 19 8 c TC410-M30X1.5-L6- MF 30x1.5 1,5 150 26 85 22 18 21 8 c TC410-M30X2-L6- MF 30x2 2 150 26 85 22 18 21 8 c Пример заказа инструмента из сплава WY80AD: TC410-M8X0.5-L6-WY80AD Раскатники твердосплавные и быстрорежущие HSS-E(-PM) 499
