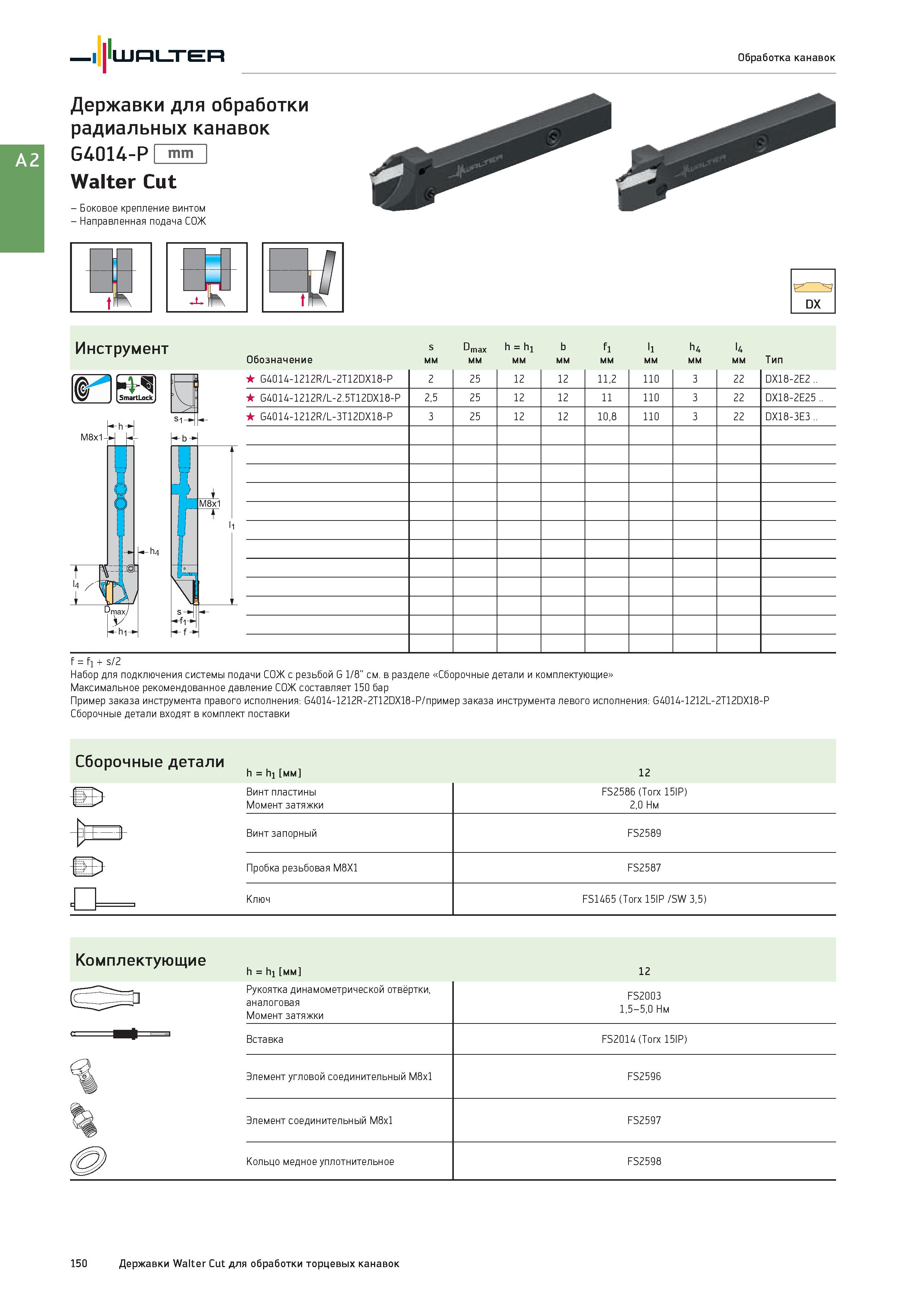

Walter Обработка канавок Державки для обработки радиальных канавок G4014-P Walter Cut - Боковое крепление винтом - Направленная подача СОЖ DX Инструмент s Dmax h = h1 b f1 l1 h4 U Обозначение мм Тип G4014-1212R/L-2T12DX18-P 2 25 12 12 11,2 110 3 22 DX18-2E2 .. G4014-1212R/L-2.5T12DX18-P 2,5 25 12 12 11 110 3 22 DX18-2E25 .. G4014-1212R/L-3T12DX18-P 3 25 12 12 10,8 110 3 22 DX18-3E3 .. f = f1 + s/2 Набор для подключения системы подачи СОЖ с резьбой G 1/8" см. в разделе Сборочные детали и комплектующие Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: G4014-1212R-2T12DX18-P/пример заказа инструмента левого исполнения: G4014-1212L-2T12DX18-P Сборочные детали входят в комплект поставки Сборочные детали h = h1 мм 12 Винт пластины FS2586 (Torx 15IP) Момент затяжки 2,0 Нм -teb Винт запорный FS2589 Пробка резьбовая M8X1 FS2587 q - Ключ FS1465 (Torx 15IP /SW 3,5) Комплектующие h = h1 мм 12 Рукоятка динамометрической отвёртки, £ аналоговая Момент затяжки FS2003 1,5-5,0 Нм Вставка FS2014 (Torx 15IP) Элемент угловой соединительный M8x1 FS2596 Элемент соединительный M8x1 FS2597 Кольцо медное уплотнительное FS2598 150 Державки Walter Cut для обработки торцевых канавок
