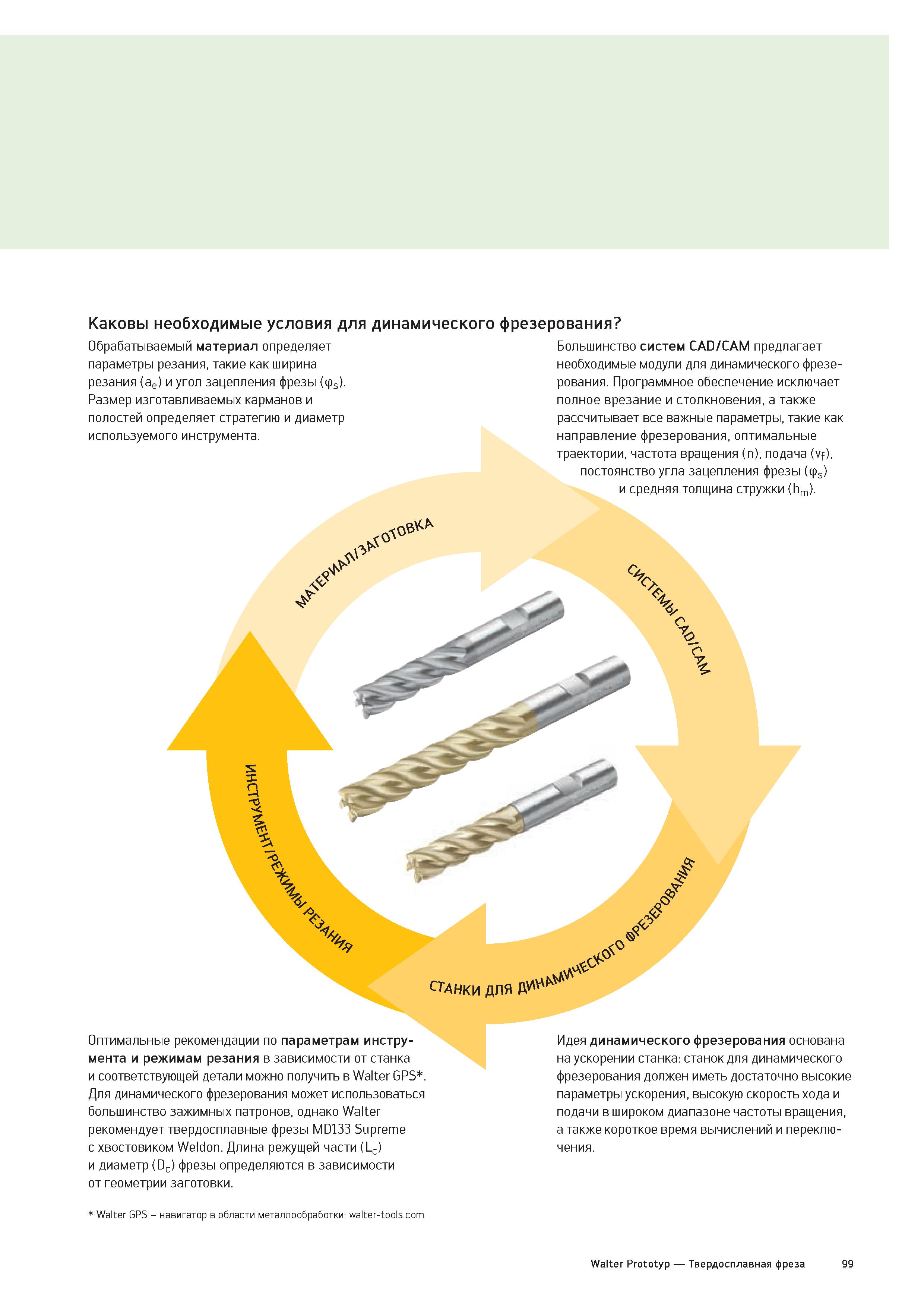

Каковы необходимые условия для динамического Обрабатываемый материал определяет параметры резания, такие как ширина резания (ae) и угол зацепления фрезы (ф5). Размер изготавливаемых карманов и полостей определяет стратегию и диаметр используемого инструмента. фрезерования Большинство систем CAD/CAM предлагает необходимые модули для динамического фрезерования. Программное обеспечение исключает полное врезание и столкновения, а также рассчитывает все важные параметры, такие как направление фрезерования, оптимальные траектории, частота вращения (n), подача (vf), постоянство угла зацепления фрезы (ф3) и средняя толщина стружки (hm). Оптимальные рекомендации по параметрам инстру мента и режимам резания в зависимости от станка и соответствующей детали можно получить в Walter GPS . Для динамического фрезерования может использоваться большинство зажимных патронов, однако Walter рекомендует твердосплавные фрезы MD133 Supreme с хвостовиком Weldon. Длина режущей части (Lc) и диаметр (Dc) фрезы определяются в зависимости от геометрии заготовки. Идея динамического фрезерования основана на ускорении станка: станок для динамического фрезерования должен иметь достаточно высокие параметры ускорения, высокую скорость хода и подачи в широком диапазоне частоты вращения, а также короткое время вычислений и переключения. Walter GPS - навигатор в области металлообработки: Walter Prototyp Твердосплавная фреза 99
