25 Каталог WALTER 2020 Станочный инструмент и технологическая оснастка Инновации Стр.23

Каталог WALTER 2020 Инструмент и оснастка Инновации Стр. 23 0025 Lab2u

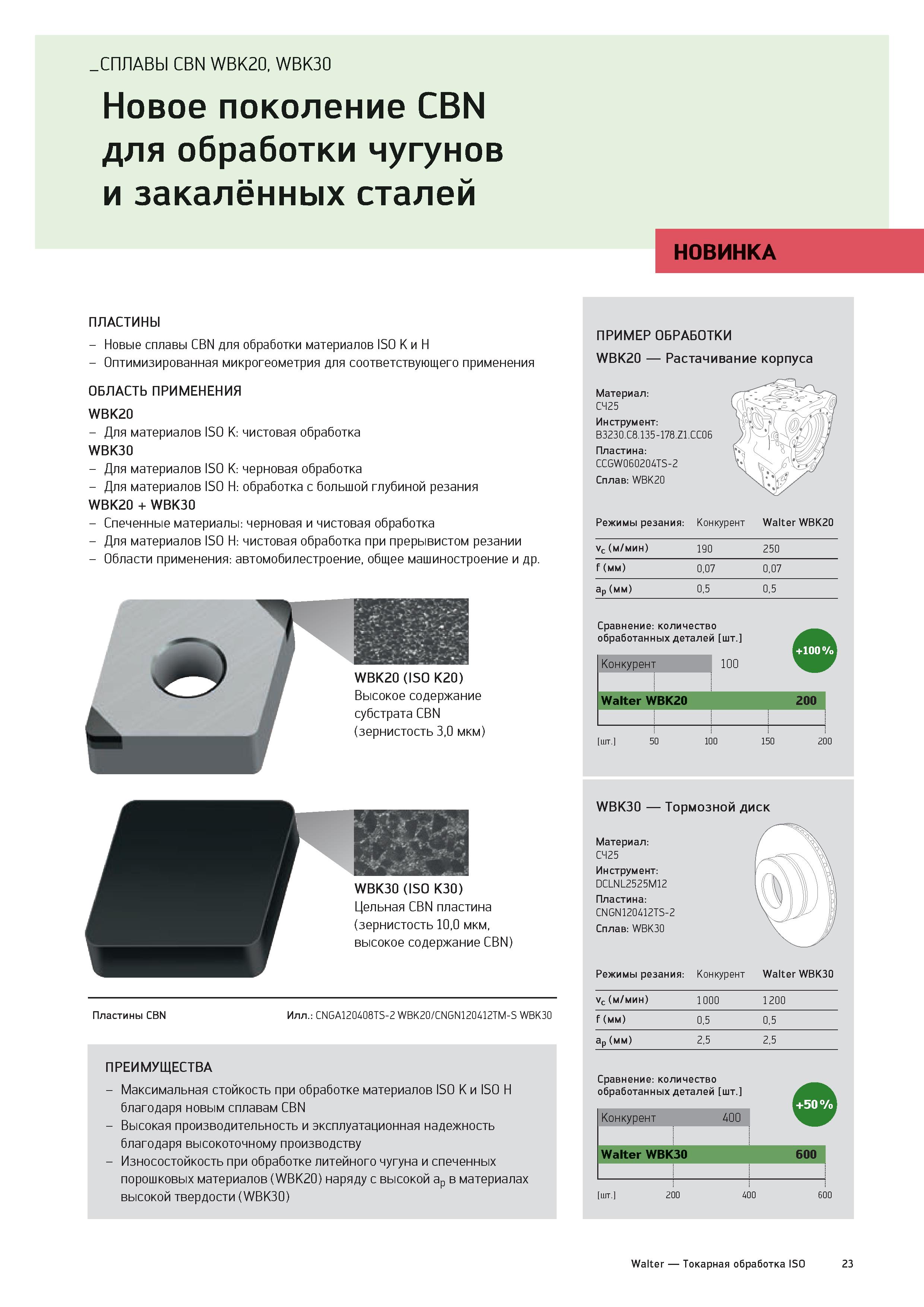

СПЛАВЫ CBN WBK20, WBK30 Новое поколение CBN для обработки чугунов и закалённых сталей НОВИНКА ПЛАСТИНЫ - Новые сплавы CBN для обработки материалов ISO K и H - Оптимизированная микрогеометрия для соответствующего применения ОБЛАСТЬ ПРИМЕНЕНИЯ WBK20 - Для материалов ISO K: чистовая обработка WBK30 - Для материалов ISO K: черновая обработка - Для материалов ISO H: обработка с большой глубиной резания WBK20 + WBK30 - Спеченные материалы: черновая и чистовая обработка - Для материалов ISO H: чистовая обработка при прерывистом резании - Области применения: автомобилестроение, общее машиностроение и др. WBK30 (ISO K30) ' щ Цельная CBN пластина W высокое содержание CBN) WBK20 (ISO K20) Высокое содержание субстрата CBN (зернистость 3,0 мкм) Пластины CBN Илл.: CNGA120408TS-2 WBK20/CNGN120412TM-S WBK30 ПРЕИМУЩЕСТВА - Максимальная стойкость при обработке материалов ISO K и ISO H благодаря новым сплавам CBN - Высокая производительность и эксплуатационная надежность благодаря высокоточному производству - Износостойкость при обработке литейного чугуна и спеченных порошковых материалов (WBK20) наряду с высокой Эр в материалах высокой твердости (WBK30) ПРИМЕР ОБРАБОТКИ WBK20 Растачивание корпуса Материал: СЧ25 Инструмент: B3230.C8.135-178.Z1.CC06 Пластина: CCGW060204TS-2 Сплав: WBK20 Режимы резания: Конкурент Walter WBK20 vc(м/мин) 190 250 f (мм) 0,07 0,07 ap (мм) 0,5 0,5 Сравнение: количество обработанных деталей шт. Конкурент 100 Walter WBK20 200 шт. 50 100 150 200 WBK30 Тормозной диск Материал: СЧ25 Инструмент: DCLNL2525M12 Пластина: CNGN120412TS-2 Сплав: WBK30 Режимы резания: Конкурент Walter WBK30 vc(м/мин) 1 000 1 200 f (мм) 0,5 0,5 ap (мм) 2,5 2,5 Сравнение: количество обработанных деталей шт. Конкурент 400 Walter WBK30 600 шт. 200 400 600 Walter Токарная обработка ISO 23
