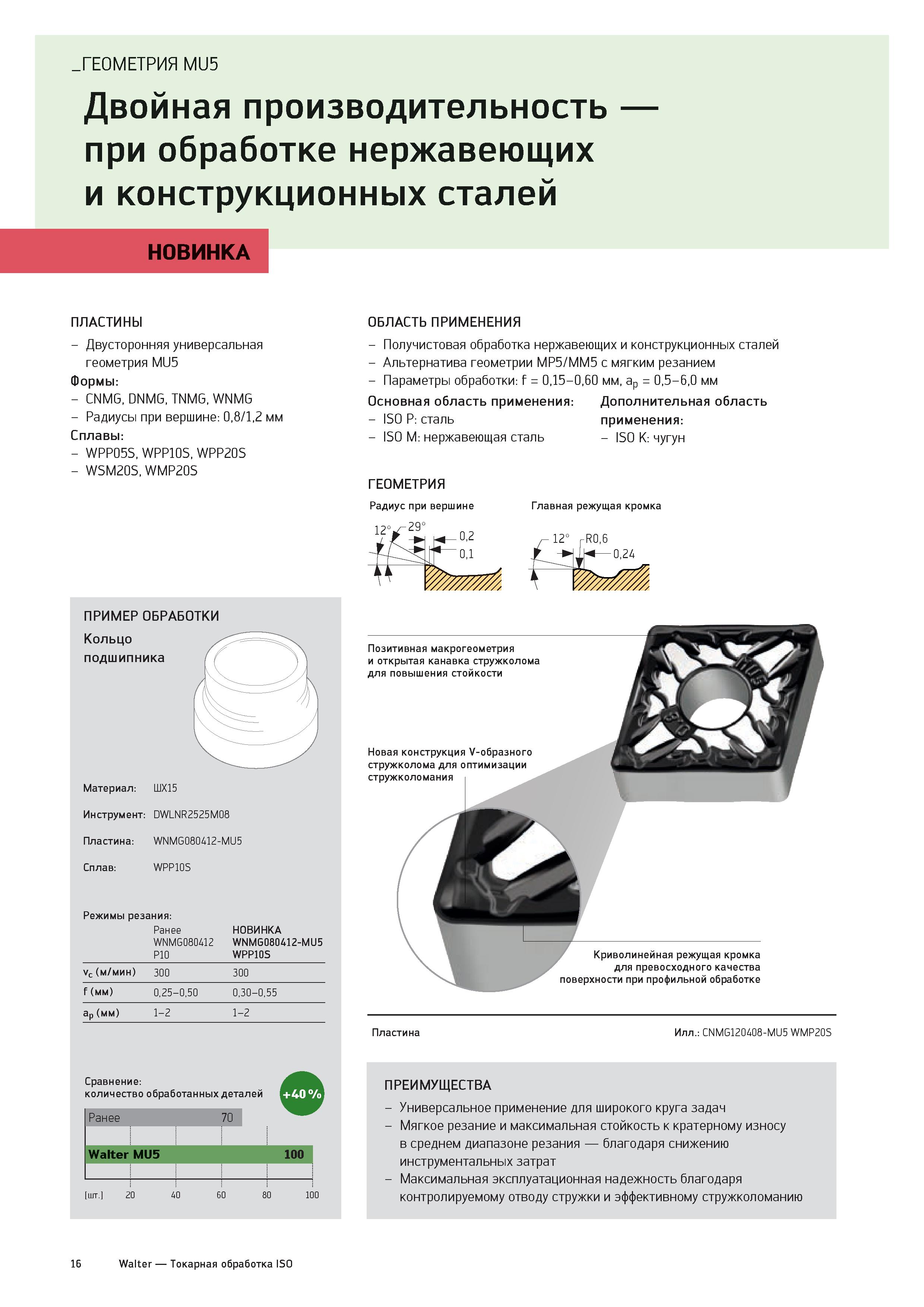

.ГЕОМЕТРИЯ MU5 Двойная производительность при обработке нержавеющих и конструкционных сталей НОВИНКА ПЛАСТИНЫ - Двусторонняя универсальная геометрия MU5 Формы: - CNMG, DNMG, TNMG, WNMG - Радиусы при вершине: 0,8/1,2 мм Сплавы: - WPP05S, WPP10S, WPP20S - WSM20S, WMP20S ОБЛАСТЬ ПРИМЕНЕНИЯ - Получистовая обработка нержавеющих и конструкционных сталей - Альтернатива геометрии MP5/MM5 с мягким резанием - Параметры обработки: f = 0,15-0,60 мм, ap = 0,5-6,0 мм Основная область применения: Дополнительная область - ISO P: сталь применения: - ISO M: нержавеющая сталь - ISO K: чугун ГЕОМЕТРИЯ Радиус при вершине - - .0,2 Главная режущая кромка 12° rR0,6 ПРИМЕР ОБРАБОТКИ Кольцо подшипника Материал: ШХ15 Инструмент: DWLNR2525M08 Пластина: WNMG080412 MU5 Сплав: WPP10S Режимы резания: Ранее WNMG080412 P10 НОВИНКА WNMG080412-MU5 WPP10S vc (м/мин) 300 300 f (мм) 0,25-0,50 0,30-0,55 ap (мм) 1-2 1-2 Сравнение: количество обработанных деталей Ранее 70 Walter MU5 100 шт. 20 40 60 80 100 Пластина Илл.: CNMG120408-MU5 WMP20S ПРЕИМУЩЕСТВА - Универсальное применение для широкого круга задач - Мягкое резание и максимальная стойкость к кратерному износу в среднем диапазоне резания благодаря снижению инструментальных затрат - Максимальная эксплуатационная надежность благодаря контролируемому отводу стружки и эффективному стружколоманию 16 Walter Токарная обработка ISO
