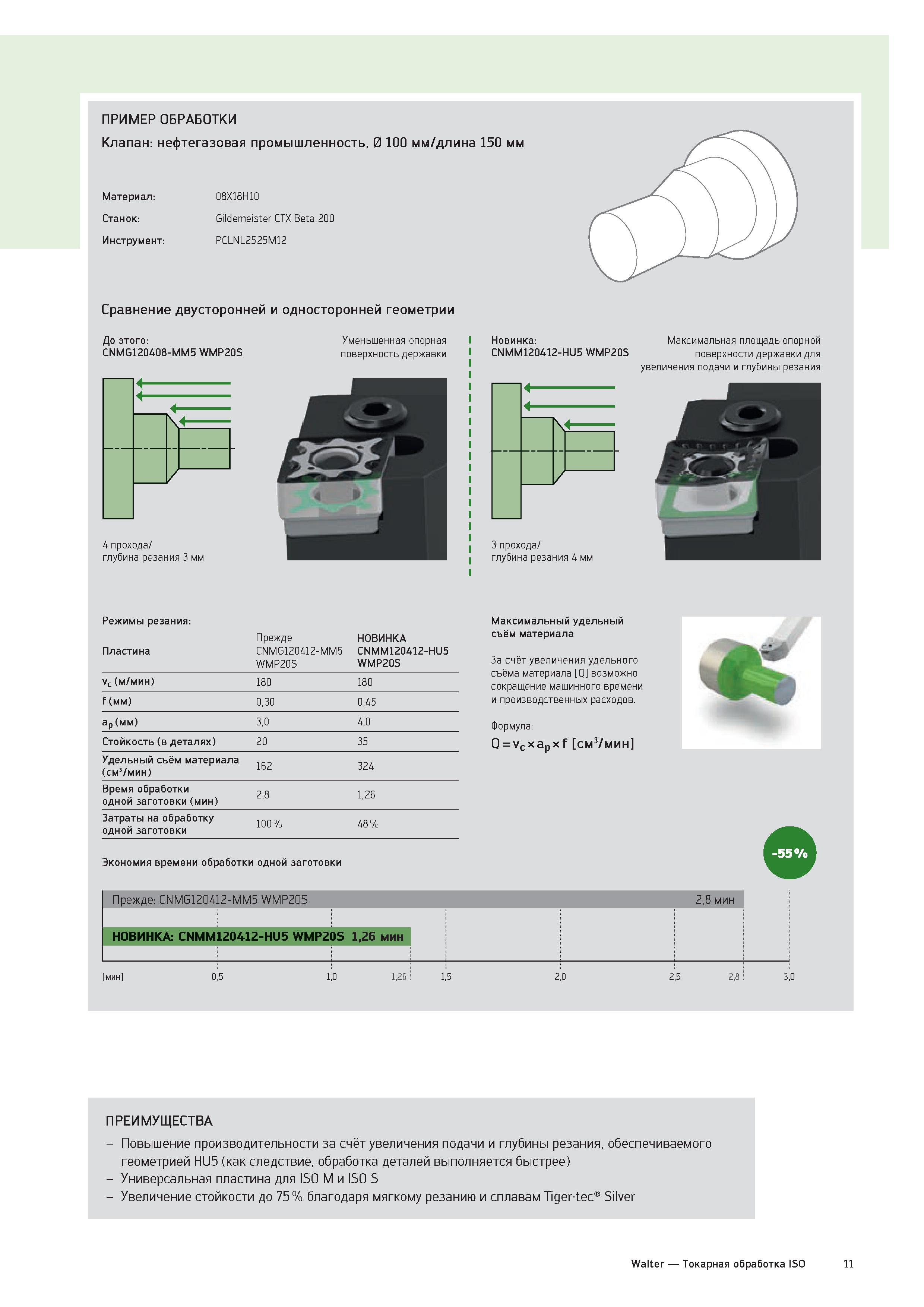

Сравнение двусторонней и односторонней геометрии До этого: CNMG120408-MM5 WMP20S 4 прохода/ глубина резания 3 мм Уменьшенная опорная поверхность державки Новинка: CNMM120412-HU5 WMP20S 3 прохода/ глубина резания 4 мм Максимальная площадь опорной поверхности державки для увеличения подачи и глубины резания Режимы резания: Пластина Прежде CNMG120412-MM5 WMP20S НОВИНКА CNMM120412-HU5 WMP20S vc (м/мин) 180 180 f (мм) 0,30 0,45 ap (мм) 3,0 4,0 Стойкость (в деталях) 20 35 Удельный сьём материала (см3/мин) 162 324 Время обработки одной заготовки(мин) 2,8 1,26 Затраты на обработку одной заготовки 100 % 48 % Экономия времени обработки одной заготовки Прежде: CNMG120412-MM5 WMP20S НОВИНКА: CNMM120412-HU5 WMP20S 1,26 мин мин 0,5 1 0 1,26 Максимальный удельный съём материала За счёт увеличения удельного съёма материала Q возможно сокращение машинного времени и производственных расходов. Формула: Q = vc х ap х f см3/мин 2,8 мин 2,5 2,8 3,0 ПРЕИМУЩЕСТВА - Повышение производительности за счёт увеличения подачи и глубины резания, обеспечиваемого геометрией HU5 (как следствие, обработка деталей выполняется быстрее) - Универсальная пластина для ISO M и ISO S - Увеличение стойкости до 75 % благодаря мягкому резанию и сплавам Tigertec Silver Walter Токарная обработка ISO 11
