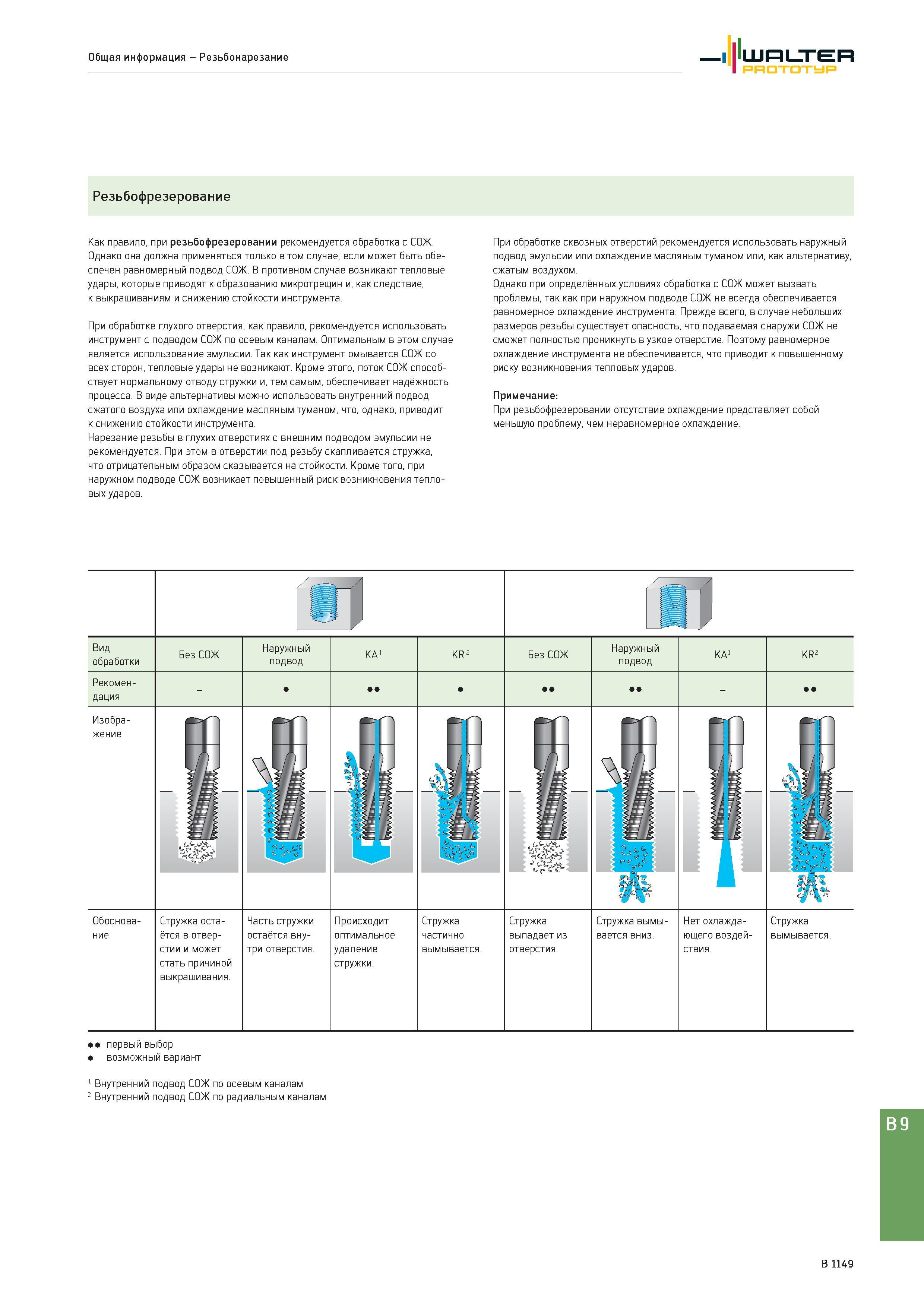

Резьбофрезерование на металлорежущих станках с ЧПУ Рекомендации немецкой компании Walter по технологии фрезерования резьбы концевыми фрезами

Резьбофрезерование на металлорежущих станках с ЧПУ Рекомендации немецкой компании Walter по технологии фрезерования резьбы концевыми фрезами

Резьбофрезерование на металлорежущих станках с ЧПУ Рекомендации немецкой компании Walter по технологии фрезерования резьбы концевыми фрезами _ Как правило, при резьбофрезеровании рекомендуется обработка с СОЖ. Однако она должна применяться только в том случае, если может быть обеспечен равномерный подвод СОЖ. В противном случае возникают тепловые удары, которые приводят к образованию микротрещин и, как следствие, к выкрашиваниям и снижению стойкости инструмента. При обработке глухого отверстия, как правило, рекомендуется использовать инструмент с подводом СОЖ по осевым каналам. Оптимальным в этом случае является использование эмульсии. Так как инструмент омывается СОЖ со всех сторон, тепловые удары не возникают. Кроме этого, поток СОЖ способствует нормальному отводу стружки и, тем самым, обеспечивает надёжность процесса. В виде альтернативы можно использовать внутренний подвод сжатого воздуха или охлаждение масляным туманом, что, однако, приводит к снижению стойкости инструмента. Нарезание резьбы в глухих отверстиях с внешним подводом эмульсии не рекомендуется. При этом в отверстии под резьбу скапливается стружка, что отрицательным образом сказывается на стойкости. Кроме того, при наружном подводе СОЖ возникает повышенный риск возникновения тепловых ударов. При обработке сквозных отверстий рекомендуется использовать наружный подвод эмульсии или охлаждение масляным туманом или, как альтернативу, сжатым воздухом. Однако при определённых условиях обработка с СОЖ может вызвать проблемы, так как при наружном подводе СОЖ не всегда обеспечивается равномерное охлаждение инструмента. Прежде всего, в случае небольших размеров резьбы существует опасность, что подаваемая снаружи СОЖ не сможет полностью проникнуть в узкое отверстие. Поэтому равномерное охлаждение инструмента не обеспечивается, что приводит к повышенному риску возникновения тепловых ударов. Примечание: При резьбофрезеровании отсутствие охлаждение представляет собой меньшую проблему, чем неравномерное охлаждение. Обоснова- ние Стружка остаётся в отверстии и может стать причиной выкрашивания. Часть стружки остаётся внутри отверстия. Происходит оптимальное удаление стружки. первый выбор возможный вариант 1 Внутренний подвод СОЖ по осевым каналам 2 Внутренний подвод СОЖ по радиальным каналам B 9 B 1149 Общая информация - Резьбонарезание Walter Prototyp
