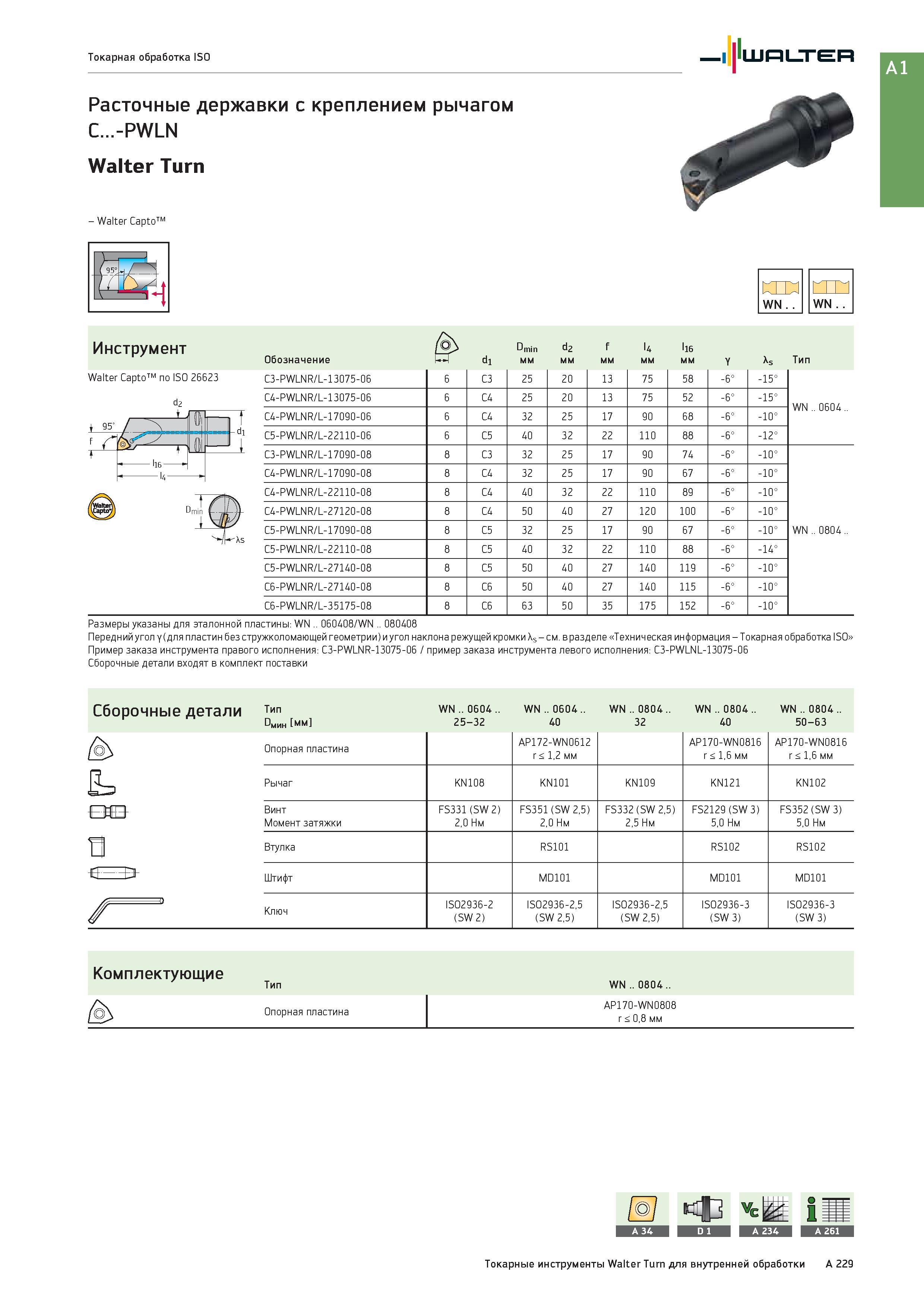

Расточные токарные державки Walter с креплением СРП рычагом C -PWLN Walter Turn с хвостовиком Capto ISO 26623 i 95; WN WN Инструмент f р Dmin d2 f l4 li6

Расточные токарные державки Walter с креплением СРП рычагом C...-PWLN Walter Turn с хвостовиком Capto ISO 26623 i 95; WN . . WN . Инструмент f р Dmin d2 f l4 li6 Обозначение м о I мм Y As Тип C3-PWLNR/L-13075-06 6 C3 25 20 13 75 58 -6° -15° WN .. 0604 .. C4-PWLNR/L-13075-06 6 C4 25 20 13 75 52 -6° -15° C4-PWLNR/L-17090-06 6 C4 32 25 17 90 68 -6° -10° C5-PWLNR/L-22110-06 6 C5 40 32 22 110 88 -6° -12° C3-PWLNR/L-17090-08 8 C3 32 25 17 90 74 -6° -10° WN .. 0804 .. C4-PWLNR/L-17090-08 8 C4 32 25 17 90 67 -6° -10° C4-PWLNR/L-22110-08 8 C4 40 32 22 110 89 -6° -10° C4-PWLNR/L-27120-08 8 C4 50 40 27 120 100 -6° -10° C5-PWLNR/L-17090-08 8 C5 32 25 17 90 67 -6° -10° C5-PWLNR/L-22110-08 8 C5 40 32 22 110 88 -6° -14° C5-PWLNR/L-27140-08 8 C5 50 40 27 140 119 -6° -10° C6-PWLNR/L-27140-08 8 C6 50 40 27 140 115 -6° -10° C6-PWLNR/L-35175-08 8 C6 63 50 35 175 152 -6° -10° Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки Xs - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-PWLNR-13075-06 / пример заказа инструмента левого исполнения: C3-PWLNL-13075-06 Сборочные детали входят в комплект поставки D Сборочные детали Тип мин мм WN .. 0604 .. 25-32 WN .. 0604 .. 40 WN .. 0804 .. 32 WN .. 0804 .. 40 WN .. 0804 .. 50-63 & Опорная пластина AP172-WN0612 r < 1,2 мм AP170-WN0816 r < 1,6 мм AP170-WN0816 r < 1,6 мм Рычаг KN108 KN101 KN109 KN121 KN102 ЕШ Винт Момент затяжки FS331 (SW 2) 2,0 Нм FS351 (SW 2,5) 2,0 Нм FS332 (SW 2,5) 2,5 Нм FS2129 (SW 3) 5,0 Нм FS352 (SW 3) 5,0 Нм n Втулка RS101 RS102 RS102 h> Штифт MD101 MD101 MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип WN .. 0804 .. Опорная пластина AP170-WN0808 r < 0,8 мм Токарные инструменты Walter Turn для внутренней обработки A 229 Токарная обработка ISO Walter Capto
