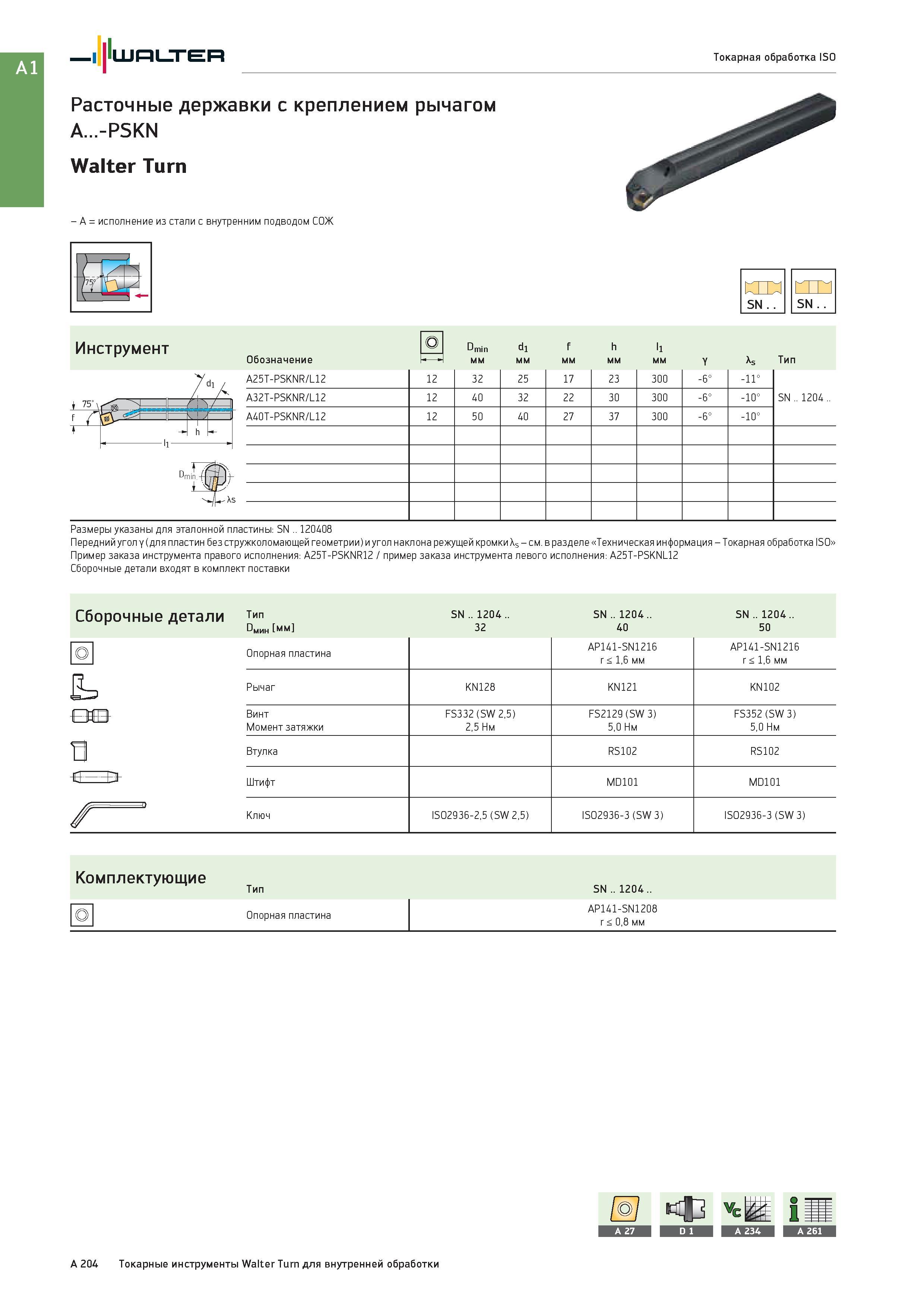

Расточные державки Walter с креплением рычагом A -PSKN Walter Turn A - исполнение из стали с внутренним подводом СОЖ SN SN Walter Токарная обработка ISO

Расточные державки Walter с креплением рычагом A...-PSKN Walter Turn A - исполнение из стали с внутренним подводом СОЖ SN . . SN Walter Токарная обработка ISO Размеры указаны для эталонной пластины: SN .. 120408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки Xs - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: A25T-PSKNR12 / пример заказа инструмента левого исполнения: A25T-PSKNL12 Сборочные детали входят в комплект поставки Сборочные детали Тип sn .. 1204 .. sn .. 1204 .. sn .. 1204 .. DHm мм 32 40 50 ъ\ Опорная пластина AP141-SN1216 r < 1,6 мм AP141-SN1216 r < 1,6 мм Рычаг KN128 KN121 KN102 £Ш Винт FS332 (SW 2,5) FS2129 (SW 3) FS352 (SW 3) Момент затяжки 2,5 Нм 5,0 Нм 5,0 Нм В Втулка RS102 RS102 fl- ы- Штифт MD101 MD101 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип SN .. 1204 .. О Опорная пластина AP141-SN1208 r < 0,8 мм A 204 Токарные инструменты Walter Turn для внутренней обработки
