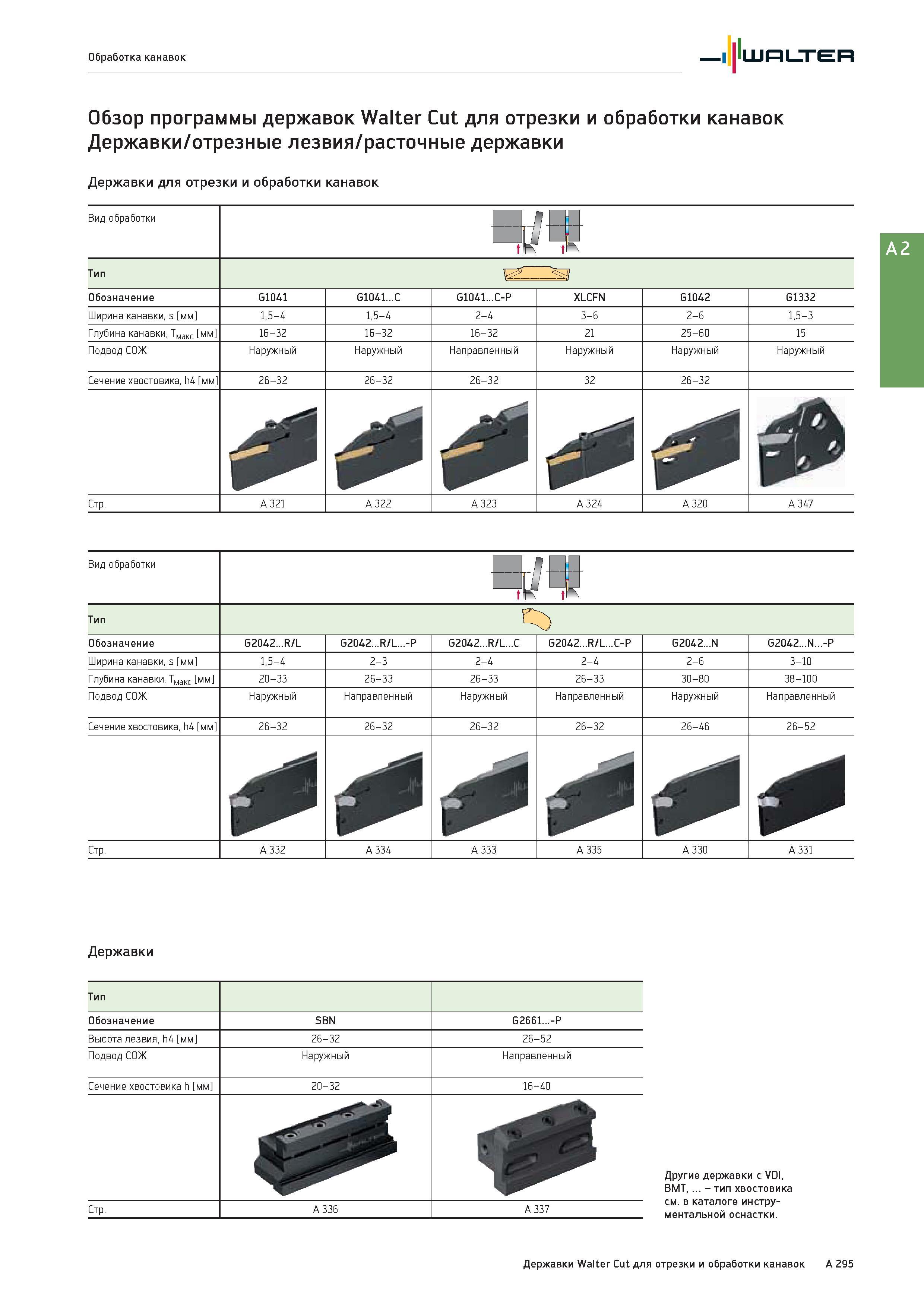

Обзор программы державок Walter Cut для отрезки и обработки канавок Державки / отрезные лезвия / расточные оправки для отрезки и обработки канавок Вид об

Обзор программы державок Walter Cut для отрезки и обработки канавок Державки / отрезные лезвия / расточные оправки для отрезки и обработки канавок Вид обработки 1 1 Тип Обозначение G1041 G1041...C G1041...C-P XLCFN G1042 G1332 Ширина канавки, s мм 1,5-4 1,5-4 2-4 3-6 2-6 1,5-3 Глубина канавки, Тмакс мм 16-32 16-32 16-32 21 25-60 15 Подвод СОЖ Наружный Направленный Наружный Обработка канавок Walter Сечение хвостовика, h4 мм 26-32 26-32 26-32 32 26-32 Стр. A 321 A 322 A 323 A 324 A 320 A 347 Вид обработки щщ Тип 1 Обозначение G2042...R/L G2042...R/L...-P G2042...R/L...C G2042...R/L...C-P G2042...N G2042...N...-P Ширина канавки, s мм 1,5-4 2-3 2-4 2-4 2-6 3-10 Глубина канавки, ТМакс мм 20-33 26-33 26-33 26-33 30-80 38-100 Подвод СОЖ Наружный Направленный Наружный Направленный Наружный Направленный Сечение хвостовика, h4 мм 26-32 26-32 26-32 26-32 26-46 26-52 Стр. A 332 A 334 A 333 A 335 A 330 A 331 Державки Тип Обозначение SBN G2661...-P Высота лезвия, h4 мм 26-32 26-52 Подвод СОЖ Наружный Направленный Сечение хвостовика h мм 20-32 16-40 Стр. A 336 A 337 Другие державки с VDI, BMT, ... - тип хвостовика см. в каталоге инструментальной оснастки. Державки Walter Cut для отрезки и обработки канавок A 295
