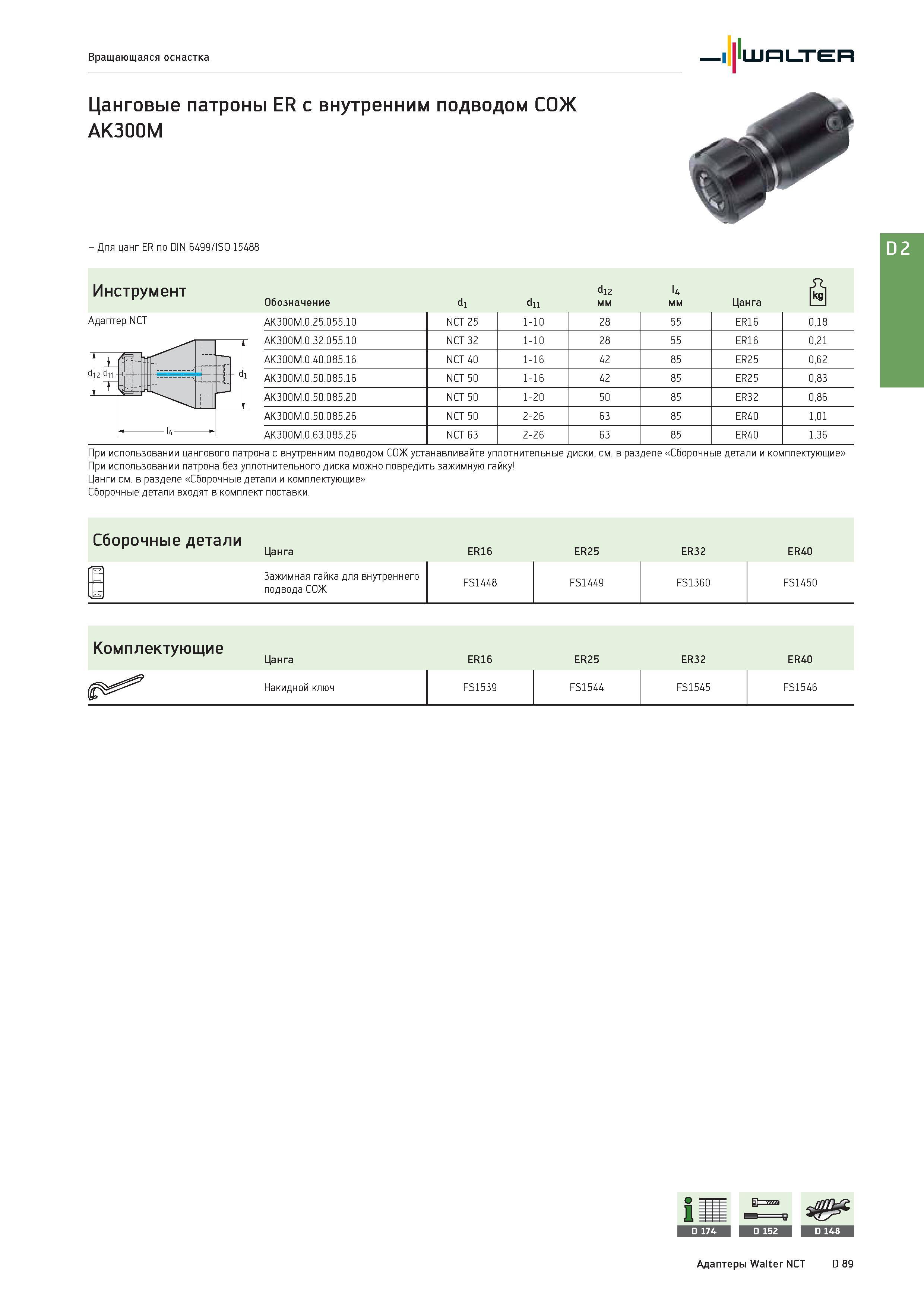

Вращающаяся оснастка Walter Цанговые патроны ER с внутренним подводом СОЖ AK300M - Для цанг ER по DIN 6499/ISO 15488 Инструмент Адаптер NCT Обозначение dl dll dl2 мм l4 мм Цанга AK300M.0.25.055.10 NCT 25 1-10 28 55 ER16 0,18 AK300M.0.32.055.10 NCT 32 1-10 28 55 ER16 0,21 AK300M.0.40.085.16 NCT 40 1-16 42 85 ER25 0,62 AK300M.0.50.085.16 NCT 50 1-16 42 85 ER25 0,83 AK300M.0.50.085.20 NCT 50 1-20 50 85 ER32 0,86 AK300M.0.50.085.26 NCT 50 2-26 63 85 ER40 1,01 AK300M.0.63.085.26 NCT 63 2-26 63 85 ER40 1,36 При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные диски, см. в разделе Сборочные детали и комплектующие При использовании патрона без уплотнительного диска можно повредить зажимную гайку1 Цанги см. в разделе Сборочные детали и комплектующие Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER16 ER25 ER32 ER40 F s Зажимная гайка для внутреннего подвода СОЖ FS1448 FS1449 FS1360 FS1450 Комплектующие Цанга ER16 ER25 ER32 ER40 Накидной ключ FS1539 FS1544 FS1545 FS1546 Адаптеры Walter NCT D 89
