2493 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.D81

Каталог WALTER 2017 Инструмент и оснастка Стр. D81 2493 Lab2u

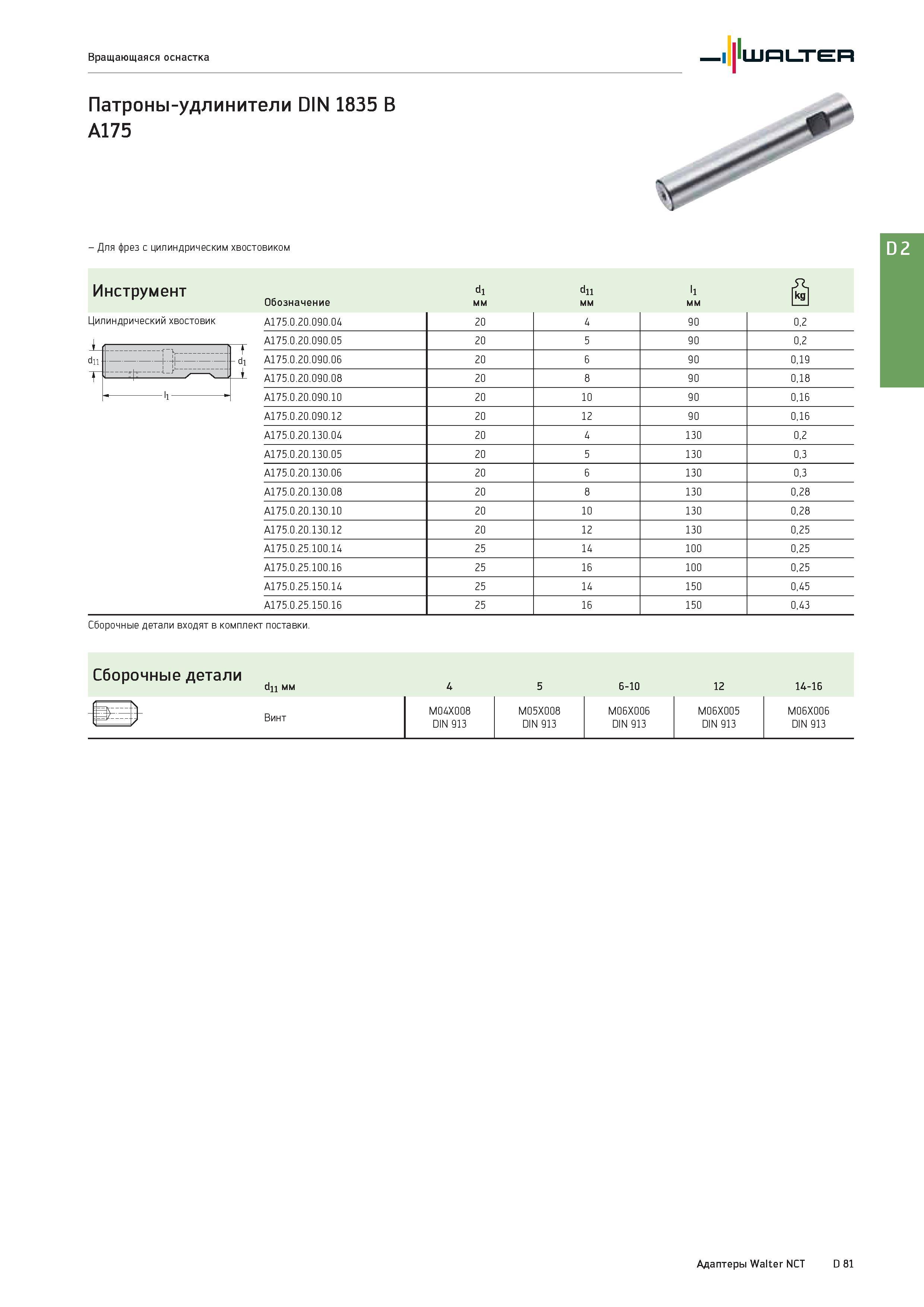

- Для фрез с цилиндрическим хвостовиком Инструмент Обозначение d1 мм d11 мм l1 мм Цилиндрический хвостовик A175.0.20.090.04 20 4 90 0,2 h A175.0.20.090.05 20 5 90 0,2 dii ' - -tb - -di A175.0.20.090.06 20 6 90 0,19 t A175.0.20.090.08 20 8 90 0,18 - A175.0.20.090.10 20 10 90 0,16 A175.0.20.090.12 20 12 90 0,16 A175.0.20.130.04 20 4 130 0,2 A175.0.20.130.05 20 5 130 0,3 A175.0.20.130.06 20 6 130 0,3 A175.0.20.130.08 20 8 130 0,28 A175.0.20.130.10 20 10 130 0,28 A175.0.20.130.12 20 12 130 0,25 A175.0.25.100.14 25 14 100 0,25 A175.0.25.100.16 25 16 100 0,25 A175.0.25.150.14 25 14 150 0,45 A175.0.25.150.16 25 16 150 0,43 Сборочные детали входят в комплект поставки. Сборочные детали WB- dn мм Винт M04X008 DIN 913 M05X008 DIN 913 6-10 M06X006 DIN 913 12 M06X005 DIN 913 14-16 M06X006 DIN 913 4 5 Адаптеры Walter NCT D 81
