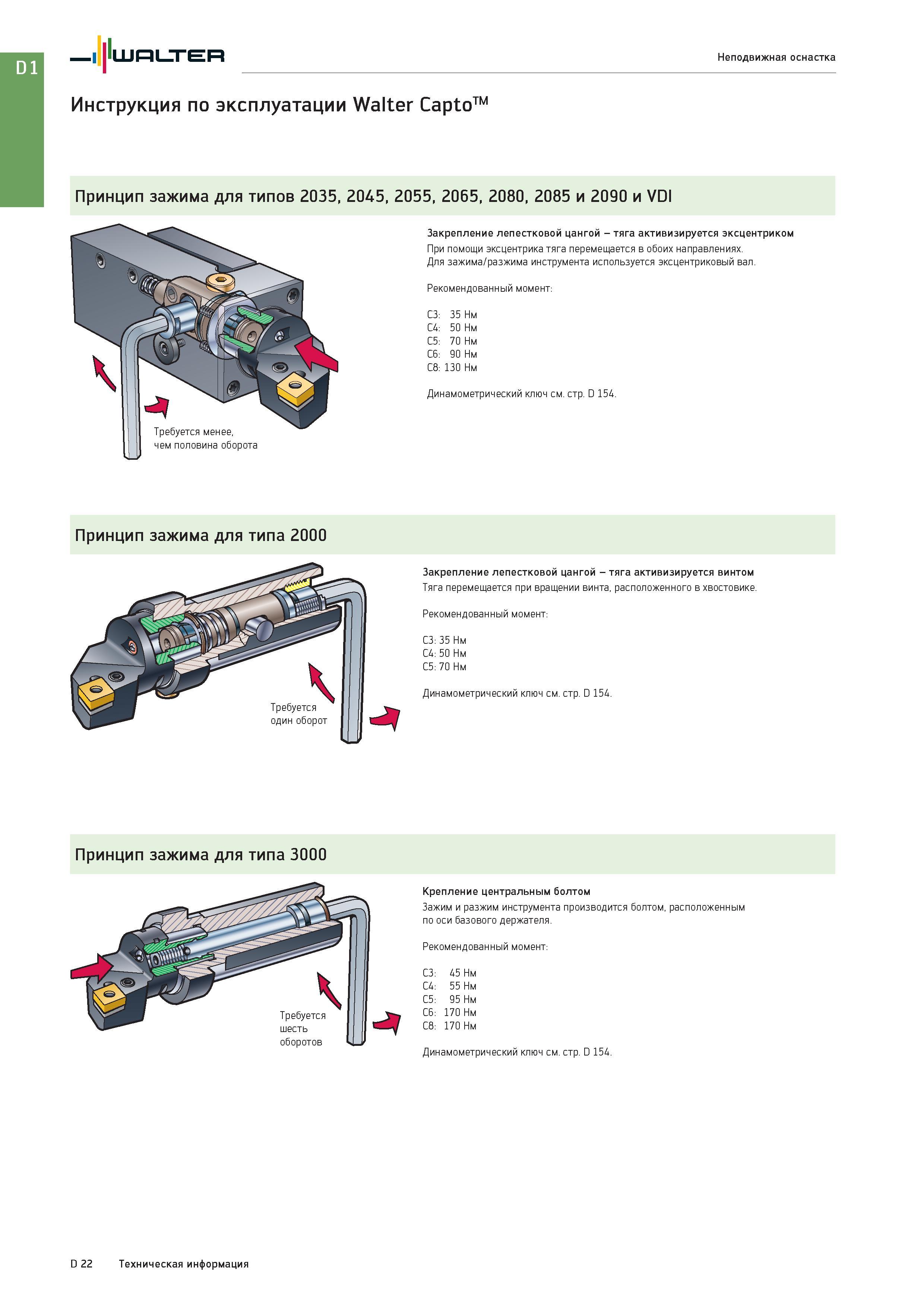

Каталог WALTER 2017 Инструмент и оснастка Стр. D22 2434 Lab2u Walter Неподвижная оснастка Инструкция по эксплуатации Walter CaptoTM Принцип зажима для типов 2035, 2045, 2055, 2065, 2080, 2085 и 2090 и VDI Закрепление лепестковой цангой - тяга активизируется эксцентриком При помощи эксцентрика тяга перемещается в обоих направлениях. Для зажима/разжима инструмента используется эксцентриковый вал. Рекомендованный момент: C3 35 Нм C4 50 Нм C5 0 7 Нм C6 90 Нм 8 C 130 Нм Динамометрический ключ см. стр. D 154. Принцип зажима для типа 2000 Закрепление лепестковой цангой - тяга активизируется винтом Тяга перемещается при вращении винта, расположенного в хвостовике. Рекомендованный момент: C3: 35 Нм C4: 50 Нм C5: 70 Нм Динамометрический ключ см. стр. D 154. Принцип зажима для типа 3000 Крепление центральным болтом Зажим и разжим инструмента производится болтом, расположенным по оси базового держателя. Рекомендованный момент: C3: 45 Нм C4: 55 Нм C5: 95 Нм C6: 170 Нм C8: 170 Нм Динамометрический ключ см. стр. D 154. D 22 Техническая информация
