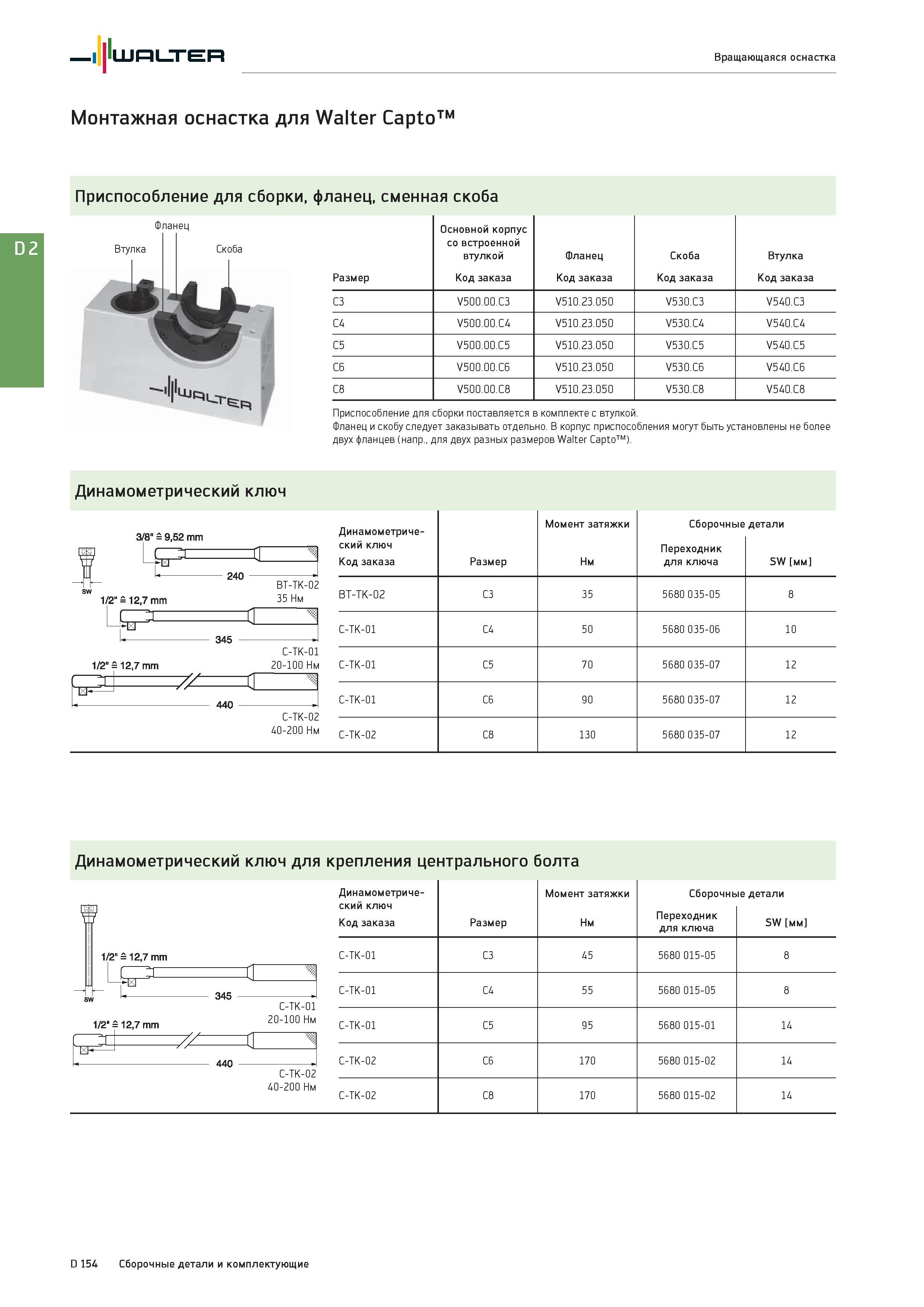

Walter Вращающаяся оснастка Монтажная оснастка для Walter Capto тм Приспособление для сборки, фланец, сменная скоба Фланец Размер Основной корпус со встроенной втулкой Код заказа Фланец Код заказа Скоба Код заказа Втулка Код заказа C3 V500.00.C3 V510.23.050 V530.C3 V540.C3 C4 V500.00.C4 V510.23.050 V530.C4 V540.C4 C5 V500.00.C5 V510.23.050 V530.C5 V540.C5 C6 V500.00.C6 V510.23.050 V530.C6 V540.C6 C8 V500.00.C8 V510.23.050 V530.C8 V540.C8 Приспособление для сборки поставляется в комплекте с втулкой. Фланец и скобу следует заказывать отдельно. В корпус приспособления могут быть установлены не более двух фланцев (напр., для двух разных размеров Walter Capto ). Динамометрический ключ 3/8" 9,52 mm 240 1/2" £12,7 mm I 11 345 C-TK-01 1/2" £12,7 mm : у 7 и- 440 BT-TK-02 35 Нм C-TK-02 40-200 Нм Динамометрический ключ Код заказа Размер Момент затяжки Нм Сборочные Переходник для ключа детали SW мм BT-TK-02 C3 35 5680 035-05 8 C-TK-01 C4 50 5680 035-06 10 C-TK-01 C5 70 5680 035-07 12 C-TK-01 C6 90 5680 035-07 12 C-TK-02 C8 130 5680 035-07 12 Динамометрический ключ для крепления центрального болта Динамометрический ключ Код заказа Размер Момент затяжки Нм Сборочнь Переходник для ключа е детали SW мм 1/2" = 12,7 mm I "1 C-TK-01 C3 45 5680 015-05 8 у... -Л U 111 sw 345 C-TK-01 1/2-£12,7 mm 20-100 Нм C-TK-01 C4 55 5680 015-05 8 C-TK-01 C5 95 5680 015-01 14 ГГ /7 ’Ч. 440 C-TK-02 C-TK-02 C6 170 5680 015-02 14 40-200 Нм C-TK-02 C8 170 5680 015-02 14 D 154 Сборочные детали и комплектующие
