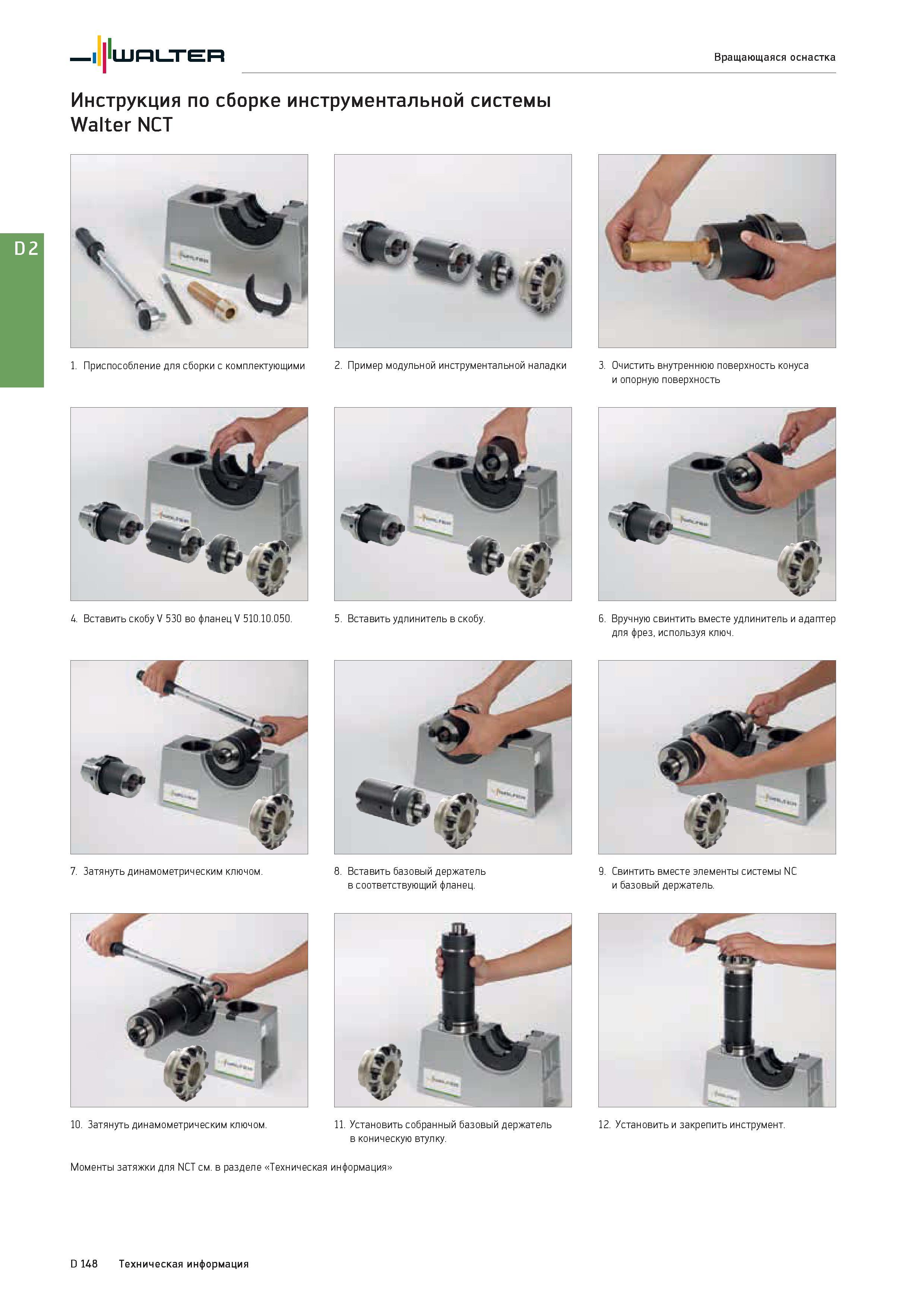

Каталог WALTER 2017 Инструмент и оснастка Стр. D148 2560 Lab2u Walter Вращающаяся оснастка Инструкция по сборке инструментальной системы Walter NCT 1. Приспособление для сборки с комплектующими 2. Пример модульной инструментальной наладки 3. Очистить внутреннюю поверхность конуса и опорную поверхность 4. Вставить скобу V 530 во фланец V 510.10.050. 5. Вставить удлинитель в скобу. 6. Вручную свинтить вместе удлинитель и адаптер для фрез, используя ключ. 7. Затянуть динамометрическим ключом. 8. Вставить базовый держатель 9. Свинтить вместе элементы системы NC в соответствующий фланец. и базовый держатель. 10. Затянуть динамометрическим ключом. 11. Установить собранный базовый держатель 12. Установить и закрепить инструмент. в коническую втулку. Моменты затяжки для NCT см. в разделе Техническая информация D 148 Техническая информация
