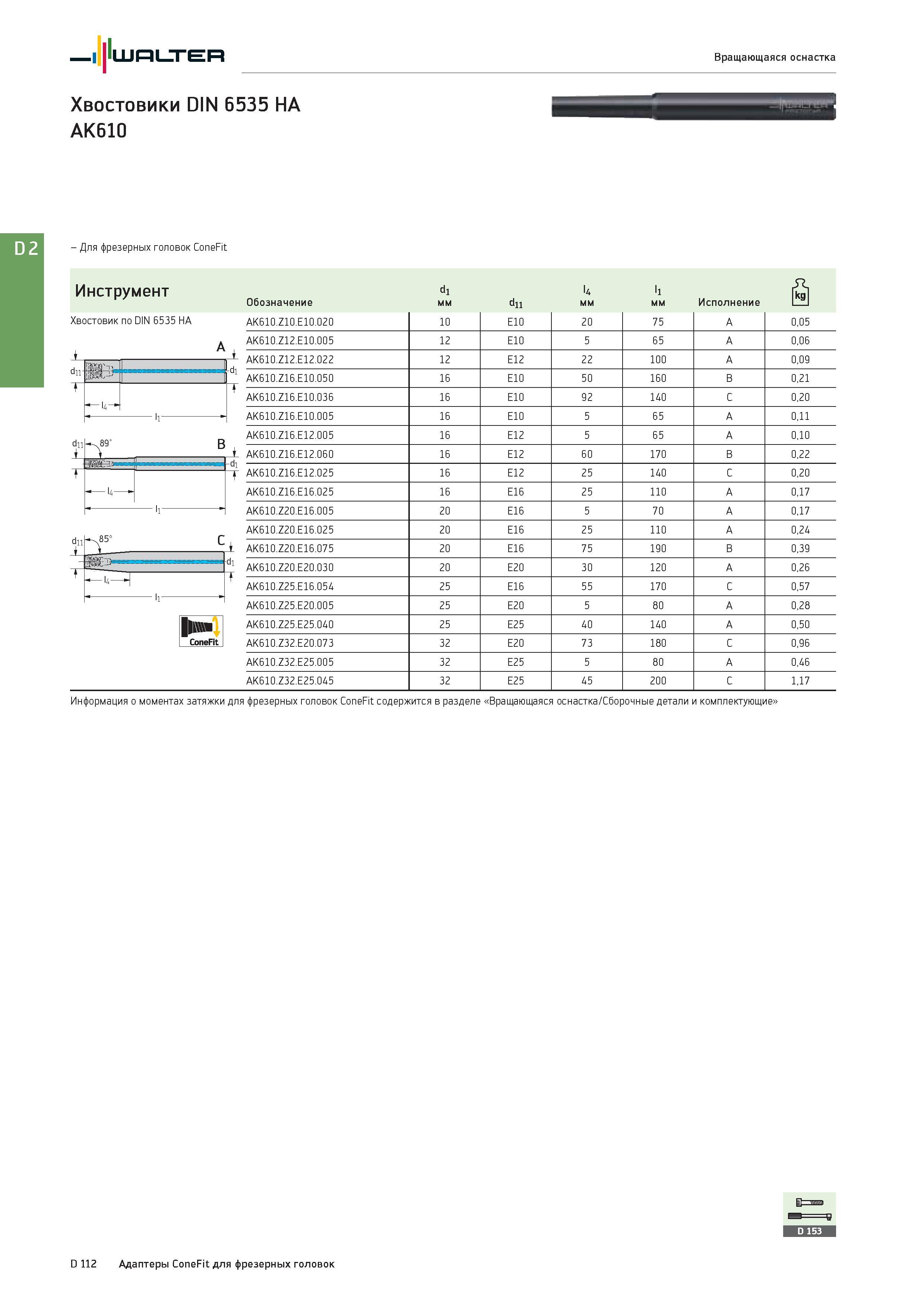

Walter Хвостовики DIN 6535 HA AK610 Вращающаяся оснастка - Для фрезерных головок ConeFit Инструмент Хвостовик по DIN 6535 HA цилиндрический (ц/х) A t + dii -,89' B t 1 li dii L Ln Ti C t Обозначение d1 мм d11 u мм l1 мм Исполнение AK610.Z10.E10.020 10 E10 20 75 A 0,05 AK610.Z12.E10.005 12 E10 5 65 A 0,06 AK610.Z12.E12.022 12 E12 22 100 A 0,09 AK610.Z16.E10.050 16 E10 50 160 B 0,21 AK610.Z16.E10.036 16 E10 92 140 C 0,20 AK610.Z16.E10.005 16 E10 5 65 A 0,11 AK610.Z16.E12.005 16 E12 5 65 A 0,10 AK610.Z16.E12.060 16 E12 60 170 B 0,22 AK610.Z16.E12.025 16 E12 25 140 C 0,20 AK610.Z16.E16.025 16 E16 25 110 A 0,17 AK610.Z20.E16.005 20 E16 5 70 A 0,17 AK610.Z20.E16.025 20 E16 25 110 A 0,24 AK610.Z20.E16.075 20 E16 75 190 B 0,39 AK610.Z20.E20.030 20 E20 30 120 A 0,26 AK610.Z25.E16.054 25 E16 55 170 C 0,57 AK610.Z25.E20.005 25 E20 5 80 A 0,28 AK610.Z25.E25.040 25 E25 40 140 A 0,50 AK610.Z32.E20.073 32 E20 73 180 C 0,96 AK610.Z32.E25.005 32 E25 5 80 A 0,46 AK610.Z32.E25.045 32 E25 45 200 C 1,17 Информация о моментах затяжки для фрезерных головок ConeFit содержится в разделе Вращающаяся оснастка/Сборочные детали и комплектующие D 112 Адаптеры ConeFit для фрезерных головок
