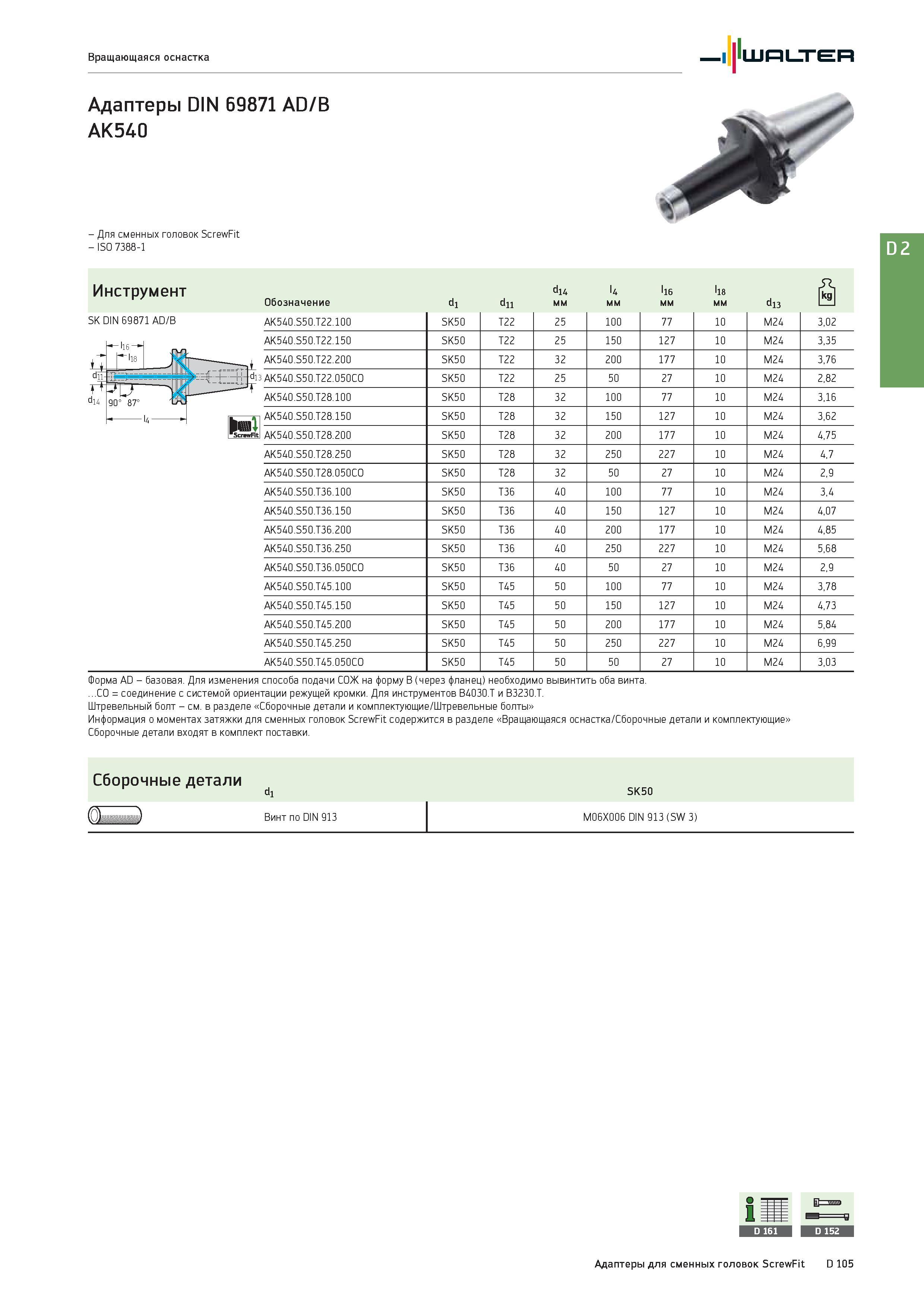

Вращающаяся оснастка Walter Адаптеры DIN 69871 AD/B AK540 - Для сменных головок ScrewFit - ISO 7388-1 Инструмент Обозначение dl dll di4 мм l4 мм to 2 2 2 d13 SK DIN 69871 AD/B AK540.S50.T22.100 SK50 T22 25 100 77 10 M24 3,02 + 1 Ae AK540.S50.T22.150 SK50 T22 25 150 127 10 M24 3,35 AK540.S50.T22.200 SK50 T22 32 200 177 10 M24 3,76 dll- UULuv vr T nnnar L Jifdp AK540.S50.T22.050C0 SK50 T22 25 50 27 10 M24 2,82 + 1 di4 U 90° 87° -сЗг- AK540.S50.T28.100 SK50 T28 32 100 77 10 M24 3,16 4 hn.n'l AK540.S50.T28.150 SK50 T28 32 150 127 10 M24 3,62 ни ScrewHt AK540.S50.T28.200 SK50 T28 32 200 177 10 M24 4,75 AK540.S50.T28.250 SK50 T28 32 250 227 10 M24 4,7 AK540.S50.T28.050C0 SK50 T28 32 50 27 10 M24 2,9 AK540.S50.T36.100 SK50 T36 40 100 77 10 M24 3,4 AK540.S50.T36.150 SK50 T36 40 150 127 10 M24 4,07 AK540.S50.T36.200 SK50 T36 40 200 177 10 M24 4,85 AK540.S50.T36.250 SK50 T36 40 250 227 10 M24 5,68 AK540.S50.T36.050C0 SK50 T36 40 50 27 10 M24 2,9 AK540.S50.T45.100 SK50 T45 50 100 77 10 M24 3,78 AK540.S50.T45.150 SK50 T45 50 150 127 10 M24 4,73 AK540.S50.T45.200 SK50 T45 50 200 177 10 M24 5,84 AK540.S50.T45.250 SK50 T45 50 250 227 10 M24 6,99 AK540.S50.T45.050C0 SK50 T45 50 50 27 10 M24 3,03 Форма AD - базовая. Для изменения способа подачи СОЖ на форму B (через фланец) необходимо вывинтить оба винта. ...CO = соединение с системой ориентации режущей кромки. Для инструментов B4030.T и B3230.T. Штревельный болт - см. в разделе Сборочные детали и комплектующие/Штревельные болты Информация о моментах затяжки для сменных головок ScrewFit содержится в разделе Вращающаяся оснастка/Сборочные детали и комплектующие Сборочные детали входят в комплект поставки. Сборочные детали SK50 fflLniniimin) Винт по DIN 913 M06X006 DIN 913 (SW 3) Адаптеры для сменных головок ScrewFit D 105
