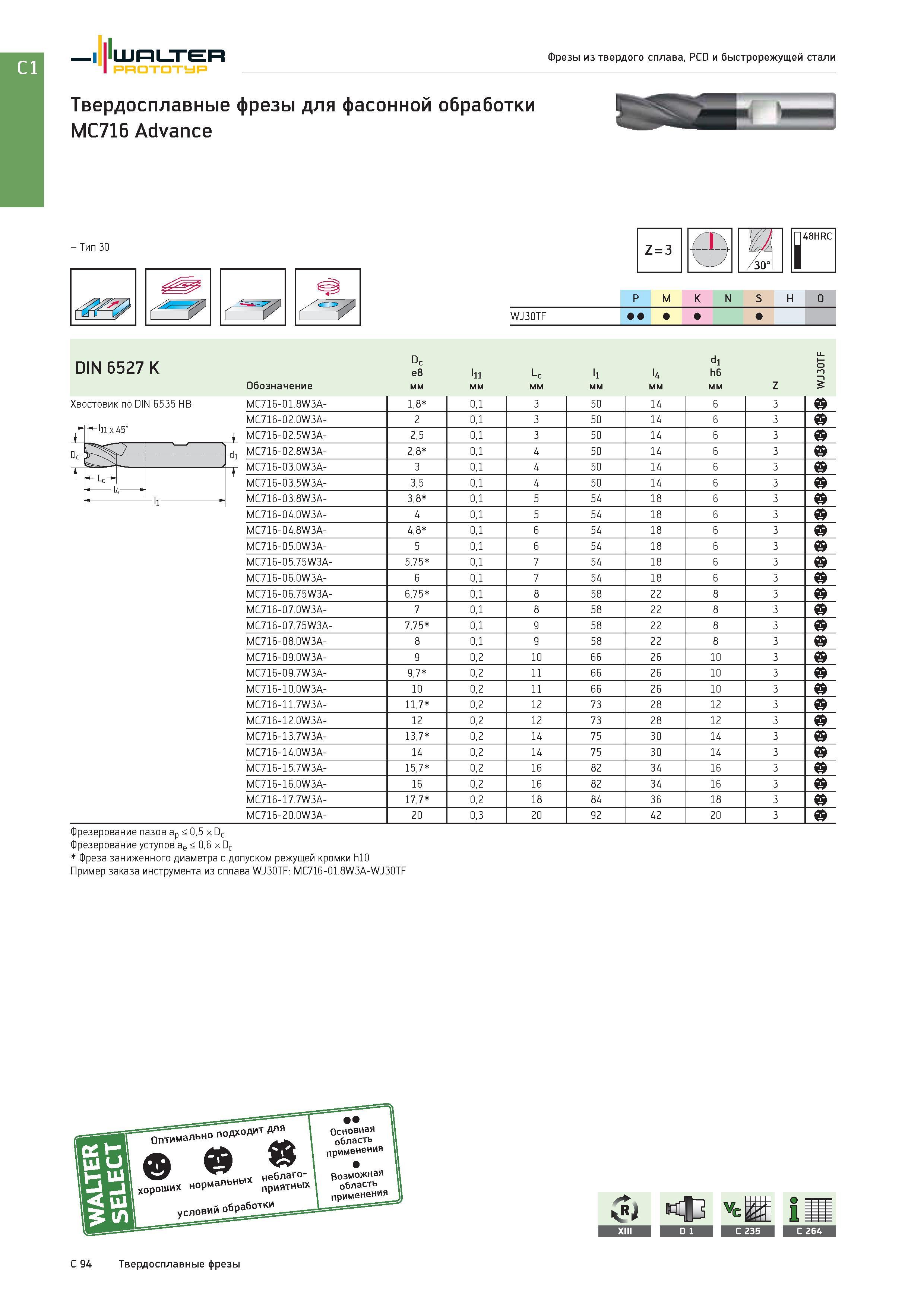

Walter Prototyp Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для фасонной обработки MC716 Advance DIN 6527 K Обозначение Dc e8 мм 1ll мм Lc мм l1 мм l4 мм dl h6 мм Z u I о m Хвостовик по DIN 6535 HB Цилиндрический типа Weldon 45' MC716-01.8W3A- 1,8 0,1 3 50 14 6 3 b - Ми x MC716-02.0W3A- 2 0,1 3 50 14 6 3 b j MC716-02.5W3A- 2,5 0,1 3 50 14 6 3 b Пг1 dl MC716-02.8W3A- 2,8 0,1 4 50 14 6 3 b 1 -j MC716-03.0W3A- 3 0,1 4 50 14 6 3 b U- MC716-03.5W3A- 3,5 0,1 4 50 14 6 3 b ll MC716-03.8W3A- 3,8 0,1 5 54 18 6 3 b MC716-04.0W3A- 4 0,1 5 54 18 6 3 b MC716-04.8W3A- 4,8 0,1 6 54 18 6 3 b MC716-05.0W3A- 5 0,1 6 54 18 6 3 b MC716-05.75W3A- 5,75 0,1 7 54 18 6 3 b MC716-06.0W3A- 6 0,1 7 54 18 6 3 b MC716-06.75W3A- 6,75 0,1 8 58 22 8 3 b MC716-07.0W3A- 7 0,1 8 58 22 8 3 b MC716-07.75W3A- 7,75 0,1 9 58 22 8 3 b MC716-08.0W3A- 8 0,1 9 58 22 8 3 b MC716-09.0W3A- 9 0,2 10 66 26 10 3 b MC716-09.7W3A- 9,7 0,2 11 66 26 10 3 b MC716-10.0W3A- 10 0,2 11 66 26 10 3 b MC716-11.7W3A- 11,7 0,2 12 73 28 12 3 b MC716-12.0W3A- 12 0,2 12 73 28 12 3 b MC716-13.7W3A- 13,7 0,2 14 75 30 14 3 b MC716-14.0W3A- 14 0,2 14 75 30 14 3 b MC716-15.7W3A- 15,7 0,2 16 82 34 16 3 b MC716-16.0W3A- 16 0,2 16 82 34 16 3 b MC716-17.7W3A- 17,7 0,2 18 84 36 18 3 b MC716-20.0W3A- 20 0,3 20 92 42 20 3 b Фрезерование пазов ap < 0,5 х Dc Фрезерование уступов ае < 0,6 х Dc Фреза заниженного диаметра с допуском режущей кромки h10 Пример заказа инструмента из сплава WJ30TF: MC716-01.8W3A-WJ30TF
