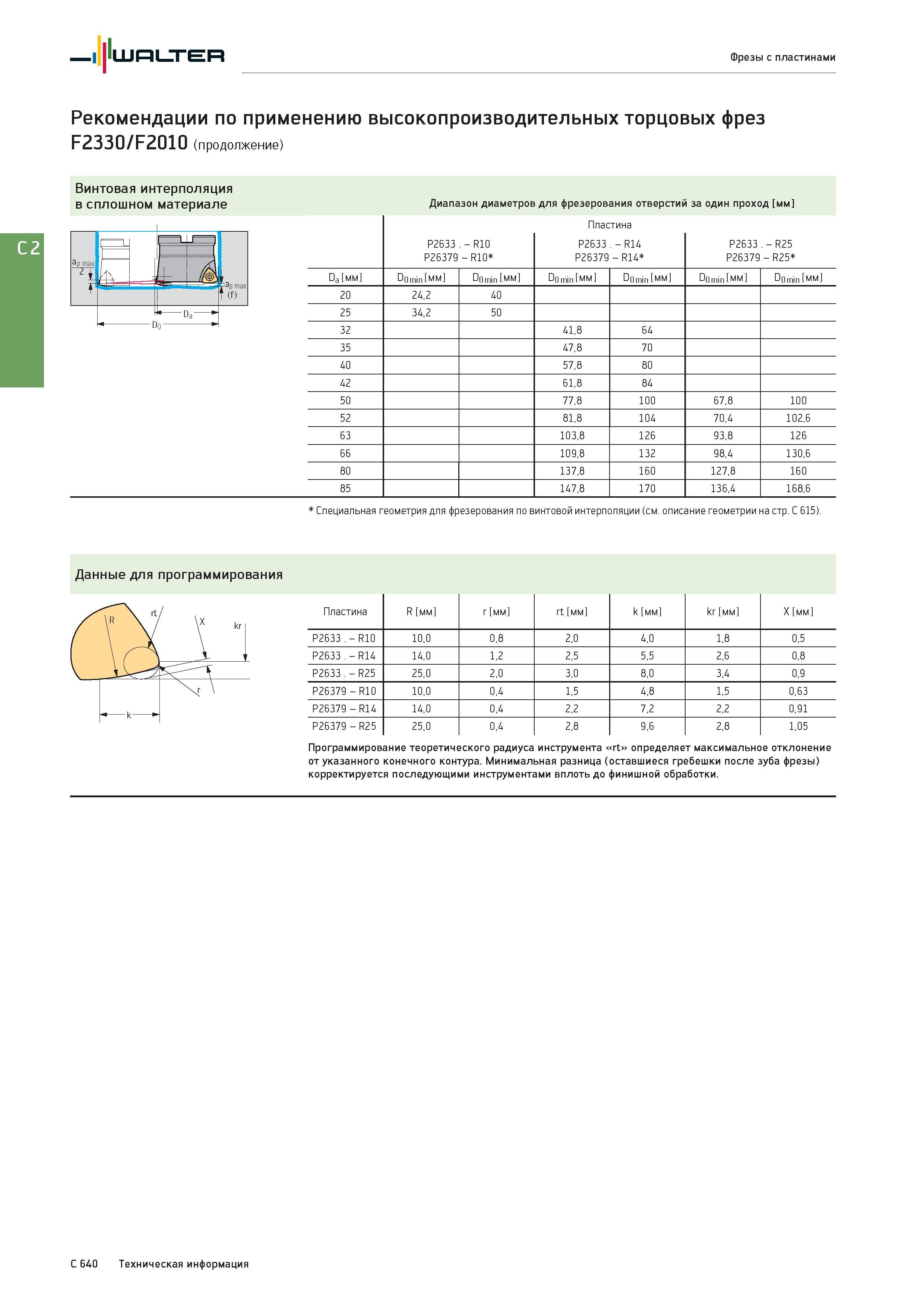

Walter Фрезы с пластинами Рекомендации по применению высокопроизводительных торцовых фрез F2330/F2010 Винтовая интерполяция в сплошном материале Диапазон диаметров для фрезерования отверстий за один проход мм Пластина P2633 P26379 - R10 - R10 P2633 P26379 - R14 - R14 P2633 P26379 . - R25 - R25 Da мм D0 min мм D0 min мм D0 min мм D0 min мм D0 min мм D0 min мм 20 24,2 40 25 34,2 50 32 41,8 64 35 47,8 70 40 57,8 80 42 61,8 84 50 77,8 100 67,8 100 52 81,8 104 70,4 102,6 63 103,8 126 93,8 126 66 109,8 132 98,4 130,6 80 137,8 160 127,8 160 85 147,8 170 136,4 168,6 Специальная геометрия для фрезерования по винтовой интерполяции (см. описание геометрии на стр. C 615). Данные для программирования Пластина R мм r мм rt мм k мм kr мм X мм P2633 . - R10 10,0 0,8 2,0 4,0 1,8 0,5 P2633 . - R14 14,0 1,2 2,5 5,5 2,6 0,8 P2633 . - R25 25,0 2,0 3,0 8,0 3,4 0,9 P26379 - R10 10,0 0,4 1,5 4,8 1,5 0,63 P26379 - R14 14,0 0,4 2,2 7,2 2,2 0,91 P26379 - R25 25,0 0,4 2,8 9,6 2,8 1,05 Программирование теоретического радиуса инструмента rt определяет максимальное отклонение от указанного конечного контура. Минимальная разница (оставшиеся гребешки после зуба фрезы) корректируется последующими инструментами вплоть до финишной обработки. C 640 Техническая информация
