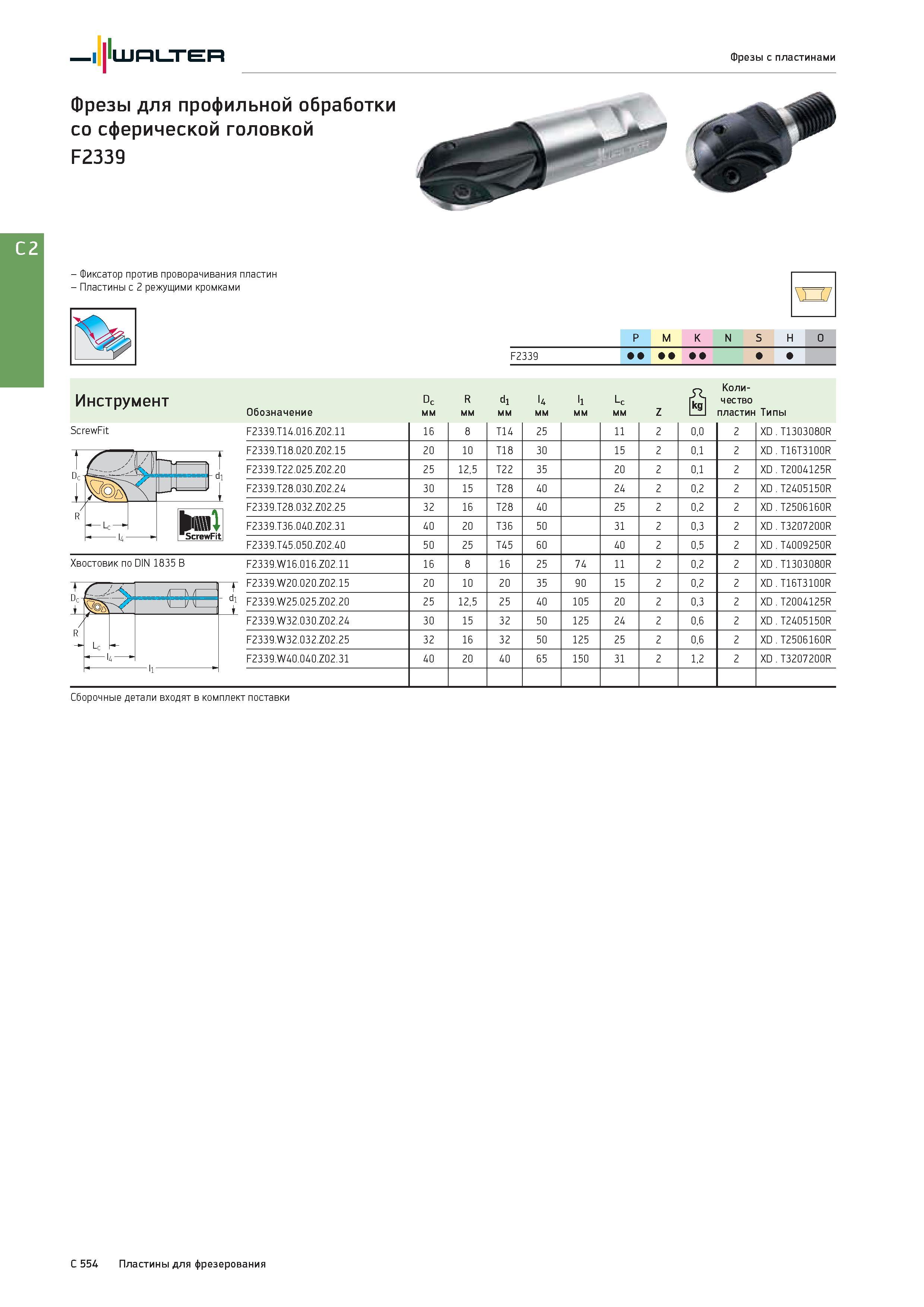

Walter Фрезы с пластинами Фрезы для профильной обработки со сферической головкой F2339 - Фиксатор против проворачивания пластин Пластины с 2 режущими кромками Инструмент ScrewFit P M K N S H O Группы обрабатываемых материалов по ISO F2339 Обозначение Dc мм R мм dl мм l4 мм l1 мм Lc мм Z чество пластин Типы F2339.T14.016.Z02.11 16 8 T14 25 11 2 0,0 2 XD T1303080R F2339.T18.020.Z02.15 20 10 T18 30 15 2 0,1 2 XD T16T3100R F2339.T22.025.Z02.20 25 12,5 T22 35 20 2 0,1 2 XD T2004125R F2339.T28.030.Z02.24 30 15 T28 40 24 2 0,2 2 XD T2405150R F2339.T28.032.Z02.25 32 16 T28 40 25 2 0,2 2 XD T2506160R F2339.T36.040.Z02.31 40 20 T36 50 31 2 0,3 2 XD T3207200R F2339.T45.050.Z02.40 50 25 T45 60 40 2 0,5 2 XD T4009250R F2339.W16.016.Z02.11 16 8 16 25 74 11 2 0,2 2 XD T1303080R F2339.W20.020.Z02.15 20 10 20 35 90 15 2 0,2 2 XD T16T3100R F2339.W25.025.Z02.20 25 12,5 25 40 105 20 2 0,3 2 XD T2004125R F2339.W32.030.Z02.24 30 15 32 50 125 24 2 0,6 2 XD T2405150R F2339.W32.032.Z02.25 32 16 32 50 125 25 2 0,6 2 XD T2506160R F2339.W40.040.Z02.31 40 20 40 65 150 31 2 1,2 2 XD T3207200R Сборочные детали входят в комплект поставки C 554 Пластины для фрезерования
