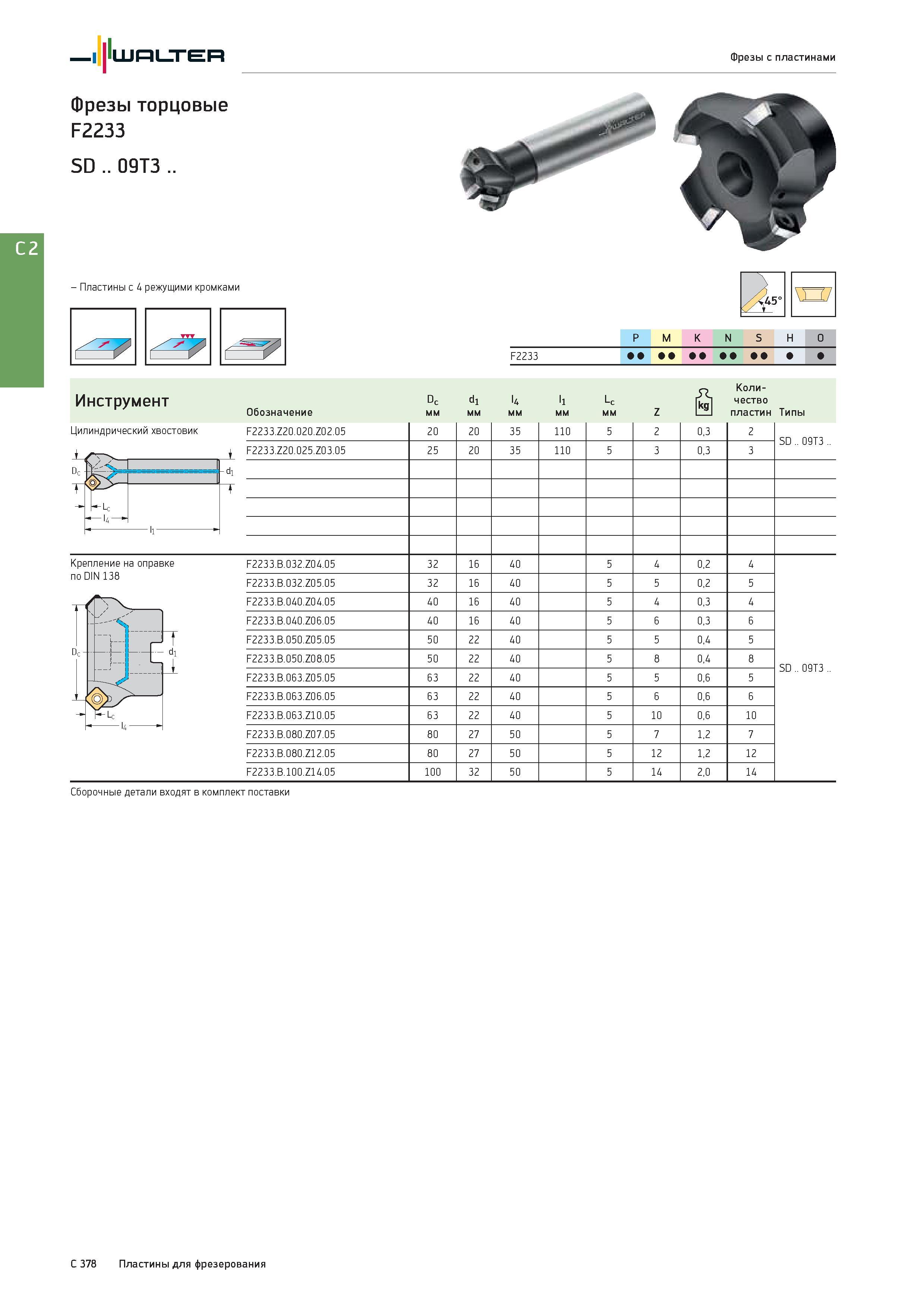

Walter Фрезы с пластинами Фрезы торцовые F2233 SD .. 09T3 .. - Пластины с 4 режущими кромками Цилиндрический хвостовик Dc 45° P M K N S H O Группы обрабатываемых материалов по ISO q Инструмент Обозначение Dc d1 l4 l1 Lc Z kg Количество пластин T мм 1 1 пластин Типы F2233.Z20.020.Z02.05 20 20 35 110 5 2 0,3 2 SD .. 09T3 .. F2233.Z20.025.Z03.05 25 20 35 110 5 3 0,3 3 F2233.B.032.Z04.05 32 16 40 5 4 0,2 4 SD .. 09T3 .. F2233.B.032.Z05.05 32 16 40 5 5 0,2 5 F2233.B.040.Z04.05 40 16 40 5 4 0,3 4 F2233.B.040.Z06.05 40 16 40 5 6 0,3 6 F2233.B.050.Z05.05 50 22 40 5 5 0,4 5 F2233.B.050.Z08.05 50 22 40 5 8 0,4 8 F2233.B.063.Z05.05 63 22 40 5 5 0,6 5 F2233.B.063.Z06.05 63 22 40 5 6 0,6 6 F2233.B.063.Z10.05 63 22 40 5 10 0,6 10 F2233.B.080.Z07.05 80 27 50 5 7 1,2 7 F2233.B.080.Z12.05 80 27 50 5 12 1,2 12 F2233.B.100.Z14.05 100 32 50 5 14 2,0 14 Крепление на оправке по DIN 138 Сборочные детали входят в комплект поставки C 378 Пластины для фрезерования
