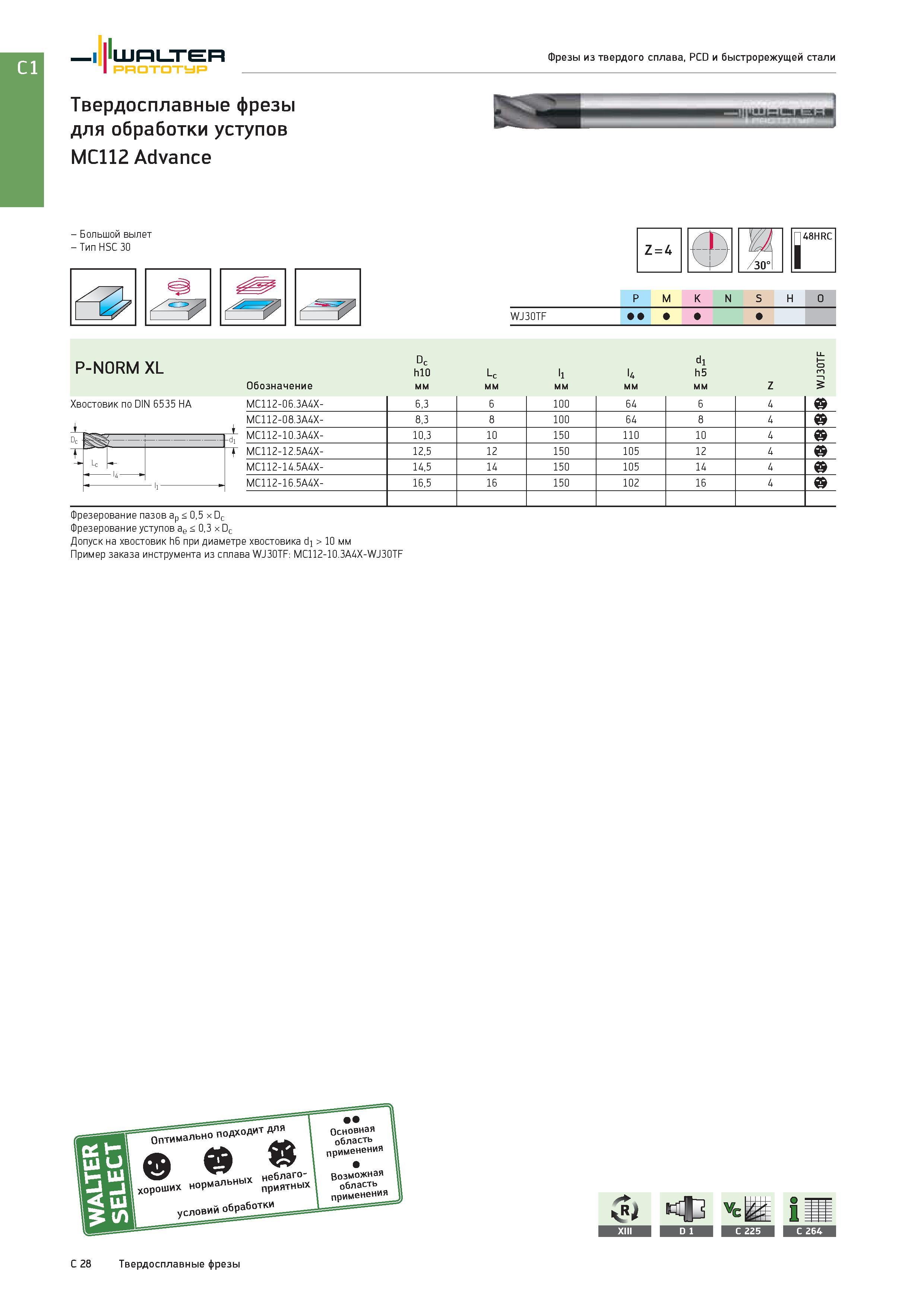

1740 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.C28

Каталог WALTER 2017 Инструмент и оснастка Стр. C28 1740 Lab2u

Твердосплавные фрезы Walter для фрезерования уступов MC112 Advance Большой вылет Тип HSC 30 _ Z = 4 Хвостовик по DIN 6535 HA цилиндрический (ц/х) JdT 48HRC P M K N S H O Группы обрабатываемых материалов по ISO WJ30TF P-NORM XL а Lc ll U di h5 LL 1 О m 5 Обозначение мм Z MC112-06.3A4X- 6,3 6 0 0 64 6 4 b MC112-08.3A4X- 8,3 8 100 64 8 4 b MC112-10.3A4X- 10,3 10 150 110 10 4 b MC112-12.5A4X- 12,5 12 150 105 12 4 b MC112-14.5A4X- 14,5 14 150 105 14 4 b MC112-16.5A4X- 16,5 16 150 102 16 4 b Фрезерование пазов ap < 0,5 х Dc Фрезерование уступов ae < 0,3 х Dc Допуск на хвостовик h6 при диаметре хвостовика di > 10 мм Пример заказа инструмента из сплава WJ30TF: MC112-10.3A4X-WJ30TF Walter Prototyp Фрезы из твердого сплава, PCD и быстрорежущей стали
