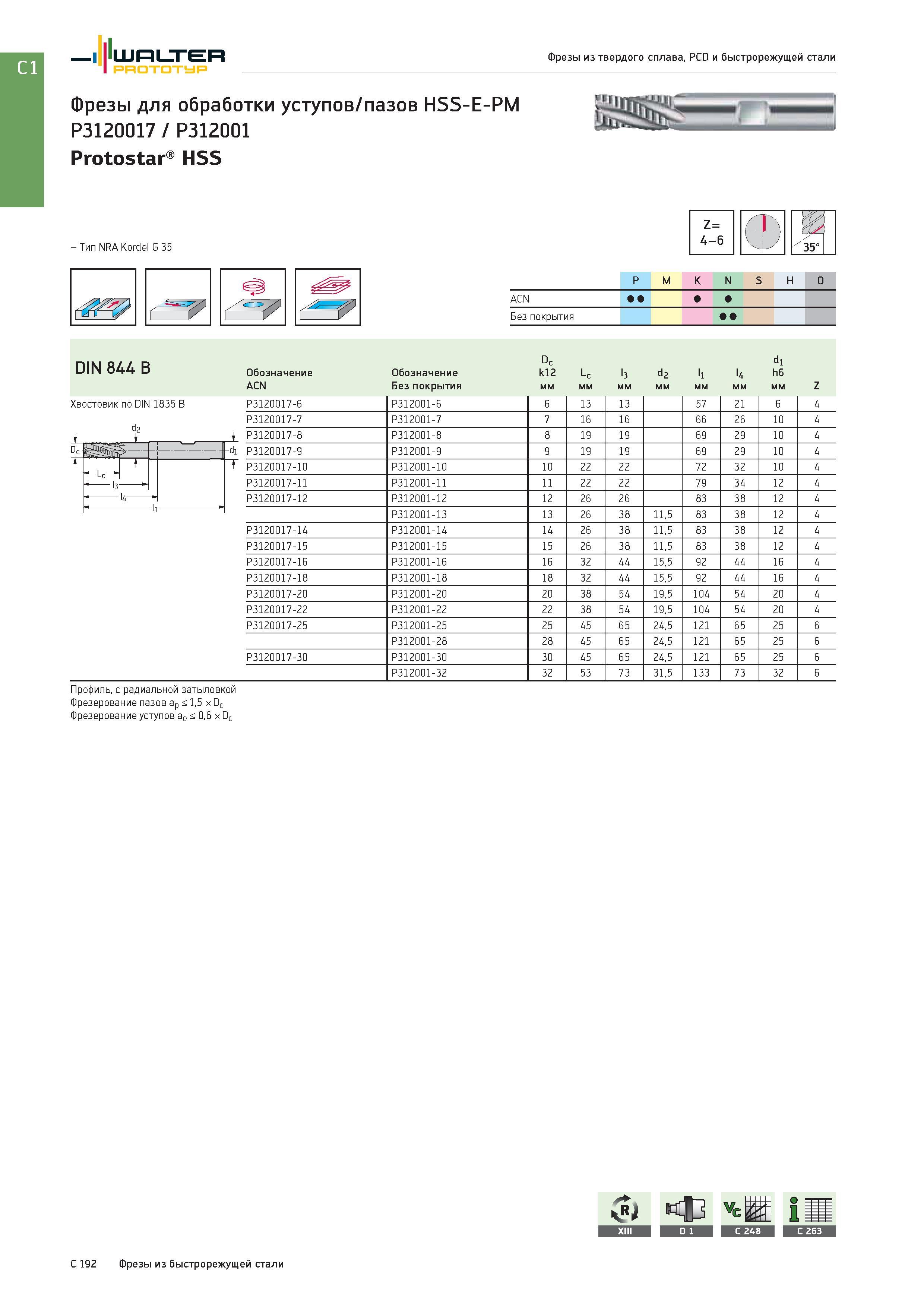

Walter Prototyp Фрезы из твердого сплава, PCD и быстрорежущей стали Фрезы для фрезерования уступов и пазов HSS-E-PM P3120017 / P312001 Protostar HSS Тип NRA Kordel G 35 Хвостовик по DIN 1835 B Цилиндрический типа Weldon Z= 4-6 P M K N S H O Группы обрабатываемых материалов по ISO ACN Без покрытия DIN 844 B Обозначение Dc k12 Lc 1з d2 l1 14 d1 h6 ACN Без покрытия мм Z P3120017-6 P312001-6 6 13 13 57 21 6 4 P3120017-7 P312001-7 7 16 16 66 26 10 4 P3120017-8 P312001-8 8 19 19 69 29 10 4 P3120017-9 P312001-9 9 19 19 69 29 10 4 P3120017-10 P312001-10 10 22 22 72 32 10 4 P3120017-11 P312001-11 11 22 22 79 34 12 4 P3120017-12 P312001-12 12 26 26 83 38 12 4 P312001-13 13 26 38 11,5 83 38 12 4 P3120017-14 P312001-14 14 26 38 11,5 83 38 12 4 P3120017-15 P312001-15 15 26 38 11,5 83 38 12 4 P3120017-16 P312001-16 16 32 44 15,5 92 44 16 4 P3120017-18 P312001-18 18 32 44 15,5 92 44 16 4 P3120017-20 P312001-20 20 38 54 19,5 104 54 20 4 P3120017-22 P312001-22 22 38 54 19,5 104 54 20 4 P3120017-25 P312001-25 25 45 65 24,5 121 65 25 6 P312001-28 28 45 65 24,5 121 65 25 6 P3120017-30 P312001-30 30 45 65 24,5 121 65 25 6 P312001-32 32 53 73 31,5 133 73 32 6 Профиль, с радиальной затыловкой Фрезерование пазов ap < 1,5 х Dc Фрезерование уступов ae < 0,6 х Dc C 192 Фрезы из быстрорежущей стали
