1820 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.C108

Каталог WALTER 2017 Инструмент и оснастка Стр. C108 1820 Lab2u

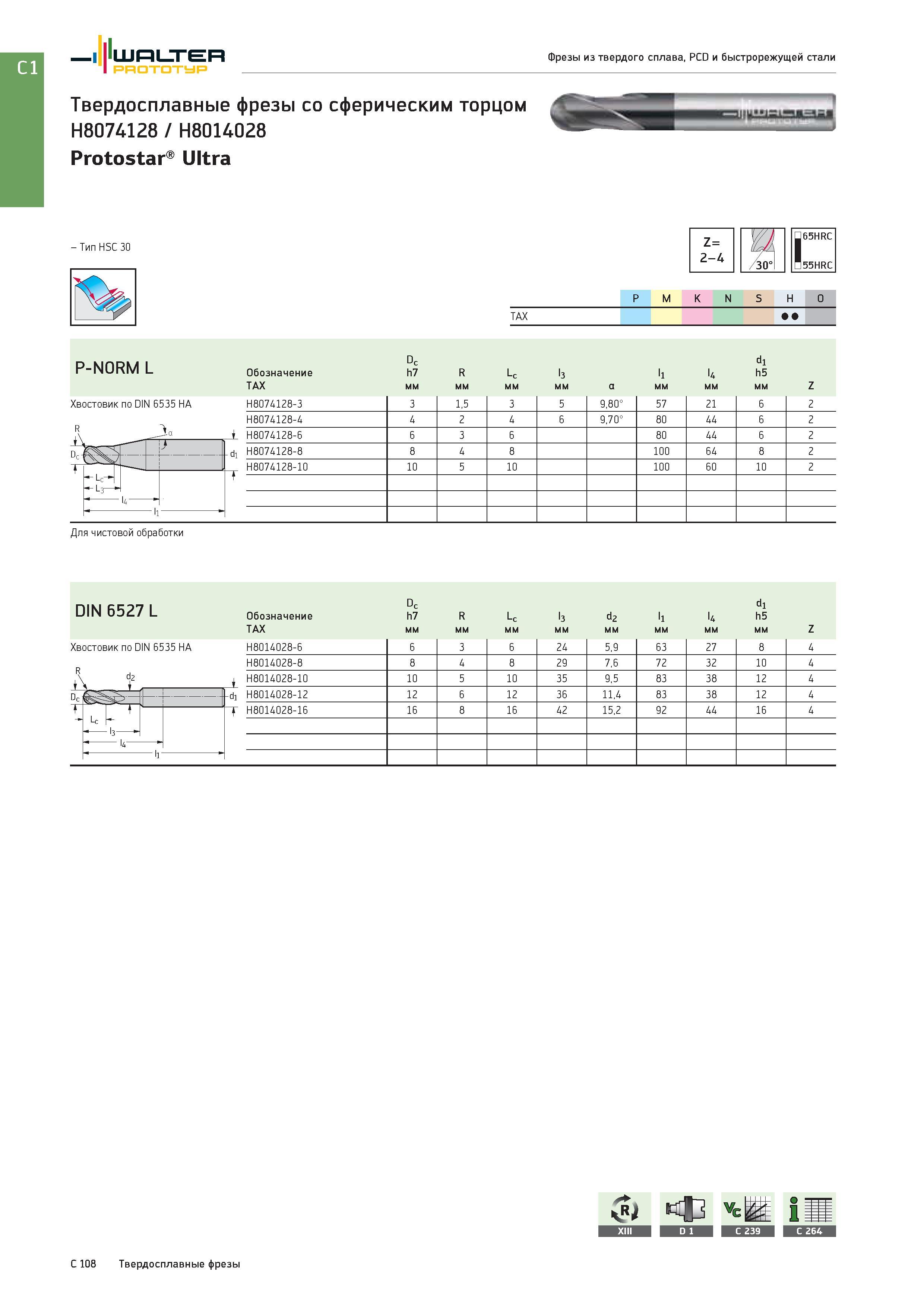

Walter Prototyp Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы со сферическим торцом H8074128 / H8014028 Protostar Ultra Тип HSC 30 Хвостовик по DIN 6535 HA цилиндрический (ц/х) R Ъ D Z= 2-4 65HRC 55HRC P M K N S H O Группы обрабатываемых материалов по ISO TAX P-NORM L Обозначение Dc h7 R Lc 1з ll 14 dl h5 TAX мм а мм Z H8074128-3 3 1,5 3 5 9,80° 57 21 6 2 H8074128-4 4 2 4 6 9,70° 80 44 6 2 H8074128-6 6 3 6 80 44 6 2 H8074128-8 8 4 8 100 64 8 2 H8074128-10 10 5 10 100 60 10 2 Для чистовой обработки DIN 6527 L Обозначение Dc h7 R Lc 1з d2 ll l4 dl h5 TAX мм Z Хвостовик по DIN 6535 HA цилиндрический (ц/х) R А H8014028-6 6 3 6 24 5,9 63 27 8 4 H8014028-8 8 4 8 29 7,6 72 32 10 4 H8014028-10 10 5 10 35 9,5 83 38 12 4 H8014028-12 12 6 12 36 11,4 83 38 12 4 H8014028-16 16 8 16 42 15,2 92 44 16 4 C 108 Твердосплавные фрезы
