1466 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B952

Каталог WALTER 2017 Инструмент и оснастка Стр. B952 1466 Lab2u

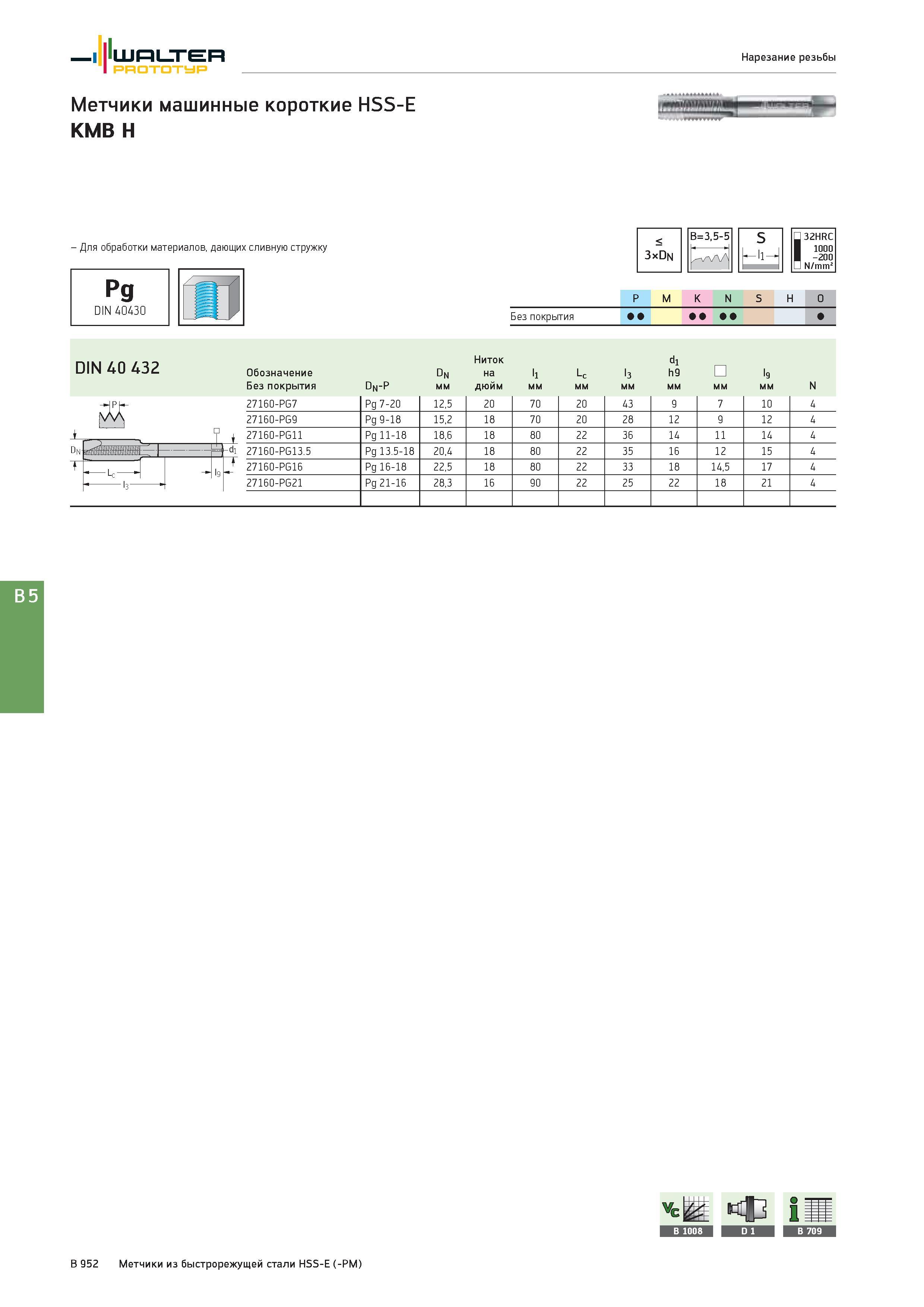

Walter Prototyp Нарезание резьбы Метчики машинные короткие HSS-E KMB H Для обработки материалов, дающих сливную стружку < 3xDn B=3,5-5 л/Л/Л/Л' S -ll- 32HRC I l000 I -200 N/mm P M K N S H O Группы обрабатываемых материалов по ISO Без покрытия DIN 40 432 Обозначение Без покрытия Dn-P Dn мм Ниток на дюйм l1 мм Lc мм l3 мм dl h9 мм мм l9 мм N А z 27160-PG7 Pg 7-20 12,5 20 70 20 43 9 7 10 4 27160-PG9 Pg 9-18 15,2 18 70 20 28 12 9 12 4 l I 27160-PG11 Pg11-18 18,6 18 80 22 36 14 11 14 4 Dn -rffftTlHHHDIlllHHHHI)1 -1 - di 27160-PG13.5 Pg 13.5-18 20,4 18 80 22 35 16 12 15 4 lc 27160-PG16 Pg 16-18 22,5 18 80 22 33 18 14,5 17 4 l3 27160-PG21 Pg 21-16 28,3 16 90 22 25 22 18 21 4 B 5 B 952 Метчики из быстрорежущей стали HSS-E (-PM)
